フローティングジョイント　簡易接続型　－ボルトマウントタイプ－

フローティングジョイント　簡易接続型　－ボルトマウントタイプ－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 一部当日出荷可能
評価 5.0平均満足度5.0 この商品のレビューをみる（1件）
通常価格(税別)
 -
税込価格
 -

先端がめねじのシリンダロッドに取り付けることができるフローティングジョイントで...

詳細情報を確認する

(i)ご注意

  • FJBRL・FJBRSWL・FJNMFは2024年2月1日より標準納期3日目出荷から5日目出荷へと変更になります。
  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

可動シュート

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

型番

未確定12件の候補があります。

Loading...

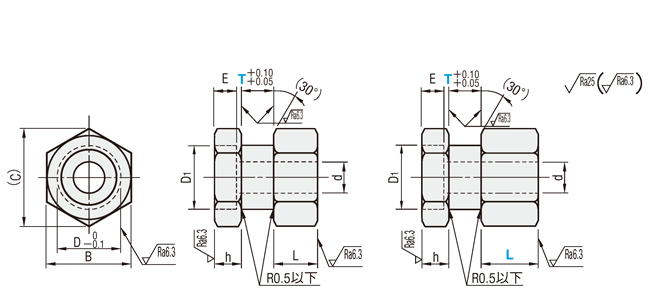

外形図・規格表

L寸固定タイプ
FJBR
FJBRSW
L寸指定タイプ
FJBRL
FJBRSWL

[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、B寸法は除く。
L寸固定タイプL寸指定タイプ[ M ]材質[ S ]表面処理[ H ]表面硬度
FJBRFJBRLS45C相当塩浴軟窒化500HV〜
FJBRSWFJBRSWLSUS304窒化処理1000HV〜
[ ! ]L寸指定タイプの端面には塩浴軟窒化処理が施されていないことがあります。
[ ! ]塩浴軟窒化処理により色ムラが発生する場合がありますが、機能面に影響ありません。
[ ! ]「塩浴軟窒化」の詳細はこちらをご参照ください。

規格表

型式−T−L
FJBR6
FJBRL10		−
−		8
12
−
14
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式T
選択		LhDB(C)D1dE￥基準単価
TypeNo.L寸固定L寸指定(指定1mm単位)FJBRFJBRSWFJBRLFJBRSWL

L寸固定


L寸指定		FJBR
FJBRSW

FJBRL
FJBRSWL		33  4  5  6  8  9  10  1253〜104101416.26.53.43.56809809501,370
4   4  5  6  8  9  10  12  155131719.684.54.57501,0501,0501,470
53〜206162124.29.55.55.57801,1201,1201,550
6      5  6  8  9  10  12  1568182326.6116.66.58201,1801,1601,660
84〜20102126301498.68701,2701,2201,770
10             8  9  10  12  15105〜2012253034.617.51110.89101,3201,2801,850

型番リスト

表示件数:
  1. 1
型番
特性・用途
本体 材質
詳細材質
タイプ
呼びNo.（フローティングジョイント適用ねじ径）
表面処理
溝幅 T(mm)
長さ L(mm)
呼びNo.（フローティングジョイント適用ねじ径）
材質証明書：材質
材質証明書：表面処理
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
該当なし
[スチール] S45C相当
S45C相当
L寸固定
-
塩浴軟窒化
3 ～ 12
5
3
S45C相当
塩浴軟窒化
10

1個

-( - )

3日目

一部当日出荷可能

該当なし
[スチール] S45C相当
S45C相当
L寸固定
-
塩浴軟窒化
4 ～ 15
5
4
S45C相当
塩浴軟窒化
10

1個

-( - )

3日目

一部当日出荷可能

該当なし
[スチール] S45C相当
S45C相当
L寸固定
-
塩浴軟窒化
4 ～ 15
5
5
S45C相当
塩浴軟窒化
10

1個

-( - )

3日目

一部当日出荷可能

該当なし
[スチール] S45C相当
S45C相当
L寸固定
-
塩浴軟窒化
5 ～ 15
6
6
S45C相当
塩浴軟窒化
10

1個

-( - )

3日目

一部当日出荷可能

該当なし
[スチール] S45C相当
S45C相当
L寸固定
-
塩浴軟窒化
5 ～ 15
6
8
S45C相当
塩浴軟窒化
10

1個

-( - )

3日目

一部当日出荷可能

該当なし
[スチール] S45C相当
S45C相当
L寸固定
-
塩浴軟窒化
8 ～ 15
10
10
S45C相当
塩浴軟窒化
10

1個

-( - )

3日目

一部当日出荷可能

該当なし
[スチール] S45C相当
S45C相当
L寸指定
-
塩浴軟窒化
3 ～ 12
5
3
S45C相当
塩浴軟窒化
10

1個

-( - )

5日目

該当なし
[スチール] S45C相当
S45C相当
L寸指定
-
塩浴軟窒化
4 ～ 15
5
4
S45C相当
塩浴軟窒化
10

1個

-( - )

5日目

該当なし
[スチール] S45C相当
S45C相当
L寸指定
-
塩浴軟窒化
4 ～ 15
5
5
S45C相当
塩浴軟窒化
10

1個

-( - )

5日目

該当なし
[スチール] S45C相当
S45C相当
L寸指定
-
塩浴軟窒化
5 ～ 15
6
6
S45C相当
塩浴軟窒化
10

1個

-( - )

5日目

該当なし
[スチール] S45C相当
S45C相当
L寸指定
-
塩浴軟窒化
5 ～ 15
6
8
S45C相当
塩浴軟窒化
10

1個

-( - )

5日目

該当なし
[スチール] S45C相当
S45C相当
L寸指定
-
塩浴軟窒化
8 ～ 15
10
10
S45C相当
塩浴軟窒化
10

1個

-( - )

5日目

  1. 1

Loading...

詳細情報

基本情報

先端がめねじのシリンダロッドに取り付けることができるフローティングジョイントです。

(i)ご注意

  • FJBRL・FJBRSWL・FJNMFは2024年2月1日より標準納期3日目出荷から5日目出荷へと変更になります。
  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口大口
数 量1〜910〜1415〜1920〜4950〜7071～
値引率基準単価5％10％18％18％お見積り
出荷日通常＋4日
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]L寸指定タイプは、「21以上」お見積りとなります。

納期

●L寸固定タイプ


 3 日目出荷
 ご注文締切
急 ストークT当日出荷400円/1本正午迄>>こちら
ストーク A早割 翌日出荷200円/1明細行PM 3:00迄
ストークA翌日出荷200円/1本PM 6:00迄
[ ! ]ストークA早割は1明細行当たり一律200円
[ ! ]ストークAは3本以上で1明細行当たり一律540円
[ NG ]FJBRL・FJBRSWLはストークT適用不可
大　口
出荷日 		+4 日目出荷数量
50～70
[ ! ]ストーク対応なし

●L寸指定タイプ

 5 日目出荷
大　口
出荷日 		+4 日目出荷数量
50～60
出荷日については、こちらをご覧ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
