フロ－ティングジョイント　簡易接続型　－延長ロッドめねじタイプ－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): -

税込価格: -

Ｔ寸のバリエーションが豊富で、Ｍ３～Ｍ２２に対応したフローティングジョイントで...

詳細情報を確認する

環境対応：

RoHS対応（10物質）
種類：

スロットイン形
単品セット：

コネクタ単体
接続種類シリンダ側：

めねじ
材質証明書：

対象

(i)ご注意

FJL・FJLSWは2024年2月1日より標準納期3日目出荷から5日目出荷へと変更になります。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定49件の候補があります。

My部品表保存

数量：
価格を確認

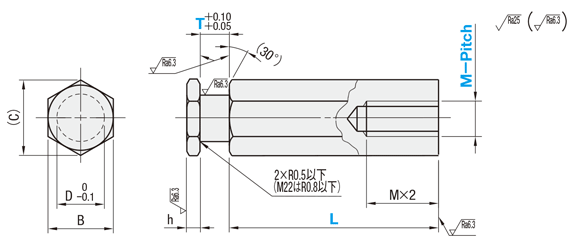

外形図

L寸選択タイプ
FJLC
FJLCSW
L寸指定タイプ
FJL
FJLSW

L寸選択タイプ	L寸指定タイプ	[ M ]材質	[ S ]表面処理	[ H ]表面硬度
FJLC	FJL	S45C相当	塩浴軟窒化	500HV〜
FJLCSW	FJLSW	SUS304	窒化処理	1000HV〜

規格表

型式	−	L
FJLC8−1.0	−	25

型式	−	T	−	L
FJL6−1.0	−	6	−	70

■ L寸選択タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		L 選択														T	h	D	B	(C)	対応するホルダ	￥基準単価
Type	M−Pitch																				HLRA□ P.1437 HLRB□ P.1437 HLRC□ P.1438 HLRE□ P.1439	FJLC	FJLCSW
FJLC FJLCSW	3−0.5	10	12	15	18	20	25									4	3	4	6	6.9	4	580	810
	4−0.7		12	15	18	20	25	30										6	8	9.2	6	610	830
	5−0.8			15	18	20	25	30	40													650	900
	6−1.0				18	20	25	30	40	50								7	10	11.5	7	680	920
	8−1.0						25	30	40	50	60	70				6	4	10	14	16.2	10	720	1,000
	8−1.25
	10−1.25							30	40	50	60	70	80			8		13	17	19.6	13	780	1,050
	10−1.5
	12−1.25								40	50	60	70	80	90				16	21	24.2	16	820	1,130
	12−1.5
	14−1.5									50	60	70	80	90	100	12		18	23	26.6	18	860	1,190
	18−1.5											70	80	90	100			21	26	30	21	980	1,730

■ L寸指定タイプ

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		T 選択													L 指定1mm単位	h	D	B	(C)	￥基準単価
Type	M−Pitch																			FJL	FJLSW
FJL FJLSW	3−0.5	3	4^＊	5	6										3〜50	3	4	6	6.9	650	1,170
	4−0.7	3	4^＊	5	6	8									3〜60		6	8	9.2	690	1,260
	5−0.8	3	4^＊	5	6	8	9	10							3〜60					750	1,380
	6−1.0	3	4^＊	5	6	8	9	10	12						4〜80		7	10	11.5	780	1,410
	8−1.0		4	5	6^＊	8	9	10	12	13	15	16			4〜100	4	10	14	16.2	830	1,530
	8−1.25
	10−1.25		4	5	6	8^＊	9	10	12	13	15	16	19	20	4〜100		13	17	19.6	870	1,620
	10−1.5
	12−1.25			5	6	8^＊	9	10	12	13	15	16	19	20	5〜100		16	21	24.2	920	1,680
	12−1.5
	14−1.5			5	6	8	9	10	12^＊	13	15	16	19	20	5〜100		18	23	26.6	980	1,800
	18−1.5					8	9	10	12^＊	13	15	16	19	20	8〜100		21	26	30	1,230	2,290
	22−1.5								12		15^＊			20	10〜100	5	25	30	34.6	1,480	ー

[ ! ] h＋T＋L≦3Mの場合、タップ穴は貫通になります。

■ フローティングジョイント・ホルダ対応表（FJL・FJLSW）

M−Pitch	FJL FJLSW のT寸法＊	HLRA□ P.1437 HLRB□ P.1437 HLRC□ P.1438	FJL FJLSW のT寸法＊	HLRE□ P.1439	FJL FJLSW のT寸法	HLRD□ P.1438	FJL FJLSW のT寸法	HLRL□ P.1439	FJL FJLSW のT寸法	HLRAF P.1437
3−0.5	4	4	4	−	−	−	−	−	−	−
4−0.7		6							3〜6	6−3〜6
5−0.8
6−1.0		7		7	8	7	6	7	3〜8	7−3〜8
8−1.0	6	10	6	10	12	10		10	3〜12	10−3〜12
8−1.25
10−1.25	8	13	8	13	13	13		13	4〜12	13−4〜12
10−1.5
12−1.25		16		16	15	16	8	16	5〜15	16−5〜15
12−1.5
14−1.5	12	18	12	18	16	18		18	−	−
18−1.5		21		21	19	21	10	21	8〜15	21−6〜15
22−1.5	15	25	15	25	20	25	−	−	12〜20	25−8〜20

[ ! ] ホルダの詳細寸法は、>> P.1437〜1439をご覧ください。
