ナックルジョイント　－フリ－タイプめねじ－　凹型スタンダード

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.2-1651

評価 4.4平均満足度4.4 この商品のレビューをみる（5件）

通常価格(税別): -

税込価格: -

凸型・凹型共に、Ｍ３～Ｍ２６まで対応したフリータイプのナックルジョイントめねじ...

詳細情報を確認する

環境対応：

RoHS対応（10物質）
特性・用途：

該当なし
取付け方法：

めねじ
アクセサリ付属：

付属なし
材質証明書：

対象

(i)ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定19件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

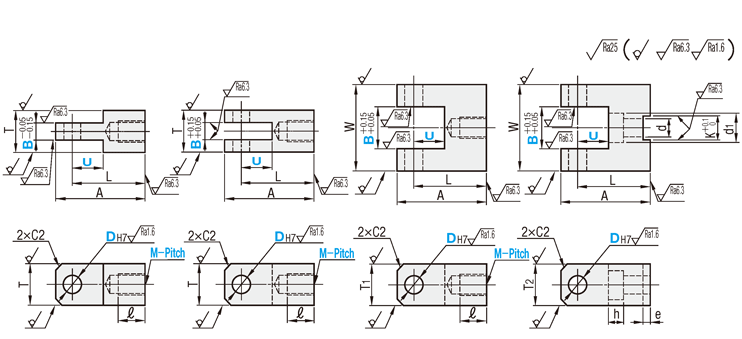

外形図・規格表

凸型タイプ

凹型スタンダードタイプ

凹型ワイドタイプ

凹型ボルト固定タイプ

[ ! ]ねじ深さℓは、 M 3～ 8の時：ℓ＝M×1.5、M10～18の時：ℓ=Mx1　となります。
[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、面取り公差、めねじ深さ、T、T1、T2、W寸法は除く。

凸型	凹型			[ M ]材質	[ S ]表面処理
凸型	スタンダードタイプ	ワイドタイプ	ボルト固定タイプ	[ M ]材質	[ S ]表面処理
FNNB	FNTB	FNTWB	FNTFB	S45C相当	四三酸化鉄皮膜
FNNM	FNTM	FNTWM	−	S45C相当	無電解ニッケルメッキ
FNNS	FNTS	FNTWS	−	SUS304	−

規格表

型式	−	D	−	B	−	U
FNNB8−1.0 FNTWM6−1.0	− −	D6 D6	− −	B8 B9	− −	U20 U10

型式		D_H7 選択												B 指定1mm単位				U 5mm 単位	A	L	T	T₁	T₂	W	d	h	d₁	K	e
Type	M－Pitch													凸型タイプ	凹型タイプ
															スタンダードタイプ	ワイドタイプ	ボルト固定タイプ
凸型タイプ FNNB FNNM FNNS 凹型スタンダードタイプ FNTB FNTM FNTS 凹型ワイドタイプ FNTWB FNTWM FNTWS 凹型ボルト固定タイプ (＊サイズのみ) FNTFB	＊3－0.5	3	4	5										3〜10	3〜5	6〜10	6〜10	10〜20	L＋6	U＋10	10	9	10	19	3.2	3.5	6.5	5	2.5
	＊4－0.7																			U＋15			12		4.2	4.5	8	6
	＊5－0.8		4	5	6									4〜12	4〜6	7〜12	7〜12	10〜30			12	12	12	25	5.2	5.5	9.5	8	3.5
	＊6－1.0																						16		6.2	6.5	11	10	4
	8－1.0			5	6	8								5〜16	5〜8	9〜16	−	15〜30	L＋8	U＋20	16	16	−	32	−	−	−	−	−
	＊8－1.25																9〜16						20		8.2	9	14	14	4
	10－1.25				6	8	10							6〜20	6〜10	11〜20	−				20	19	−	38	−	−	−	−	−
	＊10－1.5																11〜20						25		10.2	11	18	17	4
	12－1.25					8	10	12	13					8〜22	8〜11	12〜22	−		L＋10	U＋25	22	22	−	44	−	−	−	−	−
	12－1.5
	14－1.5						10	12	13	14	15	16		10〜25	10〜13	14〜25		20〜30	L＋12	U＋30	25	25		50
	16－1.5																			U＋35
	18－1.5													12〜28	12〜14	15〜28			L＋14		28	30
	22－1.5							12	13	14	15	16	20	12〜32	12〜16	−			L＋16	U＋45	32	−		−
	26－1.5													12〜38	12〜18				L＋19	U＋50	38

[ ! ] 凹型ボルト固定タイプ（FNTFB）は＊印がついたサイズのみになります。
[ ! ] 凹型ボルト固定タイプ（FNTFB）でB＜d₁のとき、形状は上記写真右下のようになります。
[ ! ] M22−1.5、M26−1.5は凸型タイプ、凹型スタンダードタイプのみ、選択可能です。

型番リスト

表示件数:

型番	タイプ	ねじサイズ M(mm)	ねじピッチ(mm)	材質	表面処理	B(mm)	D(mm)	U(mm)	材質証明書：材質	材質証明書：表面処理	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

FNNB10-1.5-D[6,8,10]-B[6-20/1]-U[15-30/5]

1個

-( - )

3日目

FNNB10-1.25-D[6,8,10]-B[6-20/1]-U[15-30/5]

1個

-( - )

3日目

FNNM10-1.5-D[6,8,10]-B[6-20/1]-U[15-30/5]

1個

-( - )

3日目

FNNM10-1.25-D[6,8,10]-B[6-20/1]-U[15-30/5]

1個

-( - )

3日目

FNNS10-1.5-D[6,8,10]-B[6-20/1]-U[15-30/5]

1個

-( - )

3日目

FNNS10-1.25-D[6,8,10]-B[6-20/1]-U[15-30/5]

1個

-( - )

3日目

FNTB10-1.5-D[6,8,10]-B[6-10/1]-U[15-30/5]

1個

-( - )

3日目

FNTB10-1.25-D[6,8,10]-B[6-10/1]-U[15-30/5]

1個

-( - )

3日目

FNTFB10-1.5-D[6,8,10]-B[11-20/1]-U[15-30/5]

1個

-( - )

3日目

FNTM10-1.5-D[6,8,10]-B[6-10/1]-U[15-30/5]

1個

-( - )

3日目

FNTM10-1.25-D[6,8,10]-B[6-10/1]-U[15-30/5]

1個

-( - )

3日目

FNTS10-1.5-D[6,8,10]-B[6-10/1]-U[15-30/5]

1個

-( - )

3日目

FNTS10-1.25-D[6,8,10]-B[6-10/1]-U[15-30/5]

1個

-( - )

3日目

FNTWB10-1.5-D[6,8,10]-B[11-20/1]-U[15-30/5]

1個

-( - )

3日目

FNTWB10-1.25-D[6,8,10]-B[11-20/1]-U[15-30/5]

1個

-( - )

3日目

FNTWM10-1.5-D[6,8,10]-B[11-20/1]-U[15-30/5]

1個

-( - )

3日目

FNTWM10-1.25-D[6,8,10]-B[11-20/1]-U[15-30/5]

1個

-( - )

3日目

FNTWS10-1.5-D[6,8,10]-B[11-20/1]-U[15-30/5]

1個

-( - )

3日目

FNTWS10-1.25-D[6,8,10]-B[11-20/1]-U[15-30/5]

1個

-( - )

3日目

基本情報

凸型・凹型共に、Ｍ３～Ｍ２６まで対応したフリータイプのナックルジョイントめねじです。

(i)ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

Type	￥基準単価
	凸型タイプ			凹型スタンダードタイプ			凹型ワイドタイプ			凹型ボルト固定タイプ
M－Pitch	FNNB	FNNM	FNNS	FNTB	FNTM	FNTS	FNTWB	FNTWM	FNTWS	FNTFB
3－0.5	1,870	2,070	3,010	1,870	2,070	3,010	2,330	2,560	3,720	3,210
4－0.7
5－0.8	1,980	2,180	3,170	1,980	2,180	3,170	2,560	2,840	4,120	3,530
6－1.0
8－1.0	2,100	2,320	3,360	2,100	2,320	3,360	2,800	3,090	4,460	−
8－1.25										3,850
10－1.25	2,330	2,560	3,720	2,330	2,560	3,720	3,030	3,350	4,850	−
10－1.5										4,140
12－1.25	2,560	2,840	4,140	2,560	2,840	4,140	3,500	3,850	5,590	−
12－1.5
14－1.5	3,030	3,350	4,870	3,030	3,350	4,870
16－1.5							4,200	4,630	6,690
18－1.5	3,270	3,600	5,230	3,270	3,600	5,230	4,660	5,130	7,430
22－1.5	4,790	5,190	7,780	4,790	5,190	7,780	−	−	−
26－1.5	6,250	6,650	10,050	6,250	6,650	10,050

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応				個別対応
数量区分	小口				大口
数　量	1〜9	10〜14	15〜19	20〜25	26～
値引率	基準単価	5％	10％	18％	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

出荷日については、こちらをご覧ください。

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
