リンク　－スタンダードタイプ－　Ｄ２寸フリ－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.2-1653

数量スライド割引
一部当日出荷可能

評価 4.3平均満足度4.3 この商品のレビューをみる（17件）

通常価格(税別): -

税込価格: -

【材質・表面処理】S45C相当・四三酸化鉄皮膜、S45C相当・無電解ニッケルメ...

詳細情報を確認する

穴数：

2つ

(i)ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定315件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

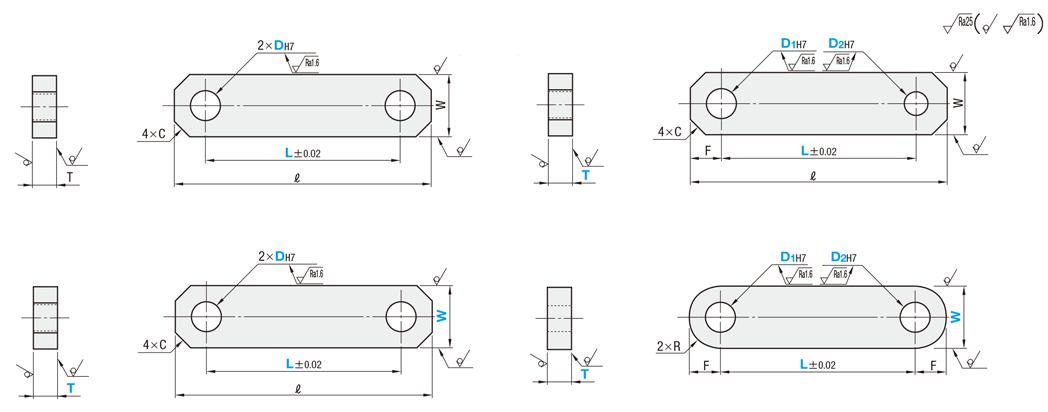

外形図・規格表

L寸選択タイプ

D2寸フリータイプ

W寸フリータイプ

Rタイプ

●T寸の寸法公差

T	2	3～16	19～22
公差	±0.15	0 －0.3	0 －0.33

[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、面取り公差、T、W寸法は除く。

L寸選択タイプ	D₂寸フリータイプ	W寸フリータイプ	Rタイプ	[ M ]材質	[ S ]表面処理
LNSB	LNDB	LNFB	LNFRB	S45C相当^＊	四三酸化鉄皮膜
−	LNDM	LNFM	LNFRM	S45C相当^＊	無電解ニッケルメッキ
LNSS	LNDS	LNFS	LNFRS	SUS304	−

＊T＝2は一般構造用鋼

規格表

型式	−	D₂	−	L	−	W	−	T
LNSB5 LNDB10 LNFB10 LNFRB8	− −	8 6	− − − −	L25 L100 L60 L100	− −	W20 W15	− − −	T6 T9 T9

■L寸選択タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		L 選択							W	T	ℓ	C	￥基準単価
Type	D_H7	L 選択							W	T	ℓ	C	LNSB	LNSS
LNSB LNSS	5	25	30		40		50		13	5	L＋13	3	1,030	1,260
	6	25	30	35	40	45	50	75					1,090	1,320
	8	25	30	35	40	45	50	75					1,090	1,320
	10		30		40		50	75	16		L＋16		1,130	1,350
	12						50	75	19	9	L＋19	5	1,200	1,430

[ NG ]LNSS8では、L40は指定不可

■D₂寸フリータイプ

型式		D_2H7 指定1mm単位	L 指定1mm単位	T 選択						W	ℓ	F	C
Type	D_1H7	D_2H7 指定1mm単位	L 指定1mm単位	T 選択						W	ℓ	F	C
LNDB LNDM LNDS	2	2〜20 D₁≧D₂ [ ! ]D_2H7＝2の時、 T≦9となります。	5〜75	2	3					8	L＋8	4	2
	3		5〜150	5	6					13	L＋10	5
	4		6〜150	5	6	9					L＋10	5
	5		7〜150	5	6	9					L＋12	6	3
	6		8〜150	5	6	9				16	L＋12	6
	8		10〜150	5	6	9				16	L＋16	8
	10		12〜200	5	6	9				19	L＋18	9	5
	12		14〜200	5	6	9	12			25	L＋20	10
	13		15〜200	5	6	9	12				L＋20	10
	14		16〜200	5	6	9	12				L＋24	12
	15		18〜200	5	6	9	12			32
	16		20〜200	5	6	9	12	16		32			8
	18		22〜200			9	12	16		38	L＋28	14
	20		25〜300			9	12	16	19	38	L＋30	15
	25		30〜300			9	12	16	19	50	L＋36	18

■W寸フリータイプ

型式		L 指定1mm単位	W 指定1mm単位	T 選択								ℓ	C
Type	D_H7	L 指定1mm単位	W 指定1mm単位	T 選択								ℓ	C
LNFB LNFM LNFS	2	10〜75	7〜12	2	3							L＋8	2
	3	10〜150	10〜20	5	6							L＋10	3
	4			5	6	9
	5			5	6	9
	6			5	6	9						L＋12
	8			5	6	9	10					L＋16
	10	20〜200	15〜30	5	6	9	10					L＋20	5
	12		20〜30	5	6	9	10	12	16			L＋30
	13		20〜30	5	6	9	10	12	16
	14		20〜40			9	10	12	16
	15					9	10	12	16
	16					9	10	12	16			L＋32
	18					9	10	12	16			L＋36
	20	30〜300	25〜50			9	10	12	16	19		L＋45	8
	25	30〜300	30〜60			9	10	12	16	19	22	L＋50	8

■Rタイプ

型式		D_2H7 指定1mm単位	L 指定1mm単位	W 指定1mm単位	T 選択								F	R
Type	D_1H7	D_2H7 指定1mm単位	L 指定1mm単位	W 指定1mm単位	T 選択								F	R
LNFRB LNFRM LNFRS	2	2〜20 D₁≧D₂ [ ! ]D_2H7＝2の時、 T≦10となります。	20〜75	6〜12	2	3							W/2	W/2
	3		20〜150	7〜20	5	6
	4			8〜20	5	6	9
	5			9〜20	5	6	9
	6			10〜20	5	6	9
	8			12〜20	5	6	9	10
	10		30〜200	16〜30	5	6	9	10
	12			18〜30			9	10	12	16
	13			19〜30			9	10	12	16
	14			20〜40			9	10	12	16
	15			21〜40			9	10	12	16
	16			22〜40			9	10	12	16
	18			24〜40			9	10	12	16
	20		40〜300	30〜50			9	10	12	16	19
	25		40〜300	35〜60			9	10	12	16	19	22

追加工

追加工コード	L寸法0.1mm単位指定		適用条件	指定例	\/1Code
LC		L寸法0.1mm単位指定 LをLCに変更して指定〈指定方法〉：LC100.5	[ NG ]L寸選択タイプ適用不可	LNFB10−LC100.5−W20−T9	200

型番リスト

表示件数:

型番	環境対応	特性・用途	形状	材質	表面処理	寸法指定方法	リンク穴直径(φ)	全長(mm)	L寸(mm)	L寸法0.1mm単位指定 [LC](mm)	リンク穴直径 D2 （φ）	厚さ T(mm)	幅 W(mm)	材質証明書	材質証明書：材質	材質証明書：表面処理	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

LNDB2-2-L[5-75/1]-T[2,3]

1個

-( - )

3日目

LNDB2-2-LC[5-75/0.1]-T[2,3]

1個

-( - )

3日目

LNDB3-[2,3]-L[5-150/1]-T[5,6]

1個

-( - )

3日目

LNDB3-[2,3]-LC[5-150/0.1]-T[5,6]

1個

-( - )

3日目

LNDB4-[2-4/1]-L[6-150/1]-T[5,6,9]

1個

-( - )

3日目

LNDB4-[2-4/1]-LC[6-150/0.1]-T[5,6,9]

1個

-( - )

3日目

LNDB5-[2-5/1]-L[7-150/1]-T[5,6,9]

1個

-( - )

3日目

LNDB5-[2-5/1]-LC[7-150/0.1]-T[5,6,9]

1個

-( - )

3日目

LNDB6-[2-6/1]-L[8-150/1]-T[5,6,9]

1個

-( - )

3日目

LNDB6-[2-6/1]-LC[8-150/0.1]-T[5,6,9]

1個

-( - )

3日目

LNDB8-[2-8/1]-L[10-150/1]-T[5,6,9]

1個

-( - )

3日目

LNDB8-[2-8/1]-LC[10-150/0.1]-T[5,6,9]

1個

-( - )

3日目

LNDB10-[2-10/1]-L[12-200/1]-T[5,6,9]

1個

-( - )

3日目

LNDB10-[2-10/1]-LC[12-200/0.1]-T[5,6,9]

1個

-( - )

3日目

LNDB12-[2-12/1]-L[14-200/1]-T[5,6,9,12]

1個

-( - )

3日目

LNDB12-[2-12/1]-LC[14-200/0.1]-T[5,6,9,12]

1個

-( - )

3日目

LNDB13-[2-13/1]-L[15-200/1]-T[5,6,9,12]

1個

-( - )

3日目

LNDB13-[2-13/1]-LC[15-200/0.1]-T[5,6,9,12]

1個

-( - )

3日目

LNDB14-[2-14/1]-L[16-200/1]-T[5,6,9,12]

1個

-( - )

3日目

LNDB14-[2-14/1]-LC[16-200/0.1]-T[5,6,9,12]

1個

-( - )

3日目

LNDB15-[2-15/1]-L[18-200/1]-T[5,6,9,12]

1個

-( - )

3日目

LNDB15-[2-15/1]-LC[18-200/0.1]-T[5,6,9,12]

1個

-( - )

3日目

LNDB16-[2-16/1]-L[20-200/1]-T[5,6,9,12,16]

1個

-( - )

3日目

LNDB16-[2-16/1]-LC[20-200/0.1]-T[5,6,9,12,16]

1個

-( - )

3日目

LNDB18-[2-18/1]-L[22-200/1]-T[9,12,16]

1個

-( - )

3日目

LNDB18-[2-18/1]-LC[22-200/0.1]-T[9,12,16]

1個

-( - )

3日目

LNDB20-[2-20/1]-L[25-300/1]-T[9,12,16,19]

1個

-( - )

3日目

LNDB20-[2-20/1]-LC[25-300/0.1]-T[9,12,16,19]

1個

-( - )

3日目

LNDB25-[2-20/1]-L[30-300/1]-T[9,12,16,19]

1個

-( - )

3日目

LNDB25-[2-20/1]-LC[30-300/0.1]-T[9,12,16,19]

1個

-( - )

3日目

LNDM2-2-L[5-75/1]-T[2,3]

1個

-( - )

3日目

LNDM2-2-LC[5-75/0.1]-T[2,3]

1個

-( - )

3日目

LNDM3-[2,3]-L[5-150/1]-T[5,6]

1個

-( - )

3日目

LNDM3-[2,3]-LC[5-150/0.1]-T[5,6]

1個

-( - )

3日目

LNDM4-[2-4/1]-L[6-150/1]-T[5,6,9]

1個

-( - )

3日目

LNDM4-[2-4/1]-LC[6-150/0.1]-T[5,6,9]

1個

-( - )

3日目

LNDM5-[2-5/1]-L[7-150/1]-T[5,6,9]

1個

-( - )

3日目

LNDM5-[2-5/1]-LC[7-150/0.1]-T[5,6,9]

1個

-( - )

3日目

LNDM6-[2-6/1]-L[8-150/1]-T[5,6,9]

1個

-( - )

3日目

LNDM6-[2-6/1]-LC[8-150/0.1]-T[5,6,9]

1個

-( - )

3日目

LNDM8-[2-8/1]-L[10-150/1]-T[5,6,9]

1個

-( - )

3日目

LNDM8-[2-8/1]-LC[10-150/0.1]-T[5,6,9]

1個

-( - )

3日目

LNDM10-[2-10/1]-L[12-200/1]-T[5,6,9]

1個

-( - )

3日目

LNDM10-[2-10/1]-LC[12-200/0.1]-T[5,6,9]

1個

-( - )

3日目

LNDM12-[2-12/1]-L[14-200/1]-T[5,6,9,12]

1個

-( - )

3日目

LNDM12-[2-12/1]-LC[14-200/0.1]-T[5,6,9,12]

1個

-( - )

3日目

LNDM13-[2-13/1]-L[15-200/1]-T[5,6,9,12]

1個

-( - )

3日目

LNDM13-[2-13/1]-LC[15-200/0.1]-T[5,6,9,12]

1個

-( - )

3日目

LNDM14-[2-14/1]-L[16-200/1]-T[5,6,9,12]

1個

-( - )

3日目

LNDM14-[2-14/1]-LC[16-200/0.1]-T[5,6,9,12]

1個

-( - )

3日目

LNDM15-[2-15/1]-L[18-200/1]-T[5,6,9,12]

1個

-( - )

3日目

LNDM15-[2-15/1]-LC[18-200/0.1]-T[5,6,9,12]

1個

-( - )

3日目

LNDM16-[2-16/1]-L[20-200/1]-T[5,6,9,12,16]

1個

-( - )

3日目

LNDM16-[2-16/1]-LC[20-200/0.1]-T[5,6,9,12,16]

1個

-( - )

3日目

LNDM18-[2-18/1]-L[22-200/1]-T[9,12,16]

1個

-( - )

3日目

LNDM18-[2-18/1]-LC[22-200/0.1]-T[9,12,16]

1個

-( - )

3日目

LNDM20-[3-20/1]-L[25-300/1]-T[9,12,16,19]

1個

-( - )

3日目

LNDM20-[3-20/1]-LC[25-300/0.1]-T[9,12,16,19]

1個

-( - )

3日目

LNDM25-[2-25/1]-L[30-300/1]-T[9,12,16,19]

1個

-( - )

3日目

LNDM25-[2-25/1]-LC[30-300/0.1]-T[9,12,16,19]

1個

-( - )

3日目

基本情報

【材質・表面処理】S45C相当・四三酸化鉄皮膜、S45C相当・無電解ニッケルメッキ、SUS304・なし、からお選びいただけます。

(i)ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

D_1H7	￥基準単価
	LNDB		LNDM		LNDS		LNFRB		LNFRM		LNFRS
	最短L〜100	L101〜最長L	最短L〜100	L101〜最長L	最短L〜100	L101〜最長L	最短L〜100	L101〜最長L	最短L〜100	L101〜最長L	最短L〜100	L101〜最長L
2	1,260	-	1,300	-	1,530	-	1,490	-	1,530	-	1,760	-
3		1,700		1,790		2,080		1,920		2,010		2,310
4	1,340	1,790	1,400	1,860	1,630	2,160	1,580	2,010	1,630	2,090	1,860	2,390
5
6	1,410	1,880	1,470	1,960	1,710	2,280	1,640	2,100	1,690	2,180	1,940	2,500
8
10	1,460	2,060	1,530	2,160	1,750	2,470	1,690	2,280	1,760	2,390	1,980	2,700
12	1,540	2,150	1,630	2,250	1,840	2,560	1,770	2,380	1,860	2,480	2,070	2,790
13
14	1,680	2,350	1,770	2,460	2,010	2,790	1,910	2,580	2,010	2,680	2,240	3,020
15
16	1,860	2,580	1,950	2,700	2,210	3,080	2,080	2,810	2,180	2,930	2,440	3,310
18							2,160	2,890	2,260	3,000	2,510	3,380
20	1,960	2,850	2,080	3,020	2,460	3,580	2,270	3,150	2,380	3,330	2,760	3,890
25	2,080	3,150	2,210	3,200	2,600	3,810	2,380	3,450	2,510	3,510	2,910	4,120

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

D_H7	￥基準単価
	LNFB		LNFM		LNFS
	最短L〜100	L101〜最長L	最短L〜100	L101〜最長L	最短L〜100	L101〜最長L
2	1,390	-	1,440	-	1,690	-
3		1,870		1,960		2,300
4	1,470	1,960	1,540	2,050	1,800	2,380
5
6	1,550	2,070	1,620	2,150	1,890	2,510
8
10	1,620	2,270	1,690	2,380	1,930	2,720
12	1,700	2,370	1,800	2,480	2,030	2,820
13
14	1,870	2,610	1,970	2,730	2,230	3,110
15
16	2,060	2,870	2,170	3,000	2,450	3,420
18
20	2,180	3,160	2,310	3,360	2,730	3,990
25	2,310	3,510	2,460	3,560	2,890	4,230

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応				個別対応
数量区分	小口				大口
数　量	1〜9	10〜14	15〜19	20〜25	26～
値引率	基準単価	5％	10％	18％	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

●L寸選択タイプ

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

●D₂寸フリータイプ・W寸フリータイプ・Rタイプ

日目出荷

				ご注文締切
急	ストークA	翌日出荷	200円/1本	PM 6:00迄	>>こちら

[ ! ]3本以上で１明細行当たり一律540円

出荷日については、こちらをご覧ください。

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品リンク　－スタンダードタイプ－　Ｄ２寸フリ－	【クリーン洗浄品】リンク　－スタンダードタイプ－　Ｄ２寸フリ－	クランプリンク　－ロッドエンドベアリング用スタンダードタイプ－	クランプリンク　－２クランプタイプ－	【クリーン洗浄品】クランプリンク　－ロッドエンドベアリング用スタンダードタイプ－	【クリーン洗浄品】クランプリンク　－２クランプタイプ－	リンク　－ベアリンク内蔵タイプ－	リンク　－汎用タイプ－	リンク　－３穴タイプ－	リンク　キリ穴タイプ	【クリーン洗浄品】リンク　－３穴タイプ－	【クリーン洗浄品】リンク　キリ穴タイプ	リンク　－ベントタイプ－
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-	-	-	-	-	-	-	-
通常出荷日	在庫品1日目～当日出荷可能	3日目～	3日目	3日目	6日目	6日目	3日目	3日目	3日目	2日目	6日目	5日目	5日目
穴数	2つ	2つ	2つ	2つ	2つ	2つ	2つ	2つ	3つ	2つ	3つ	2つ	3つ
