リンク　リンクバ－　おねじ一山タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.2-1660

規格変更

評価 5.0平均満足度5.0 この商品のレビューをみる（1件）

通常価格(税別): -

税込価格: -

シリンダねじ径に適合したリンクバーを凸・凹型２種類でご用意しました。

詳細情報を確認する

環境対応：

RoHS対応（10物質）
特性・用途：

該当なし
形状：

リンクバー
材質証明書：

対象

(i)ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定50件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

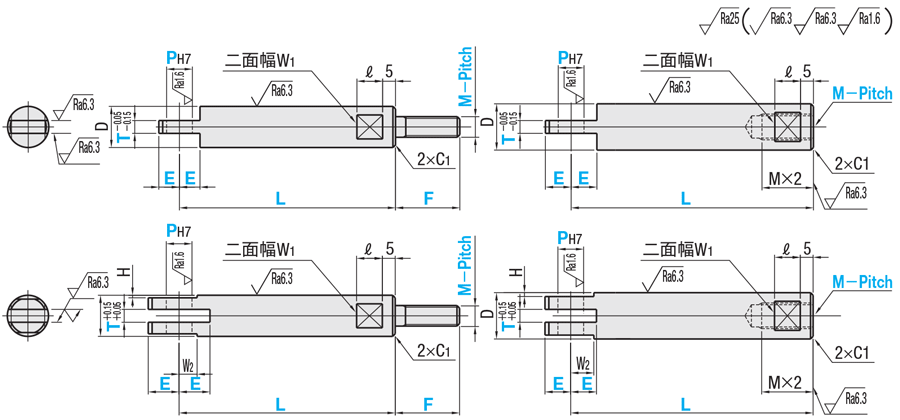

外形図・規格表

1山

2山

おねじ

めねじ

[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、めねじ深さ、おねじ長さ、Ｄ寸法は除く。

おねじタイプ		めねじタイプ		材質	表面処理
2山	1山	2山	1山	材質	表面処理
LKTMB	LKSMB	LKTFB	LKSFB	S45C相当	四三酸化鉄皮膜
LKTMM	−	−	LKSFM	S45C相当	無電解ニッケルメッキ
LKTMS	LKSMS	LKTFS	−	SUS304	−

規格表

型式	−	L	−	F	−	E	−	P	−	T
LKTMB10−1.5 LKTFB8−1.25	− −	55 55	−	F15	− −	E6 E6	− −	P6 P6	− −	T5 T5

■おねじタイプ
2山おねじタイプのP寸が10mm以上の場合は、H8公差になります。

型式			L 指定1mm単位	F 指定1mm単位	E 指定1mm単位	P 指定1mm単位	T 選択						D	ℓ	W₁	H	W₂
Type		M－Pitch
2山おねじ LKTMB LKTMM LKTMS	1山おねじ LKSMB LKSMS	4－0.7	20〜50 L≧E＋ℓ＋6	10〜15	3〜12 E≧P/2＋1	3〜6	5						10	8	8	0.5	6
		5－0.8
		6－1.0		10〜20		3〜8	5	6					12	10	10	1	7
		8－1.25	20〜90 L≧E＋ℓ＋6	10〜25	5〜20 E≧P/2＋1	3〜8 ＊3〜10	5	6	9	＊10	＊12		16		13	1.5	9
		10－1.5		10〜30		3〜8 ＊3〜12	5	6	9	10	＊12		20		17
＊印は1山タイプのみになります。
		16－2.0		10〜50		3〜16	5	6	9	10	12	＊16	25		22

■めねじタイプ

型式			L 指定1mm単位	E 指定1mm単位	P 指定1mm単位	T 選択					D	ℓ	W₁	H	W₂
Type		M－Pitch
2山めねじ LKTFB LKTFS	1山めねじ LKSFB LKSFM	5－0.8	30〜60 L≧M×2＋9＋E	3〜12 E≧P/2＋1	3〜5	5	＊6				10	8	8	0.5	6
					＊3〜6
		6－1.0			3〜6	5	6				12	10	10	1	7
					＊3〜8
		8－1.25	30〜100 L≧M×2＋9＋E	5〜20 E≧P/2＋1	3〜8	5	6	9	＊10	＊12	16		13	1.5	9
					＊3〜10
＊印は1山タイプのみになります。		10－1.25			3〜8	5	6	9	10	＊12	18		14
		10－1.5			＊3〜12

型番リスト

表示件数:

型番	材質	表面処理	山数・ねじタイプ	M-Pitch(mm)	E(mm)	F(mm)	L(mm)	P(mm)	T(mm)	材質証明書：材質	材質証明書：表面処理	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

LKSFB5-0.8-[30-60/1]-E[3-12/1]-P[3-6/1]-T[5,6]

1個

-( - )

3日目

LKSFB6-1.0-[30-60/1]-E[3-12/1]-P[3-8/1]-T[5,6]

1個

-( - )

3日目

LKSFB8-1.25-[30-100/1]-E[5-20/1]-P[3-10/1]-T[5,6,9,10,12]

1個

-( - )

3日目

LKSFB10-1.5-[30-100/1]-E[5-20/1]-P[3-12/1]-T[5,6,9,10,12]

1個

-( - )

3日目

LKSFB10-1.25-[30-100/1]-E[5-20/1]-P[3-12/1]-T[5,6,9,10,12]

1個

-( - )

3日目

LKSFM5-0.8-[30-60/1]-E[3-12/1]-P[3-6/1]-T[5,6]

1個

-( - )

3日目

LKSFM6-1.0-[30-60/1]-E[3-12/1]-P[3-8/1]-T[5,6]

1個

-( - )

3日目

LKSFM8-1.25-[30-100/1]-E[5-20/1]-P[3-10/1]-T[5,6,9,10,12]

1個

-( - )

3日目

LKSFM10-1.5-[30-100/1]-E[5-20/1]-P[3-12/1]-T[5,6,9,10,12]

1個

-( - )

3日目

LKSFM10-1.25-[30-100/1]-E[5-20/1]-P[3-12/1]-T[5,6,9,10,12]

1個

-( - )

3日目

LKSMB4-0.7-[20-50/1]-F[10-15/1]-E[3-12/1]-P[3-6/1]-T5

1個

-( - )

3日目

LKSMB5-0.8-[20-50/1]-F[10-15/1]-E[3-12/1]-P[3-6/1]-T5

1個

-( - )

3日目

LKSMB6-1.0-[20-50/1]-F[10-20/1]-E[3-12/1]-P[3-8/1]-T[5,6]

1個

-( - )

3日目

LKSMB8-1.25-[20-90/1]-F[10-25/1]-E[5-20/1]-P[3-10/1]-T[5,6,9,10,12]

1個

-( - )

3日目

LKSMB10-1.5-[20-90/1]-F[10-30/1]-E[5-20/1]-P[3-12/1]-T[5,6,9,10,12]

1個

-( - )

3日目

LKSMB16-2.0-[20-90/1]-F[10-50/1]-E[5-20/1]-P[3-16/1]-T[5,6,9,10,12,16]

1個

-( - )

3日目

LKSMS4-0.7-[20-50/1]-F[10-15/1]-E[3-12/1]-P[3-6/1]-T5

1個

-( - )

3日目

LKSMS5-0.8-[20-50/1]-F[10-15/1]-E[3-12/1]-P[3-6/1]-T5

1個

-( - )

3日目

LKSMS6-1.0-[20-50/1]-F[10-20/1]-E[3-12/1]-P[3-8/1]-T[5,6]

1個

-( - )

3日目

LKSMS8-1.25-[20-90/1]-F[10-25/1]-E[5-20/1]-P[3-10/1]-T[5,6,9,10,12]

1個

-( - )

3日目

LKSMS10-1.5-[20-90/1]-F[10-30/1]-E[5-20/1]-P[3-12/1]-T[5,6,9,10,12]

1個

-( - )

3日目

LKSMS16-2.0-[20-90/1]-F[10-50/1]-E[5-20/1]-P[3-16/1]-T[5,6,9,10,12,16]

1個

-( - )

3日目

LKTFB5-0.8-[30-60/1]-E[3-12/1]-P[3-5/1]-T5

1個

-( - )

3日目

LKTFB6-1.0-[30-60/1]-E[3-12/1]-P[3-6/1]-T[5,6]

1個

-( - )

3日目

LKTFB8-1.25-[30-100/1]-E[5-20/1]-P[3-8/1]-T[5,6,9]

1個

-( - )

3日目

LKTFB10-1.5-[30-100/1]-E[5-20/1]-P[3-8/1]-T[5,6,9,10]

1個

-( - )

3日目

LKTFB10-1.25-[30-100/1]-E[5-20/1]-P[3-8/1]-T[5,6,9,10]

1個

-( - )

3日目

LKTFS5-0.8-[30-60/1]-E[3-12/1]-P[3-5/1]-T5

1個

-( - )

3日目

LKTFS6-1.0-[30-60/1]-E[3-12/1]-P[3-6/1]-T[5,6]

1個

-( - )

3日目

LKTFS8-1.25-[30-100/1]-E[5-20/1]-P[3-8/1]-T[5,6,9]

1個

-( - )

3日目

LKTFS10-1.5-[30-100/1]-E[5-20/1]-P[3-8/1]-T[5,6,9,10]

1個

-( - )

3日目

LKTFS10-1.25-[30-100/1]-E[5-20/1]-P[3-8/1]-T[5,6,9,10]

1個

-( - )

3日目

LKTMB4-0.7-[20-50/1]-F[10-15/1]-E[3-12/1]-P[3-6/1]-T5

1個

-( - )

3日目

LKTMB5-0.8-[20-50/1]-F[10-15/1]-E[3-12/1]-P[3-6/1]-T5

1個

-( - )

3日目

LKTMB6-1.0-[20-50/1]-F[10-20/1]-E[3-12/1]-P[3-8/1]-T[5,6]

1個

-( - )

3日目

LKTMB8-1.25-[20-90/1]-F[10-25/1]-E[5-20/1]-P[3-8/1]-T[5,6,9]

1個

-( - )

3日目

LKTMB10-1.5-[20-90/1]-F[10-30/1]-E[5-20/1]-P[3-8/1]-T[5,6,9,10]

1個

-( - )

3日目

LKTMB16-2.0-[20-90/1]-F[10-50/1]-E[5-20/1]-P[3-16/1]-T[5,6,9,10,12]

1個

-( - )

3日目

LKTMM4-0.7-[20-50/1]-F[10-15/1]-E[3-12/1]-P[3-6/1]-T5

1個

-( - )

3日目

LKTMM5-0.8-[20-50/1]-F[10-15/1]-E[3-12/1]-P[3-6/1]-T5

1個

-( - )

3日目

LKTMM6-1.0-[20-50/1]-F[10-20/1]-E[3-12/1]-P[3-8/1]-T[5,6]

1個

-( - )

3日目

LKTMM8-1.25-[20-90/1]-F[10-25/1]-E[5-20/1]-P[3-8/1]-T[5,6,9]

1個

-( - )

3日目

LKTMM10-1.5-[20-90/1]-F[10-30/1]-E[5-20/1]-P[3-8/1]-T[5,6,9,10]

1個

-( - )

3日目

LKTMM16-2.0-[20-90/1]-F[10-50/1]-E[5-20/1]-P[3-16/1]-T[5,6,9,10,12]

1個

-( - )

3日目

LKTMS4-0.7-[20-50/1]-F[10-15/1]-E[3-12/1]-P[3-6/1]-T5

1個

-( - )

3日目

LKTMS5-0.8-[20-50/1]-F[10-15/1]-E[3-12/1]-P[3-6/1]-T5

1個

-( - )

3日目

LKTMS6-1.0-[20-50/1]-F[10-20/1]-E[3-12/1]-P[3-8/1]-T[5,6]

1個

-( - )

3日目

LKTMS8-1.25-[20-90/1]-F[10-25/1]-E[5-20/1]-P[3-8/1]-T[5,6,9]

1個

-( - )

3日目

LKTMS10-1.5-[20-90/1]-F[10-30/1]-E[5-20/1]-P[3-8/1]-T[5,6,9,10]

1個

-( - )

3日目

LKTMS16-2.0-[20-90/1]-F[10-50/1]-E[5-20/1]-P[3-16/1]-T[5,6,9,10,12]

1個

-( - )

3日目

基本情報

シリンダねじ径に適合したリンクバーを凸・凹型２種類でご用意しました。

(i)ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

M－Pitch	￥基準単価
	おねじタイプ			めねじタイプ
	LKTMB LKSMB	LKTMM	LKTMS LKSMS	LKTFB LKSFB	LKSFM	LKTFS
4－0.7	1,030	1,130	1,500	−	−	−
5－0.8	1,030	1,130	1,500	730	800	1,060
6－1.0	1,430	1,570	2,080	1,020	1,120	1,500
8－1.25	1,630	1,790	2,380	1,160	1,250	1,700
10－1.25	−	−	−	1,300	1,430	1,900
10－1.5	1,890	2,080	2,660	1,300	1,430	1,900
16－2.0	2,550	2,800	3,590	−	−	−

■数量スライド価格（1円未満切り捨て）こちら

数量区分	標準対応			個別対応
数量区分	小口			大口
数　量	1〜9	10〜14	15〜20	21～
値引率	基準単価	5％	10％	お見積り

表示数量超えはWOSにてご確認ください。

納期

出荷日については、こちらをご覧ください。

概要・仕様

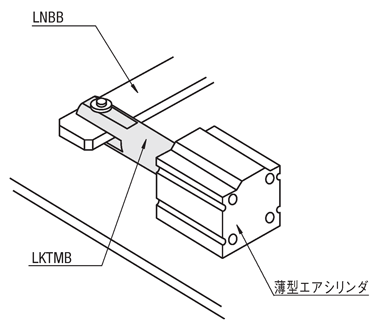

使用例
