クランプリンク　－ロッドエンドベアリング用スタンダードタイプ－

クランプリンク　－ロッドエンドベアリング用スタンダードタイプ－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 4.0平均満足度4.0 この商品のレビューをみる（11件）
通常価格(税別)
 -
税込価格
 -

１クランプのリンクを３日目出荷・Ａストークにてご用意しました。

詳細情報を確認する

規格・仕様：
  • 大口分納

(i)ご注意

  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

リンクを利用したストッパ解除機構

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

型番

未確定44件の候補があります。

Loading...

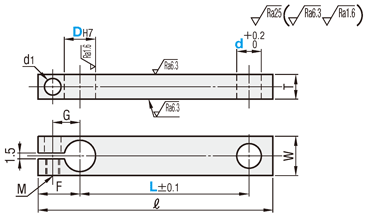

外形図・規格表

  ■ ℓ 寸法表
Dd
345681012141516182025
5L＋16L＋17L＋18
6L＋17L＋18L＋19L＋20
8 L＋21L＋22L＋23L＋24
10 L＋22L＋23L＋24L＋25L＋27
12  L＋23L＋24L＋25L＋27L＋30
14   L＋27L＋28L＋29L＋31L＋32
15   L＋27L＋28L＋30L＋32L＋34L＋35
16    L＋30L＋31L＋33L＋34L＋35L＋36
18    L＋32L＋33L＋35L＋36L＋37L＋38L＋40
20    L＋32L＋34L＋35L＋36L＋37L＋38L＋40L＋42
25     L＋36L＋37L＋38L＋39L＋40L＋42L＋44L＋48
[ ! ]DH7 公差はスリット加工前の公差です。
[ ! ]指示無き寸法公差はJISB0405m 級に準じる。ただし、スリット幅1.5mm は除く。
Type[ M ]材質[ S ]表面処理[ A ]付属品
CLKBS45C相当四三酸化鉄皮膜六角穴付ボルト(SCM435)
CLKM無電解ニッケルメッキ六角穴付ボルト(SUS304)
CLKSSUS304−
CLKAアルミ合金−

規格表

型式−d−L
CLKB8
CLKWM20		−
−		6
16		−
−		100
100

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式d
選択		L
指定
1mm単位		TWFG付属ボルト
M		d1￥基準単価
CLKBCLKMCLKSCLKA
TypeDH7最短L〜90L91〜150最短L〜90L91〜150最短L〜90L91〜150最短L〜90L91〜150
CLKB
CLKM
CLKS
CLKA		5345          10〜100610116M4－104.51,4102,2301,4502,2901,9003,0001,5802,500
63456         1271,4102,2301,4502,2901,9003,0001,5802,500
8 4568        15〜1501012148M6－126.61,4602,3001,5002,3901,9503,0901,6402,570
10 456810       16159M6－151,5502,4301,6002,5202,0503,2301,7302,720
12  5681012      20〜150121816101,7702,7901,8502,9102,3403,7201,9803,120
14   68101214     221812M6－201,9403,0502,0303,1702,5404,0202,1803,400
15   6810121415    1,9403,0502,0303,1702,5404,0202,1803,400
16    81012141516   30〜15020141,9403,0502,0303,1702,5404,0202,1803,400
18    8101214151618  252215M6－252,2303,5302,3303,6902,9204,6202,5003,960
20    810121415161820 40〜1501528M8－2592,5103,9402,6304,1503,3005,2502,8104,410
25     1012141516182025322518M8－302,8604,4702,9904,7003,7205,9103,2005,000

追加工

■出荷日  5 日目出荷 （小口）

追加工
コード		追加工内容適用条件指定例￥/1Code
DKCd部リーマ加工
（dH7・L公差変更）







d部をリーマ加工（dH7）に変更し、L公差も変更します。
〈指定方法〉：　DKC
ｄdH7
公差		L公差
3＋0.010
 0		±0.02
4＋0.012
 0
5
6
8＋0.015
 0
10
12＋0.018
 0		±0.05
14
15
16
18
20＋0.021
 0
25
ーCLKB12−8−90−DKC200
CKCC面取り加工

d部の面取り加工を行います。
〈指定方法〉：　CKC
d面取り加工
3～12C2
14～25C3
ーCLKB12−8−90−CKC300
RCd部　長穴加工
d部を長穴に変更します。
Z=指定1mm単位
〈指定方法〉：　RC-Z5		[ ! ]Z≦L-((D/2)+d+5)
[ ! ]1≦Z≦100
[ NG ]DKCとの併用不可		CLKB12−8−90−RC−Z5500

型番リスト

表示件数:
  1. 1
型番
材質
表面処理
リンク穴直径(φ)
L(mm)
d(mm)
材質証明書：材質
材質証明書：表面処理
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
アルミ合金
なし
5
10 ～ 100
3 ～ 5
本体：アルミ合金|六角穴付ボルト：SUS304
-
10

1個

-( - )

3日目

アルミ合金
なし
6
10 ～ 100
3 ～ 6
本体：アルミ合金|六角穴付ボルト：SUS304
-
10

1個

-( - )

3日目

アルミ合金
なし
8
15 ～ 150
4 ～ 8
本体：アルミ合金|六角穴付ボルト：SUS304
-
10

1個

-( - )

3日目

アルミ合金
なし
10
15 ～ 150
4 ～ 10
本体：アルミ合金|六角穴付ボルト：SUS304
-
10

1個

-( - )

3日目

アルミ合金
なし
12
20 ～ 150
5 ～ 12
本体：アルミ合金|六角穴付ボルト：SUS304
-
10

1個

-( - )

3日目

アルミ合金
なし
14
20 ～ 150
6 ～ 14
本体：アルミ合金|六角穴付ボルト：SUS304
-
10

1個

-( - )

3日目

アルミ合金
なし
15
20 ～ 150
6 ～ 15
本体：アルミ合金|六角穴付ボルト：SUS304
-
10

1個

-( - )

3日目

アルミ合金
なし
16
30 ～ 150
8 ～ 16
本体：アルミ合金|六角穴付ボルト：SUS304
-
10

1個

-( - )

3日目

アルミ合金
なし
18
30 ～ 150
8 ～ 18
本体：アルミ合金|六角穴付ボルト：SUS304
-
10

1個

-( - )

3日目

アルミ合金
なし
20
40 ～ 150
8 ～ 20
本体：アルミ合金|六角穴付ボルト：SUS304
-
10

1個

-( - )

3日目

アルミ合金
なし
25
40 ～ 150
10 ～ 25
本体：アルミ合金|六角穴付ボルト：SUS304
-
10

1個

-( - )

3日目

Ｓ45Ｃ相当
四三酸化鉄皮膜
5
10 ～ 100
3 ～ 5
本体：S45C相当|六角穴付ボルト：SCM435
本体：四三酸化鉄皮膜
10

1個

-( - )

3日目

Ｓ45Ｃ相当
四三酸化鉄皮膜
6
10 ～ 100
3 ～ 6
本体：S45C相当|六角穴付ボルト：SCM435
本体：四三酸化鉄皮膜
10

1個

-( - )

3日目

Ｓ45Ｃ相当
四三酸化鉄皮膜
8
15 ～ 150
4 ～ 8
本体：S45C相当|六角穴付ボルト：SCM435
本体：四三酸化鉄皮膜
10

1個

-( - )

3日目

Ｓ45Ｃ相当
四三酸化鉄皮膜
10
15 ～ 150
4 ～ 10
本体：S45C相当|六角穴付ボルト：SCM435
本体：四三酸化鉄皮膜
10

1個

-( - )

3日目

Ｓ45Ｃ相当
四三酸化鉄皮膜
12
20 ～ 150
5 ～ 12
本体：S45C相当|六角穴付ボルト：SCM435
本体：四三酸化鉄皮膜
10

1個

-( - )

3日目

Ｓ45Ｃ相当
四三酸化鉄皮膜
14
20 ～ 150
6 ～ 14
本体：S45C相当|六角穴付ボルト：SCM435
本体：四三酸化鉄皮膜
10

1個

-( - )

3日目

Ｓ45Ｃ相当
四三酸化鉄皮膜
15
20 ～ 150
6 ～ 15
本体：S45C相当|六角穴付ボルト：SCM435
本体：四三酸化鉄皮膜
10

1個

-( - )

3日目

Ｓ45Ｃ相当
四三酸化鉄皮膜
16
30 ～ 150
8 ～ 16
本体：S45C相当|六角穴付ボルト：SCM435
本体：四三酸化鉄皮膜
10

1個

-( - )

3日目

Ｓ45Ｃ相当
四三酸化鉄皮膜
18
30 ～ 150
8 ～ 18
本体：S45C相当|六角穴付ボルト：SCM435
本体：四三酸化鉄皮膜
10

1個

-( - )

3日目

Ｓ45Ｃ相当
四三酸化鉄皮膜
20
40 ～ 150
8 ～ 20
本体：S45C相当|六角穴付ボルト：SCM435
本体：四三酸化鉄皮膜
10

1個

-( - )

3日目

Ｓ45Ｃ相当
四三酸化鉄皮膜
25
40 ～ 150
10 ～ 25
本体：S45C相当|六角穴付ボルト：SCM435
本体：四三酸化鉄皮膜
10

1個

-( - )

3日目

Ｓ45Ｃ相当
無電解ニッケルメッキ
5
10 ～ 100
3 ～ 5
本体：S45C相当|六角穴付ボルト：SUS304
本体：無電解ニッケルメッキ
10

1個

-( - )

3日目

Ｓ45Ｃ相当
無電解ニッケルメッキ
6
10 ～ 100
3 ～ 6
本体：S45C相当|六角穴付ボルト：SUS304
本体：無電解ニッケルメッキ
10

1個

-( - )

3日目

Ｓ45Ｃ相当
無電解ニッケルメッキ
8
15 ～ 150
4 ～ 8
本体：S45C相当|六角穴付ボルト：SUS304
本体：無電解ニッケルメッキ
10

1個

-( - )

3日目

Ｓ45Ｃ相当
無電解ニッケルメッキ
10
15 ～ 150
4 ～ 10
本体：S45C相当|六角穴付ボルト：SUS304
本体：無電解ニッケルメッキ
10

1個

-( - )

3日目

Ｓ45Ｃ相当
無電解ニッケルメッキ
12
20 ～ 150
5 ～ 12
本体：S45C相当|六角穴付ボルト：SUS304
本体：無電解ニッケルメッキ
10

1個

-( - )

3日目

Ｓ45Ｃ相当
無電解ニッケルメッキ
14
20 ～ 150
6 ～ 14
本体：S45C相当|六角穴付ボルト：SUS304
本体：無電解ニッケルメッキ
10

1個

-( - )

3日目

Ｓ45Ｃ相当
無電解ニッケルメッキ
15
20 ～ 150
6 ～ 15
本体：S45C相当|六角穴付ボルト：SUS304
本体：無電解ニッケルメッキ
10

1個

-( - )

3日目

Ｓ45Ｃ相当
無電解ニッケルメッキ
16
30 ～ 150
8 ～ 16
本体：S45C相当|六角穴付ボルト：SUS304
本体：無電解ニッケルメッキ
10

1個

-( - )

3日目

Ｓ45Ｃ相当
無電解ニッケルメッキ
18
30 ～ 150
8 ～ 18
本体：S45C相当|六角穴付ボルト：SUS304
本体：無電解ニッケルメッキ
10

1個

-( - )

3日目

Ｓ45Ｃ相当
無電解ニッケルメッキ
20
40 ～ 150
8 ～ 20
本体：S45C相当|六角穴付ボルト：SUS304
本体：無電解ニッケルメッキ
10

1個

-( - )

3日目

Ｓ45Ｃ相当
無電解ニッケルメッキ
25
40 ～ 150
10 ～ 25
本体：S45C相当|六角穴付ボルト：SUS304
本体：無電解ニッケルメッキ
10

1個

-( - )

3日目

SUS304
なし
5
10 ～ 100
3 ～ 5
本体：SUS304|六角穴付ボルト：SUS304
-
10

1個

-( - )

3日目

SUS304
なし
6
10 ～ 100
3 ～ 6
本体：SUS304|六角穴付ボルト：SUS304
-
10

1個

-( - )

3日目

SUS304
なし
8
15 ～ 150
4 ～ 8
本体：SUS304|六角穴付ボルト：SUS304
-
10

1個

-( - )

3日目

SUS304
なし
10
15 ～ 150
4 ～ 10
本体：SUS304|六角穴付ボルト：SUS304
-
10

1個

-( - )

3日目

SUS304
なし
12
20 ～ 150
5 ～ 12
本体：SUS304|六角穴付ボルト：SUS304
-
10

1個

-( - )

3日目

SUS304
なし
14
20 ～ 150
6 ～ 14
本体：SUS304|六角穴付ボルト：SUS304
-
10

1個

-( - )

3日目

SUS304
なし
15
20 ～ 150
6 ～ 15
本体：SUS304|六角穴付ボルト：SUS304
-
10

1個

-( - )

3日目

SUS304
なし
16
30 ～ 150
8 ～ 16
本体：SUS304|六角穴付ボルト：SUS304
-
10

1個

-( - )

3日目

SUS304
なし
18
30 ～ 150
8 ～ 18
本体：SUS304|六角穴付ボルト：SUS304
-
10

1個

-( - )

3日目

SUS304
なし
20
40 ～ 150
8 ～ 20
本体：SUS304|六角穴付ボルト：SUS304
-
10

1個

-( - )

3日目

SUS304
なし
25
40 ～ 150
10 ～ 25
本体：SUS304|六角穴付ボルト：SUS304
-
10

1個

-( - )

3日目

  1. 1

Loading...

詳細情報

基本情報

１クランプのリンクを３日目出荷・Ａストークにてご用意しました。

(i)ご注意

  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口大口
数　量1～910～1415～1920～5051～100101～
値引率基準単価5%10%18%20%お見積り
出荷日通常＋5日
[ ! ]表示数量超えはWOSにてご確認ください。

納期

●ロッドエンドベアリング用スタンダードタイプ

 3 日目出荷
    ご注文締切
急 ストーク A早割 翌日出荷300円/1明細行PM 3:00迄>>こちら

ストークA

翌日出荷500円/1本PM 6:00迄
[ ! ]ストークA早割は１明細行当たり一律300円
[ ! ]ストークAは3本以上で１明細行当たり一律1,350円

出荷日については、こちらをご覧ください。

概要・仕様

使用例

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

クランプリンク　－ロッドエンドベアリング用スタンダードタイプ－

クランプリンク　－ロッドエンドベアリング用スタンダードタイプ－

    【クリーン洗浄品】クランプリンク　－ロッドエンドベアリング用スタンダードタイプ－

    【クリーン洗浄品】クランプリンク　－ロッドエンドベアリング用スタンダードタイプ－

      クランプリンク　－２クランプタイプ－

      クランプリンク　－２クランプタイプ－

        【クリーン洗浄品】クランプリンク　－２クランプタイプ－

        【クリーン洗浄品】クランプリンク　－２クランプタイプ－

          リンク　－３穴タイプ－

          リンク　－３穴タイプ－

            リンク　キリ穴タイプ

            リンク　キリ穴タイプ

              【クリーン洗浄品】リンク　－３穴タイプ－

              【クリーン洗浄品】リンク　－３穴タイプ－

                【クリーン洗浄品】リンク　キリ穴タイプ

                【クリーン洗浄品】リンク　キリ穴タイプ

                  リンク　－ベアリンク内蔵タイプ－

                  リンク　－ベアリンク内蔵タイプ－

                    リンク　－無給油ブッシュ圧入タイプ－

                    リンク　－無給油ブッシュ圧入タイプ－

                      リンク　－ベントタイプ－

                      リンク　－ベントタイプ－

                        【クリーン洗浄品】リンク　－ベントタイプ－

                        【クリーン洗浄品】リンク　－ベントタイプ－

                          【クリーン洗浄品】リンク　－スタンダードタイプ－　Ｄ２寸フリ－

                          【クリーン洗浄品】リンク　－スタンダードタイプ－　Ｄ２寸フリ－
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 - - - - - - - - - - - - -
                            通常出荷日 3日目   6日目   3日目   6日目   3日目   2日目   6日目   5日目   3日目   3日目   5日目   8日目   3日目～
                            環境対応 RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質）
                            特性・用途 該当なし クリーン洗浄 該当なし クリーン洗浄 該当なし 該当なし クリーン洗浄 クリーン洗浄 該当なし 該当なし 該当なし クリーン洗浄 クリーン洗浄
                            形状 クランプリンク クランプリンク クランプリンク クランプリンク 標準（コーナーカットあり） 標準（コーナーカットなし） 標準（コーナーカットあり） 標準（コーナーカットなし） 標準（コーナーカットあり） 標準（コーナーカットあり） ベントタイプ ベントタイプ -
                            穴数 2つ 2つ 2つ 2つ 3つ 2つ 3つ 2つ 2つ 2つ 3つ 3つ 2つ
                            材質証明書 対象 対象 対象 対象 対象 対象 対象 対象 対象 対象外 対象 対象 対象

                            クランプリンク　－ロッドエンドベアリング用スタンダードタイプ－のレビュー

                            評価 4.0 平均満足度：4.0 11件のレビュー
                            1. 星５
                              45%
                            2. 星４
                              18%
                            3. 星３
                              27%
                            4. 星２
                              9%
                            5. 星１
                              0%

                            高評価レビュー

                            計測機器の高さ調整に使用
                            評価 5.0満足度：5.02021/03/04
                            アルミ材を購入しましたので軽くて使用し易いです。
                            付属の六角穴付きボルトでは工具が必要なため
                            つまみノブを購入して交換しました。
                            クランプもしっかりできますので重宝してます。

                            もっと読む 閉じる

                            1人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            計測機器の高さ調整に使用
                            評価 5.0満足度：5.02021/03/04
                            アルミ材を購入しましたので軽くて使用し易いです。
                            付属の六角穴付きボルトでは工具が必要なため
                            つまみノブを購入して交換しました。
                            クランプもしっかりできますので重宝してます。

                            もっと読む 閉じる

                            1人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            生産補助治具の部品
                            評価 3.0満足度：3.02023/01/25
                            クランプでない方は　自分で加工して使用した
                            ので　丸穴の無いタイプもラインナップして
                            頂ければ　ありがたいのですが

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            軸固定用
                            評価 4.0満足度：4.02021/08/31
                            旋回軸の固定に使用しました。安価でかつ短納期で入手できて助かりました。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            加工冶具の部品
                            評価 5.0満足度：5.02020/03/21
                            ロッド固定の加工部品がサイズ選択で手に入るので大変便利です。この手の部品が手頃な価格で手に入るので大変助かります。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            冶具の部品
                            評価 5.0満足度：5.02020/02/26
                            リンク式の固定冶具の部品で使用。割締め部分は精度もよくしっかりと固定できました。こういった特殊が部品が手に入るのはミスミさんだけですね。助かります。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            11件全て見る

                            この商品に関連するミスミ ユニット事例

                            その他の事例を探す

                            back next

                            リンクカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
