ミスミ

エアシリンダ　ペン型複動タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.2-1553

数量スライド割引
当日出荷可能

評価 4.2平均満足度4.2 この商品のレビューをみる（9件）

通常価格(税別): 2,180円～ 6,620円

税込価格: 2,398円～ 7,282円

【特長】場所をとらない小型のペン型複動タイプのシリンダです。

詳細情報を確認する

種類：

一般型シリンダ
シリンダ作動方式：

複動タイプ
ロッド作動方式：

片ロッド
本体形状：

ペン型
付加機能：

標準
環境・用途：

標準
使用温度範囲(℃)：

5::60
エンドロック：

なし
バルブ：

なし

(i)ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定48件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

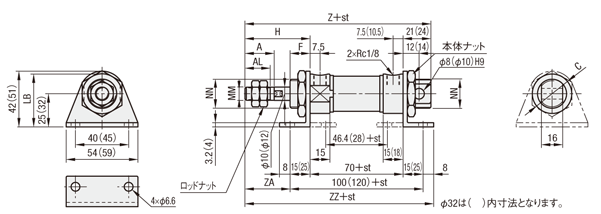

外形図・規格表

MSPCB（シリンダ＋ブラケット付）
MSPCN（シリンダ単体）

チューブ内径　φ6 ロッドカバーヘッドカバーロッドナット

φ10～16 本体ナット

φ20～32

■ペン型タイプ基本仕様

チューブ内径（mm）	6	10・16	20～32
作動形式	複動形
使用流体	空気
最低使用圧力（MPa）	0.12	0.06
最高使用圧力（MPa）	0.7
耐圧力（MPa）	1.0
使用温度範囲（℃）	5～60
使用ピストン速度（mm/s）	50～500
クッション機構	NBR
ストローク許容差（mm）	0～＋1.5		0～＋2.0
潤滑	無給油
管接続口径	M5×0.8		Rc1/8

規格表

型式	−	ストローク
MSPCB6 MSRCS10	−	30

チュ−ブ内径 (mm)	A	AL	B	B₁	B₂	C	C1	C2	F	H	H₁	H₂	LB	MM	NN	Z	ZA	ZZ
6	−	−	−	5.5	8	−	6.4	9.2	−	−	2.4	4	−	M3×0.5	M6×1.0	−	−	−
10	−	−	12	7	11	14	8.1	12.7	−	−	3.2	4	15	M4×0.7	M8×1.0	−	−	−
16	−	−	18	8	14	20	9.2	16.2	−	−	4	4	23	M5×0.8	M10×1.0	−	−	−
20	20	18	−	13	30	28	15	34.6	12	38	5	6	38.4	M8×1.25	M22×1.5	129	23	131
25	22	20	−	17	30	33.5	19.6	34.6	15	49	6	6	39.9	M10×1.25	M22×1.5	140	34	142
32	22	20	−	17	32	37.5	19.6	37	18	52	6	8	50	M10×1.25	M24×2.0	146	27	155

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		Stストローク (mm) 選択	MSPCB　￥基準単価							MSPCN　￥基準単価
Type	チューブ内径 (mm)		ストローク(mm)							ストローク(mm)
Type	チューブ内径 (mm)		15	25	30	45	50	60	100	15	25	30	45	50	60	100
(シリンダ＋ブラケット付) MSPCB (シリンダ単体) MSPCN	6	15 30 45 60	2,520	－	2,520	2,650	－	2,650	－	2,180	－	2,180	2,310	－	2,310	－
	10	15 30 45 60	2,900	－	2,900	3,110	－	3,110	－	2,560	－	2,560	2,770	－	2,770	－
	16	15 30 45 60	3,360	－	3,360	3,490	－	3,490	－	3,020	－	3,020	3,150	－	3,150	－
	20	15 25 50 100	4,990	4,990	－	－	5,220	－	5,530	4,460	4,460	－	－	4,690	－	5,010
	25	15 25 50 100	5,740	5,740	－	－	5,990	－	6,410	5,080	5,080	－	－	5,320	－	5,740
	32	15 25 50 100	5,950	5,950	－	－	6,200	－	6,620	5,250	5,250	－	－	5,490	－	5,910

型番リスト

表示件数:

型番	ストローク (St)(mm)	チューブ内径(φ)	使用圧力(MPa)	付属品	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

MSPCB6-15	15	6	0.12～0.7	ブラケット	10	1個	2,520円( 2,772円 )	在庫品1日目当日出荷可能
MSPCB6-30	30	6	0.12～0.7	ブラケット	10	1個	2,520円( 2,772円 )	在庫品1日目当日出荷可能
MSPCB6-45	45	6	0.12～0.7	ブラケット	10	1個	2,650円( 2,915円 )	在庫品1日目当日出荷可能
MSPCB6-60	60	6	0.12～0.7	ブラケット	10	1個	2,650円( 2,915円 )	在庫品1日目当日出荷可能
MSPCB10-15	15	10	0.06～0.7	ブラケット	10	1個	2,900円( 3,190円 )	在庫品1日目当日出荷可能
MSPCB10-30	30	10	0.06～0.7	ブラケット	10	1個	2,900円( 3,190円 )	在庫品1日目当日出荷可能
MSPCB10-45	45	10	0.06～0.7	ブラケット	10	1個	3,110円( 3,421円 )	在庫品1日目当日出荷可能
MSPCB10-60	60	10	0.06～0.7	ブラケット	10	1個	3,110円( 3,421円 )	在庫品1日目当日出荷可能
MSPCB16-15	15	16	0.06～0.7	ブラケット	10	1個	3,360円( 3,696円 )	在庫品1日目当日出荷可能
MSPCB16-30	30	16	0.06～0.7	ブラケット	10	1個	3,360円( 3,696円 )	在庫品1日目当日出荷可能
MSPCB16-45	45	16	0.06～0.7	ブラケット	10	1個	3,490円( 3,839円 )	在庫品1日目当日出荷可能
MSPCB16-60	60	16	0.06～0.7	ブラケット	10	1個	3,490円( 3,839円 )	在庫品1日目当日出荷可能
MSPCB20-15	15	20	0.06～0.7	ブラケット	10	1個	4,990円( 5,489円 )	在庫品1日目当日出荷可能
MSPCB20-25	25	20	0.06～0.7	ブラケット	10	1個	4,990円( 5,489円 )	在庫品1日目当日出荷可能
MSPCB20-50	50	20	0.06～0.7	ブラケット	10	1個	5,220円( 5,742円 )	在庫品1日目当日出荷可能
MSPCB20-100	100	20	0.06～0.7	ブラケット	10	1個	5,530円( 6,083円 )	在庫品1日目当日出荷可能
MSPCB25-15	15	25	0.06～0.7	ブラケット	10	1個	5,740円( 6,314円 )	在庫品1日目当日出荷可能
MSPCB25-25	25	25	0.06～0.7	ブラケット	10	1個	5,740円( 6,314円 )	在庫品1日目当日出荷可能
MSPCB25-50	50	25	0.06～0.7	ブラケット	10	1個	5,990円( 6,589円 )	在庫品1日目当日出荷可能
MSPCB25-100	100	25	0.06～0.7	ブラケット	10	1個	6,410円( 7,051円 )	在庫品1日目当日出荷可能
MSPCB32-15	15	32	0.06～0.7	ブラケット	10	1個	5,950円( 6,545円 )	在庫品1日目当日出荷可能
MSPCB32-25	25	32	0.06～0.7	ブラケット	10	1個	5,950円( 6,545円 )	在庫品1日目当日出荷可能
MSPCB32-50	50	32	0.06～0.7	ブラケット	10	1個	6,200円( 6,820円 )	在庫品1日目当日出荷可能
MSPCB32-100	100	32	0.06～0.7	ブラケット	10	1個	6,620円( 7,282円 )	在庫品1日目当日出荷可能
MSPCN6-15	15	6	0.12～0.7	なし	10	1個	2,180円( 2,398円 )	在庫品1日目当日出荷可能
MSPCN6-30	30	6	0.12～0.7	なし	10	1個	2,180円( 2,398円 )	在庫品1日目当日出荷可能
MSPCN6-45	45	6	0.12～0.7	なし	10	1個	2,310円( 2,541円 )	在庫品1日目当日出荷可能
MSPCN6-60	60	6	0.12～0.7	なし	10	1個	2,310円( 2,541円 )	在庫品1日目当日出荷可能
MSPCN10-15	15	10	0.06～0.7	なし	10	1個	2,560円( 2,816円 )	在庫品1日目当日出荷可能
MSPCN10-30	30	10	0.06～0.7	なし	10	1個	2,560円( 2,816円 )	在庫品1日目当日出荷可能
MSPCN10-45	45	10	0.06～0.7	なし	10	1個	2,770円( 3,047円 )	在庫品1日目当日出荷可能
MSPCN10-60	60	10	0.06～0.7	なし	10	1個	2,770円( 3,047円 )	在庫品1日目当日出荷可能
MSPCN16-15	15	16	0.06～0.7	なし	10	1個	3,020円( 3,322円 )	在庫品1日目当日出荷可能
MSPCN16-30	30	16	0.06～0.7	なし	10	1個	3,020円( 3,322円 )	在庫品1日目当日出荷可能
MSPCN16-45	45	16	0.06～0.7	なし	10	1個	3,150円( 3,465円 )	在庫品1日目当日出荷可能
MSPCN16-60	60	16	0.06～0.7	なし	10	1個	3,150円( 3,465円 )	在庫品1日目当日出荷可能
MSPCN20-15	15	20	0.06～0.7	なし	10	1個	4,460円( 4,906円 )	在庫品1日目当日出荷可能
MSPCN20-25	25	20	0.06～0.7	なし	10	1個	4,460円( 4,906円 )	在庫品1日目当日出荷可能
MSPCN20-50	50	20	0.06～0.7	なし	10	1個	4,690円( 5,159円 )	在庫品1日目当日出荷可能
MSPCN20-100	100	20	0.06～0.7	なし	10	1個	5,010円( 5,511円 )	在庫品1日目当日出荷可能
MSPCN25-15	15	25	0.06～0.7	なし	10	1個	5,080円( 5,588円 )	在庫品1日目当日出荷可能
MSPCN25-25	25	25	0.06～0.7	なし	10	1個	5,080円( 5,588円 )	在庫品1日目当日出荷可能
MSPCN25-50	50	25	0.06～0.7	なし	10	1個	5,320円( 5,852円 )	在庫品1日目当日出荷可能
MSPCN25-100	100	25	0.06～0.7	なし	10	1個	5,740円( 6,314円 )	在庫品1日目当日出荷可能
MSPCN32-15	15	32	0.06～0.7	なし	10	1個	5,250円( 5,775円 )	在庫品1日目当日出荷可能
MSPCN32-25	25	32	0.06～0.7	なし	10	1個	5,250円( 5,775円 )	在庫品1日目当日出荷可能
MSPCN32-50	50	32	0.06～0.7	なし	10	1個	5,490円( 6,039円 )	在庫品1日目当日出荷可能
MSPCN32-100	100	32	0.06～0.7	なし	10	1個	5,910円( 6,501円 )	在庫品1日目当日出荷可能

基本情報

【特長】場所をとらない小型のペン型複動タイプのシリンダです。

(i)ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応		個別対応
数量区分	小口		大口
数量	1〜4	5〜10	11～
値引率	基準単価	5％	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

■ エアシリンダ　－ペン型タイプ－　構造図
エアシリンダ　ペン型複動タイプ:関連画像

■[ M ]ペン型タイプ：部品詳細

番号	部品名称	φ6	φ10	φ16	φ20	φ25	φ32
①	ロッドカバー	A6061
②	ヘッドカバー	A6061
③	ピストンロッド	SUS303			S45C
④	ピストン	A6061 (注)
⑤	チューブ	SUS304
⑥	ロッドパッキン	NBR
⑦	マグネット	プラスチックマグネット
⑧	ピストンパッキン	NBR
⑨	クッション	NBR
⑩	ボディナット	C3604−CD			SS400
⑪	ロッドナット	C3604−CD			SS400
⑫	ウェアリング	―		テフロン
⑬	ピストンボルト	―			SCM435
⑭	フート	SS400

（注）φ10,16はC3604－CD、φ25はPOM

■許容先端横荷重表 ■許容運動エネルギー表 [ ! ]理論基準速度はこちらをご参照ください。

■理論出力単位（N）

チューブ内径（mm）	作動方向	使用圧力（MPa）
チューブ内径（mm）	作動方向	0.2	0.3	0.4	0.5	0.6	0.7
6	押し側	5.7	8.5	11.3	14.1	17	19.8
6	引き側	4.2	6.4	8.5	10.6	12.7	14.8
10	押し側	15.7	23.6	31.4	39.3	47.1	55
10	引き側	13.2	19.8	26.4	33	39.6	46.2
16	押し側	40	60	80	101	121	141
16	引き側	36	54	73	91	109	127
20	押し側	63	94	126	157	189	220
20	引き側	47	71	94	118	141	165
25	押し側	98	147	196	245	295	344
25	引き側	83	124	165	206	247	289
32	押し側	161	241	322	402	483	563
32	引き側	138	207	277	346	415	484

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
