ホルダ　－Ｌ型タイプ－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.2-1598

評価 5.0平均満足度5.0 この商品のレビューをみる（1件）

通常価格(税別): 3,530円～ 6,310円

税込価格: 3,883円～ 6,941円

簡易接続型のフローティングジョイントと組み合わせることができるホルダです。

詳細情報を確認する

環境対応：

RoHS対応（10物質）
特性・用途：

該当なし
種類：

スロットイン形
単品セット：

ホルダ単体
取付け面：

下面取付け
本体材質：

SS400
詳細材質：

SS400
表面処理：

塩浴軟窒化
材質証明書：

対象
材質証明書：材質：

SS400
材質証明書：表面処理：

塩浴軟窒化

(i)ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定8件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

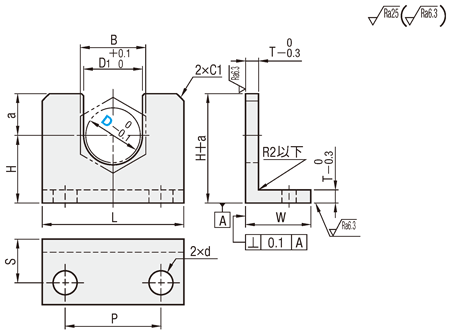

外形図・規格表

[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、面取り公差は除く。

Type	[ M ]材質	[ S ]表面処理	[ H ]表面硬度
HLRL	SS400	塩浴軟窒化	500HV〜

[ ! ]塩浴軟窒化処理により色ムラが発生する場合がございますが、機能面に影響ありません。
[ ! ]「塩浴軟窒化」の詳細はこちらをご参照ください。

規格表

型式

HLRL10

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		H	B	D₁	T	L	W	a	P	S	d	￥基準単価
Type	D
HLRL	7	20	10	8	6	19	22	6	10	14	4.5	3,360
	8	25	12	9		22		7	12		5.5	3,640
	10		14	11		25		8	14			3,960
	13	30	17	14		32		10	20		6.5	4,310
	16		21	18	8	38	32	12	26	20		4,660
	18	35	23	20		50		14	34		9	5,040
	21	40	26	23	10		40	15		25		5,460
	25	45	30	27		60		19	40		11	6,010

型番リスト

表示件数:

型番	適応シリンダロッドねじ径 D(φ)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

HLRL7	7	10	1個	3,530円( 3,883円 )	3日目
HLRL8	8	10	1個	3,820円( 4,202円 )	3日目
HLRL10	10	10	1個	4,160円( 4,576円 )	3日目
HLRL13	13	10	1個	4,530円( 4,983円 )	3日目
HLRL16	16	10	1個	4,890円( 5,379円 )	3日目
HLRL18	18	10	1個	5,290円( 5,819円 )	3日目
HLRL21	21	10	1個	5,730円( 6,303円 )	3日目
HLRL25	25	10	1個	6,310円( 6,941円 )	3日目
