ナックルジョイント －工具レスタイプ－
- 数量スライド割引
- 通常価格(税別)
- 990円 ～ 3,370円
- 税込価格
- 1,089円 ～ 3,707円

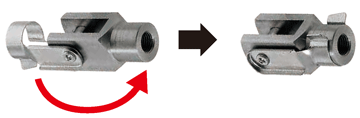

ワンタッチで開閉することができ、メンテナンス性に優れたナックルジョイントです。
-
- タイプ：
- 二山ナックルジョイント
-
- アクセサリ付属：
- 付属なし
-
- 材質証明書：
- 対象
(i)ご注意
- 23年3月に販売終了予定（在庫無くなり次第販売終了）となります。
類似品は Y-J10又はY-J16 となります。仕様の違いをご確認ください。 - 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
外形図・規格表
| Type | [ M ]材質 | [ S ]表面処理 | |
| セット品 | 本体 | バネピン | |
| NJUT | S45C相当 | SUS304 | 三価クロメ−ト |
| NJUTS | SUS304 | − | |
規格表
| 型式 |
| NJUT6 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | M×Pitch | D | ±0.1 | B | ±0.2 | U | A | L | L1 | D1 | E | X | ￥基準単価 | ||
| Type | M | セット品 | |||||||||||||
| NJUT | NJUTS | ||||||||||||||
| セット品 NJUT NJUTS | 4 | M4×0.7 | 4.2 | 4.3 | 6 | 21 | 16 | 13 | 11 | 8.5 | 8 | 990 | 1,400 | ||
| 5 | M5×0.8 | 6.8 | 5.3 | 12 | 31 | 24 | 22 | 16 | 12.5 | 9 | 1,120 | 1,750 | |||
| 6 | M6×1.0 | 6.8 | 1,120 | 1,750 | |||||||||||
| 8 | M8×1.25 | 10.5 | 8.3 | 20 | 52 | 42 | 38 | 26 | 21 | 14 | 1,320 | 2,410 | |||
| 10 | M10×1.25 | 10.3 | 1,540 | 3,370 | |||||||||||
| セット品 適用M | D1−0.03 −0.07 | A1 | B1 | Y | L2 | L3 | H | F | G | S | R | C |
| 4 | 4 | 9.5 | 5 | 3 | 18 | 13 | 4 | 3 | 3 | 6 | 4.5 | 1 |
| 5・6 | 6.5 | 14 | 7 | 4 | 28 | 18 | 6 | 4 | 5 | 6.5 | 1.5 | |
| 8・10 | 10 | 20 | 10 | 6 | 48 | 28 | 8 | 6 | 10 | 11 | 2 |
型番リスト
- 表示件数:
RoHS対応（10物質）
|
該当なし
|
M4
|
[スチール] S45C相当
|
三価クロメート
|
本体：S45C相当|バネピン：SUS304
|
三価クロメート
| 10 | 1個 | 990円(
1,089円
) | 3日目 | |
RoHS対応（10物質）
|
該当なし
|
M5
|
[スチール] S45C相当
|
三価クロメート
|
本体：S45C相当|バネピン：SUS304
|
三価クロメート
| 10 | 1個 | 1,120円(
1,232円
) | 3日目 | |
RoHS対応（10物質）
|
該当なし
|
M6
|
[スチール] S45C相当
|
三価クロメート
|
本体：S45C相当|バネピン：SUS304
|
三価クロメート
| 10 | 1個 | 1,120円(
1,232円
) | 3日目 | |
RoHS対応（10物質）
|
該当なし
|
M8
|
[スチール] S45C相当
|
三価クロメート
|
本体：S45C相当|バネピン：SUS304
|
三価クロメート
| 10 | 1個 | 1,320円(
1,452円
) | 3日目 | |
RoHS対応（10物質）
|
該当なし
|
M10
|
[スチール] S45C相当
|
三価クロメート
|
本体：S45C相当|バネピン：SUS304
|
三価クロメート
| 10 | 1個 | 1,540円(
1,694円
) | 3日目 | |
RoHS対応（10物質）
|
該当なし
|
M4
|
SUS304
|
無し
|
本体：SUS304|バネピン：SUS304
|
-
| 10 | 1個 | 1,400円(
1,540円
) | 3日目 | |
RoHS対応（10物質）
|
該当なし
|
M5
|
SUS304
|
無し
|
本体：SUS304|バネピン：SUS304
|
-
| 10 | 1個 | 1,750円(
1,925円
) | 3日目 | |
RoHS対応（10物質）
|
該当なし
|
M6
|
SUS304
|
無し
|
本体：SUS304|バネピン：SUS304
|
-
| 10 | 1個 | 1,750円(
1,925円
) | 3日目 | |
RoHS対応（10物質）
|
該当なし
|
M8
|
SUS304
|
無し
|
本体：SUS304|バネピン：SUS304
|
-
| 10 | 1個 | 2,410円(
2,651円
) | 3日目 | |
RoHS対応（10物質）
|
該当なし
|
M10
|
SUS304
|
無し
|
本体：SUS304|バネピン：SUS304
|
-
| 10 | 1個 | 3,370円(
3,707円
) | 3日目 |
Loading...
詳細情報
基本情報
ワンタッチで開閉することができ、メンテナンス性に優れたナックルジョイントです。
(i)ご注意
- 23年3月に販売終了予定（在庫無くなり次第販売終了）となります。
類似品は Y-J10又はY-J16 となります。仕様の違いをご確認ください。 - 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
概要・仕様
仕様・概要
ワンタッチで組み付け（取り外し）が可能です。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
