ナックルジョイント －超短タイプ－
- 数量スライド割引
- 通常価格(税別)
- 2,700円 ～ 8,400円
- 税込価格
- 2,970円 ～ 9,240円
１山２山を組み合わせ、非常に省スペースで使用できるナックルジョイントです。
-
- 環境対応：
- RoHS対応（10物質）
-
- 特性・用途：
- 該当なし
-
- タイプ：
- 一山ナックルジョイント
-
- アクセサリ付属：
- 付属なし
-
- 材質証明書：
- 対象
(i)ご注意
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
外形図・規格表
[ ! ]指示無き寸法公差はJISB0405m級に準じる。
| Type | [ M ]材質 | [ S ]表面処理 |
| NJCB | S45C相当 | 四三酸化鉄皮膜 |
| NJCM | 無電解ニッケルメッキ | |
| NJCS | SUS304 | − |
規格表
| 型式 |
| NJCS10−1.25 NJCB18−1.5 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | A | B | d | F | W | P | T | P1 | a | S | S1 | (C) | d1 | d2 | H | 質量(g) | ￥基準単価 | |||
| Type | M－Pitch | NJCB | NJCM | NJCS | ||||||||||||||||
| NJCB NJCM NJCS | 3－0.5 | 18 | 10.5 | 5 | 11 | 19 | 13.5 | 5.5 | 8 | 0.3 | 4 | 5 | 11.6 | 2.8 | 4.5 | 3 | 21 | 2,700 | 2,970 | 5,030 |
| 4－0.7 | 19 | 11.5 | 12 | 20.5 | 15 | 9.5 | 5.5 | 12.7 | 26 | 2,770 | 3,060 | 5,190 | ||||||||
| 5－0.8 | 20 | 25.5 | 18 | 7.5 | 10.5 | 6 | 13.9 | 3.5 | 6.5 | 3.5 | 36 | 2,850 | 3,140 | 5,320 | ||||||
| 6－1.0 | 12.5 | 6 | 13 | 27 | 20 | 7 | 13 | 5 | 39 | 3,150 | 3,470 | 5,920 | ||||||||
| 8－1.0 | 24 | 17 | 8 | 16 | 34 | 26 | 8 | 18 | 7 | 8.5 | 19.6 | 82 | 3,450 | 3,790 | 6,450 | |||||
| 10－1.25 | 30 | 20.5 | 10 | 20 | 38 | 29 | 9 | 20 | 8 | 10.5 | 24.3 | 4.5 | 8 | 4.5 | 139 | 3,820 | 4,200 | 7,170 | ||
| 12－1.25 | 36 | 25 | 12 | 24 | 44 | 34 | 10 | 24 | 10 | 12.5 | 28.9 | 230 | 4,050 | 4,450 | 7,570 | |||||
| 14－1.5 | 42 | 28.5 | 14 | 28 | 52 | 40 | 12 | 28 | 11 | 14.5 | 33.5 | 5.5 | 9.5 | 5.5 | 365 | 4,200 | 4,620 | 7,860 | ||
| 16－1.5 | 48 | 33 | 16 | 32 | 60 | 46 | 14 | 32 | 0.5 | 13 | 16 | 37 | 542 | 4,350 | 4,790 | 8,150 | ||||
| 18－1.5 | 54 | 36 | 18 | 36 | 68 | 52 | 16 | 36 | 14 | 18 | 41.6 | 764 | 4,500 | 4,950 | 8,400 | |||||
型番リスト
- 表示件数:
| 型番 |
ねじサイズ M(mm) |
ねじピッチ(mm) |
材質 |
表面処理 |
材質証明書：材質 |
材質証明書：表面処理 | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
M10
|
1.25
|
[スチール] S45C相当
|
四三酸化鉄皮膜
|
S45C相当
|
四三酸化鉄皮膜
| 10 | 1個 | 3,820円(
4,202円
) | 3日目 | |
M10
|
1.25
|
[スチール] S45C相当
|
無電解ニッケルメッキ
|
S45C相当
|
無電解ニッケルメッキ
| 10 | 1個 | 4,200円(
4,620円
) | 3日目 | |
M10
|
1.25
|
SUS304
|
無し
|
SUS304
|
-
| 10 | 1個 | 7,170円(
7,887円
) | 3日目 |
Loading...
詳細情報
基本情報
１山２山を組み合わせ、非常に省スペースで使用できるナックルジョイントです。
(i)ご注意
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
概要・仕様
仕様・概要

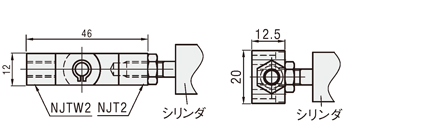

従来のナックルジョイントと比較すると、
①非常に省スペースで使用できます。
②支持する軸が一体となっています。
③部品点数が少なく、組立が容易にできます。
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
