熱風発生ユニット　－標準タイプ－

熱風発生ユニット　－標準タイプ－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 熱風発生ユニット　－標準タイプ－
  • 熱風発生ユニット　－標準タイプ－
  • 熱風発生ユニット　－標準タイプ－
  • 熱風発生ユニット　－標準タイプ－
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
126,000円 ～ 288,750円
税込価格
138,600円 ～ 317,625円

熱風発生ユニットになります。【電源周波数】50/60Hz共用

詳細情報を確認する

(i)ご注意

  • 本商品は、設備用の一般工業向け製品です。設備組込み用途以外での使用を禁止しております。
  • 安全にお使いいただくために、取扱説明書をしっかりお読みください。
  • 本製品はUL規格非対応です。
  • 送風用の断熱ホースは付属しておりません。こちらをご利用ください。
  • サンプルの貸出には対応しておりません。

型番

未確定3件の候補があります。

Loading...

外形図・規格表

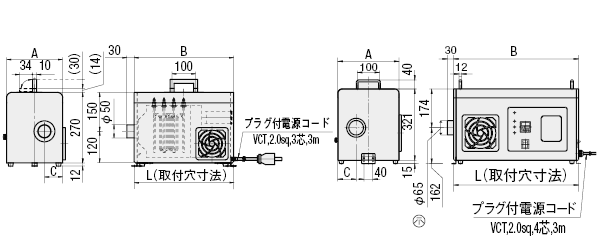

外形図

MAHY1310
MAHY3020

プラグ形状：

MAHY5020

MAHY1310・3020

MAHY5020

　

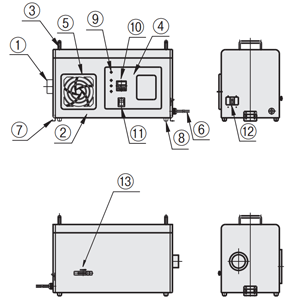

番号名称
①吐出口
②本体ケース（SPCC/塗装）
③取手
④操作パネル
⑤吸入口
⑥プラグ付電源コード
⑦固定金具（SUS304）
番号名称
⑧ゴム足
⑨動作表示灯
⑩温度調節器
⑪運転・停止スイッチ
⑫ブレーカ
⑬風量調節ツマミ
・NO.3020のプラグ型式はWF5320となります。
・NO.5020のプラグ型式はWF5420となります。

規格表

型式
MAHY3020
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式ABCLヒータ容量
(kw)		電圧
(V)		周波数
(Hz)		￥基準単価
TypeNo.1〜2台
MAHY1310215380703831.310050/60共用126,000
302025045087.54533.0200138,600
502027556182.55605.0200288,750
[ ! ]表示数量超えはWOSにてご確認ください。
■特長
ミスミの熱風発生ユニットは、空気加熱用シースヒータを内部に配置し、
送風機・温調コントローラを一体化したコンパクトなヒータユニットです。
温調コントローラには、PID制御方式の温調器を採用し、効率良く温度制御出来ます。
（温調器の詳細につきましては、>>こちらを参照願います。）
■共通仕様
 MAHY1310MAHY3020MAHY5020
電源単相100V単相200V三相200V
ヒータ容量1.3kw3.0kw5.0kw
温度調節範囲常温～200℃常温～300℃常温～350℃
吐出口径φ50φ65
※最大風量全開時1.0/1.（4 50Hz/60Hz）2.7/3.（2 50Hz/60Hz）
1/3開時0.3/0.（4 50Hz/60Hz）1.0/1.（3 50Hz/60Hz）
吸気温度常温
制御機構：温度表示デジタル表示
：制御駆動SSR駆動
　：温度センサK熱電対
：安全回路過昇/インターロック
風量調節方式手動ダンパー
重量10kg13kg27kg
※最大風量は参考値です。
[ ! ]絶対に使用最高温度以上で使用しないでください。故障の原因になります。
[ ! ]運転中に吐出口付近を絶対に触らないでください。高温であるため火傷します。
[ ! ]防水仕様ではありません。絶対に水等液体が掛からないようにしてください。
[ ! ]定格電圧（V）以上での使用はしないでください。
[ ! ]本製品に外部入力端子、通信機能はございません。

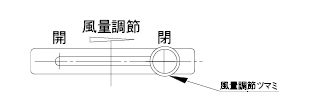

■風量調節
本体側面の「風量調節ツマミ」を左右に動かすことにより調節できます。

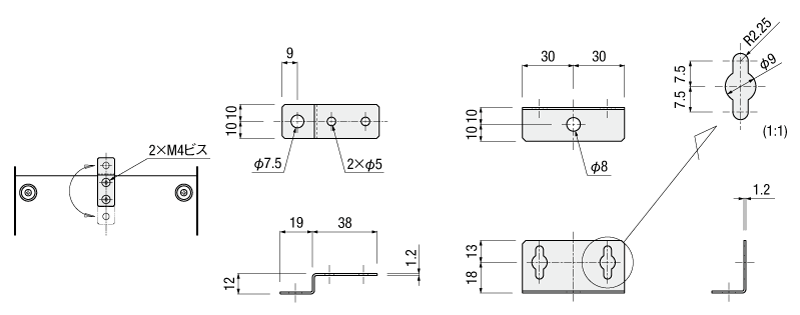

取付方法

●固定金具によるねじ止め
① 固定金具に取付けてあるM4ボルトをはずし、金具を下図のように取付けてください。
② M6ボルトを2本用意し、本体を固定してください。

MAHY1310・3020 MAHY5020

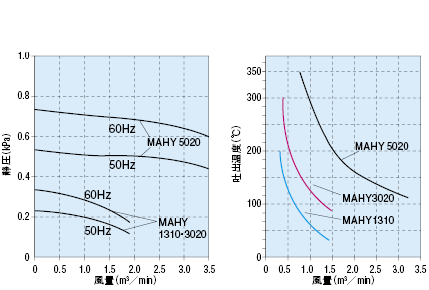

■性能曲線

●送風機の性能特性

MAHY1310・3020・5020

●熱風温度・風量特性

使用例

集積フード：HOSYSは>>こちら
耐熱ダクトホース：HOTDHは>>こちら

故障診断

次のような現象が発生した場合は点検をお願いいたします。
点検・処置をしても改善しない場合、Web問合せフォーム等にお問合せください。
現象 原因・処置
運転しない→・本体に通電されているか
（POWERランプが点灯しているか）		→・供給側のブレーカの点検
・コンセントプラグが外れていないか
・停電していないか
停止しない→・STOP後、FANは冷却運転を
　約 6 分間行います		→・故障ではございません。
風量が少ない→・吸引口、吐出口の詰まり
・配管内を風が流れにくい		→・送風機の吸引口金網にゴミ等の詰まりはないか
・配管の極端な曲げ・絞りは無いか
熱風が出ない→・設定温度が低い
・温度以上によりヒーター電源が切れて冷却している		→・設定温度を上げてください
・冷却後、復帰する場合は故障ではありません
熱風が設定温度まで上がらない→・風量が多い→・吸入口にダンパー等を設けて、風量を下げてください
・オートチューニングをお試しください
ヒーターが途中で切れる→・温度異常によりヒーター電源が切れている→・冷却後、復帰する場合は故障ではありません
・吸引口、吐出口をふさいでいないか確認ください
熱風が途中で止まる→・送風機の異常
・送風機に過負荷が掛かり送風停止		→点検後、改善しない場合は修理のお問合せください。
振動がする→・正しく据え付けられているか
・パネルの取付ネジが緩んでいないか		→・正しく据え付けてください
・確実に締め付けてください

オートチューニングについて

オートチューニングはお客様の使用環境に合わせ、最適な設定値(PID制御)に整える機能です。
温調機の環境設定がわからない。ON/OFF制御で設定しても温度が上昇し続ける、
もしくは上昇と下降を繰り返す......など、動作が安定しない場合は右記動画
「オートチューニング」をお試しください。

チューニング設定

型番リスト

表示件数:
  1. 1
型番
ヒーター容量(kw)
電源
使用周囲温度範囲(℃)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
1.3
単相100V
～350

1個

126,000円( 138,600円 )

5日目

3
単相200V
～200

1個

138,600円( 152,460円 )

5日目

5
三相200V
～300

1個

288,750円( 317,625円 )

5日目

  1. 1

Loading...

詳細情報

基本情報

熱風発生ユニットになります。【電源周波数】50/60Hz共用

(i)ご注意

  • 本商品は、設備用の一般工業向け製品です。設備組込み用途以外での使用を禁止しております。
  • 安全にお使いいただくために、取扱説明書をしっかりお読みください。
  • 本製品はUL規格非対応です。
  • 送風用の断熱ホースは付属しておりません。こちらをご利用ください。
  • サンプルの貸出には対応しておりません。

納期・価格

納期

 5 日目出荷
    ご注文締切
急ストークB3日目出荷500円/1台PM 8:00迄>>こちら

出荷日については、こちらをご覧ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
