熱風発生ユニット　－循環タイプ－

熱風発生ユニット　－循環タイプ－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 規格拡大
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
220,500円 ～ 410,550円
税込価格
242,550円 ～ 451,605円

装置から出た熱風を再び吸い込むことができるため、熱効率に優れています。

詳細情報を確認する

(i)ご注意

  • 本商品は、設備用の一般工業向け製品です。設備組込み用途以外での使用を禁止しております。
  • 安全にお使いいただくために、取扱説明書をしっかりお読みください。
  • 本製品はUL規格非対応です。
  • 送風用の断熱ホースは付属しておりません。こちらをご利用ください。
  • サンプルの貸出には対応しておりません。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定4件の候補があります。

Loading...

外形図・規格表

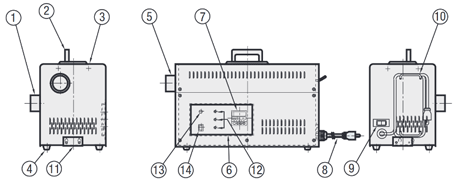

外形図

MAHYC

番号名称
①吸入口
②取手
③本体（SPCC）
④ゴム足
⑤吐出口
⑥操作パネル
⑦温度調節器
番号名称
⑧電源コ－ド
⑨電源ブレ－カ
⑩コ－ドスプ－ル
⑪固定金具（SUS304）
⑫動作表示灯
⑬電源表示灯
⑭運転停止スイッチ
[ ! ]⑩はMAHYC1010のみ対応

規格表

型式
MAHYC1010
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式AA1A2BB1B2CD1D2HH1H2T1T2T3T4ヒータ容量電圧周波数￥基準単価
TypeNo(Kw)(V)(Hz)1～2台
M A H Y C101020664142450344106735050268135133303012411.010050/60共用220,500
12102227814542232994695050260132128303012411.210050/60共用234,150
5020287119168584478106837575361243118293816415.020050/60共用331,800
10020302116186665506159991001003801901902739164110.020050/60共用410,550
[ ! ]表示数量超えはWOSにてご確認ください。
■仕様
 MAHYC1010MAHYC1210MAHYC5020MAHYC10020
電源単相 100V単相 100V三相 200V三相 200V
ヒータ容量1.0kW1.2kW5.0kW10.0kW
温度調節範囲常温～200℃常温～230℃常温～250℃常温～250℃
※最大風量(50/60Hz)1.1/1.2 m3/min1.2 m3/min(60Hz)4.0 m3/min(60Hz)7.6 m3/min(60Hz)
最大静圧(50/60Hz)0.2/0.3kPa0.2kPa(60Hz)0.44kPa(60Hz)0.8kPa(60Hz)
制御機構：温度表示デジタル表示デジタル表示デジタル表示デジタル表示
　　　　：制御駆動PID制御/SSR駆動PID制御/SSR駆動PID制御/SSR駆動PID制御/SSR駆動
　　　　：温度センサK熱電対K熱電対K熱電対K熱電対
　　　　：安全回路過昇/インターロック過昇/インターロック過昇/インターロック過昇/インターロック
最大騒音(最大風量時)63dB70dB82dB85dB
風量調整無インバータ(30～60Hz)インバータ(30～60Hz)インバータ(30～60Hz)
吸込気体温度常温～150℃常温～170℃常温～170℃常温～180℃
電源コードVCTF 3芯×2sq(3m)VCTF 3芯×2sq(3m)2PNCT 4芯×2sq(3m)2PNCT 4芯×5.5sq(3m)
重量9kg12kg33kg40kg
※最大風量は参考値です。
[ ! ]絶対に使用最高温度以上で使用しないでください。故障の原因になります。
[ ! ]運転中に吐出口付近を絶対に触らないでください。高温であるため火傷します。
[ ! ]防水仕様ではありません。絶対に水等液体が掛からないようにしてください。
[ ! ]定格電圧（V）以上での使用はしないでください。
[ ! ]本製品に外部入力端子、通信機能はございません。
■性能曲線

風量曲線図（60Hz）

温度性能曲線（フレッシュ）

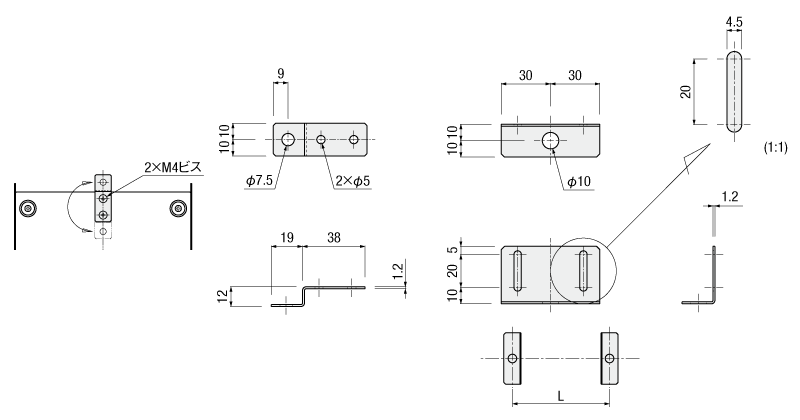

取付方法

●固定金具によるねじ止め
① 固定金具に取付けてあるM4ボルトをはずし、
金具を右図のように取付けてください。
② M6ボルトを2本用意し、
本体を固定してください。

No.1010

No.1210・5020・10020

固定穴寸法
No.L
1210422
5020584
10020665

故障診断

次のような現象が発生した場合は点検をお願いいたします。
点検・処置をしても改善しない場合、Web問合せフォーム等にお問合せください。
現象 原因・処置
運転しない→・本体に通電されているか
（POWERランプが点灯しているか）		→・供給側のブレーカの点検
・コンセントプラグが外れていないか
・停電していないか
停止しない→・STOP後、FANは冷却運転を
　約 6 分間行います		→・故障ではございません。
風量が少ない→・吸引口、吐出口の詰まり
・配管内を風が流れにくい		→・送風機の吸引口金網にゴミ等の詰まりはないか
・配管の極端な曲げ・絞りは無いか
熱風が出ない→・設定温度が低い
・温度以上によりヒーター電源が切れて冷却している		→・設定温度を上げてください
・冷却後、復帰する場合は故障ではありません
熱風が設定温度まで上がらない→・風量が多い→・吸入口にダンパー等を設けて、風量を下げてください
・オートチューニングをお試しください
ヒーターが途中で切れる→・温度異常によりヒーター電源が切れている→・冷却後、復帰する場合は故障ではありません
・吸引口、吐出口をふさいでいないか確認ください
熱風が途中で止まる→・送風機の異常
・送風機に過負荷が掛かり送風停止		→点検後、改善しない場合は修理のお問合せください。
振動がする→・正しく据え付けられているか
・パネルの取付ネジが緩んでいないか		→・正しく据え付けてください
・確実に締め付けてください

オートチューニングについて

オートチューニングはお客様の使用環境に合わせ、最適な設定値(PID制御)に整える機能です。
温調機の環境設定がわからない。ON/OFF制御で設定しても温度が上昇し続ける、
もしくは上昇と下降を繰り返す......など、動作が安定しない場合は右記動画
「オートチューニング」をお試しください。

チューニング設定

型番リスト

表示件数:
  1. 1
型番
ヒーター容量(kw)
電源
使用周囲温度範囲(℃)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
10.0
三相200V
～250

1個

410,550円( 451,605円 )

5日目

1
単相100V
～200

1個

220,500円( 242,550円 )

5日目

1.2
単相100V
～230

1個

234,150円( 257,565円 )

5日目

5
三相200V
～250

1個

331,800円( 364,980円 )

5日目

  1. 1

Loading...

詳細情報

基本情報

装置から出た熱風を再び吸い込むことができるため、熱効率に優れています。

(i)ご注意

  • 本商品は、設備用の一般工業向け製品です。設備組込み用途以外での使用を禁止しております。
  • 安全にお使いいただくために、取扱説明書をしっかりお読みください。
  • 本製品はUL規格非対応です。
  • 送風用の断熱ホースは付属しておりません。こちらをご利用ください。
  • サンプルの貸出には対応しておりません。

納期・価格

納期

 5 日目出荷
    ご注文締切
急ストークB3日目出荷500円/1台PM 8:00迄>>こちら

出荷日については、こちらをご覧ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
