ミスミ

ミスミ

カートリッジヒータ　リード線保護型・内部結線タイプ

カートリッジヒータ　リード線保護型・内部結線タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • カートリッジヒータ　リード線保護型・内部結線タイプ
  • カートリッジヒータ　リード線保護型・内部結線タイプ
  • カートリッジヒータ　リード線保護型・内部結線タイプ
  • カートリッジヒータ　リード線保護型・内部結線タイプ
  • カートリッジヒータ　リード線保護型・内部結線タイプ
  • カートリッジヒータ　リード線保護型・内部結線タイプ
評価 0.0 0件のレビュー（商品レビューの投稿ができます） この商品のFAQをみる(3件)
通常価格(税別)
 -
税込価格
 -

リード線がシース内部で結線されているため、曲げや振動に対しても断線しにくい構造...

詳細情報を確認する

  • 最高使用温度(℃)：
    600
  • 分類：
    ヒータ
  • 材質証明書：
    対象外

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

クランプ＆溶着装置

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定428件の候補があります。

Loading...

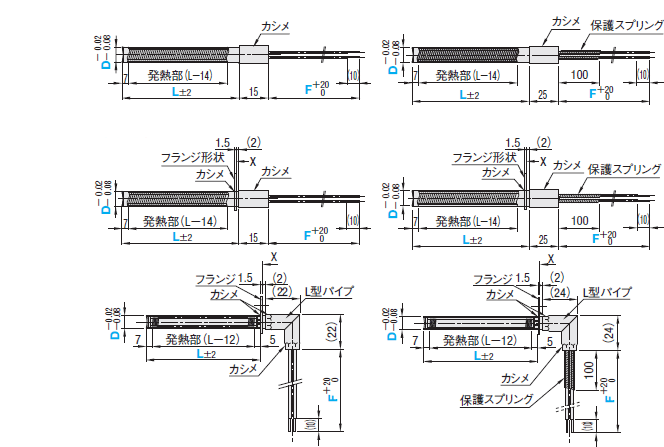

外形図・規格表



(保護スプリング無)

(保護スプリング付)

・ストレート型
　(フランジ無し)

MCHG

MCSG

・ストレート型
　(フランジ付)

MCHGA(フランジA形状)
MCHGB(フランジB形状)

MCSGC(フランジC形状)

・L型
　(フランジ付)

MLHGA(フランジA形状)

MLSGA(フランジA形状)

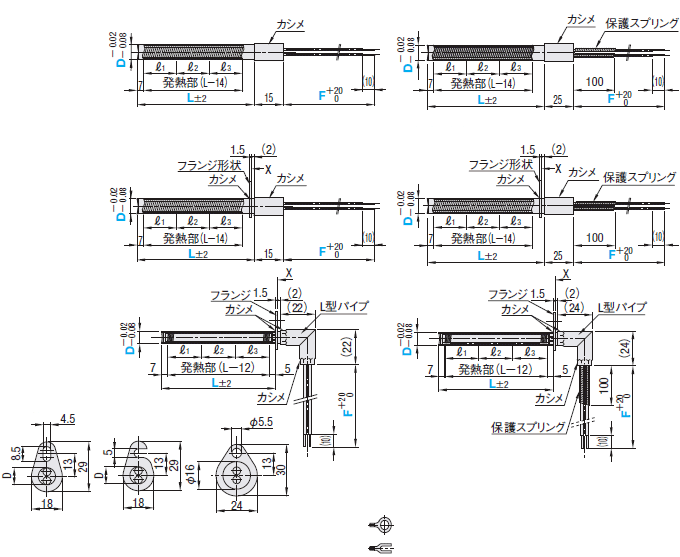

■均熱タイプ



(保護スプリング無)

(保護スプリング付)

・ストレート型
　(フランジ無し)

MCHGC

MCSGC

・ストレート型
　(フランジ付)

MCHGAC(フランジA形状)
MCHGBC(フランジB形状)

MCSGCC(フランジC形状)

・L型
　(フランジ付)

MLHGAC(フランジA形状)

MLSGAC(フランジA形状)

＜X矢視図＞

A形状

B形状

C形状

[ ! ]D=16をご選択時のみ適用

端子選択

N(圧着端子無し)

M(丸型圧着端子付)

Y(Y型圧着端子付)

[ M ]材質
本体：SUS304
リード線：下記参照
端子：銅(すずメッキ)
フランジ：SUS材

[ ! ]最高使用温度：600℃

[ ! ]最高使用温度はシース部の温度です。リード線の耐熱温度に注意し、リード線は必ず取付穴から出すようにしてください。

■ニクロム線巻数比
 ℓ1ℓ2ℓ3
長さ比率111
巻数比A1.111.1
B1.311.3
[ ! ]発熱部の長さが3の倍数にならない場合、長さの比率は調整の上、1：1：1に近似させて製作します。

規格表

型式−L−V−W−Fリード線−端子

リード線種類 長さ
MCHGA8−150−V200−W250−R 1000−N
■フランジ無しタイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式L
指定1mm単位		V(電圧)
選択		W(電力)
指定10W単位		F(リ−ド線)端子
選択		￥ヒ−タ本体価格 基準単価￥リード線追加価格(本体＋)￥端子追加価格(本体＋)￥保護スプリング付
追加価格(本体＋)
リード線長さ100〜1000mmリード線長さ2000mm以上/m単価
TypeDリード線種類リード線長さL50〜100L101〜200L201〜300L301〜400SRSRNMY
保護スプリング無
MCHG

保護スプリング付
MCSG		650
〜
400		100 11050〜500S
R		300〜1000
(指定10mm
単位)

2000
3000
4000
5000
(固定寸)
※公差0～
＋50		N
M
Y		7,1308,0208,7509,52006001,2001,50003003001,070
200 22050〜1100
8100 11050〜5008,3209,30010,11010,960
200 22050〜1100
10100 11050〜6008,7309,54010,28011,040
200 22050〜1600
12100 11050〜9008,98010,19010,50011,280
200 22050〜1800
14100 11050〜9009,26010,67011,60012,750
200 22050〜1800
16100 11050〜10009,53011,14012,69014,210
200 22050〜2000
■フランジ付タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式L
指定1mm
単位		V(電圧)
選択		W(電力)
指定10W
単位		F(リ−ド線)端子
選択		￥ヒ−タ本体価格 基準単価￥リード線追加価格(本体＋)￥端子追加価格
(本体＋)		￥保護スプリング付
追加価格(本体＋)
ストレ−ト型L型リード線長さ100〜1000mmリード線長さ2000mm以上/m単価
TypeDリード線
種類		リード線
長さ		MCHGA・MCHGB・MCSGCMLHGA・MLSGASRSRNMY
L50〜100L101〜200L201〜300L301〜400L50〜100L101〜200L201〜300L301〜400
保護スプリング無
MCHGA
MCHGB
MLHGA

保護スプリング付
MLSGA		650
〜
400		100 11050〜500S
R		300〜1000
(指定10mm
単位)

2000
3000
4000
5000
(固定寸)
※公差0～
＋50		N
M
Y		8,8309,72010,43011,19010,30011,27012,05012,67006001,2001,50003003001,070
200 22050〜1100
8100 11050〜5009,05010,03010,82011,66010,87011,82012,64013,530
200 22050〜1100
10100 11050〜6009,45010,26010,98011,74011,21012,03012,79013,600
200 22050〜1600
12100 11050〜9009,71010,90011,20011,97011,42012,58012,99013,810
200 22050〜1800
14100 11050〜9009,99011,38012,31013,44011,57012,96013,87014,940
200 22050〜1800
保護スプリング付
MCSGC		16100 11050〜100010,26011,85013,40014,900－－－－
200 22050〜2000
[ ! ]2≦W/cm2≦15　W/cm2＝W/｛Dπ（L−14）※/100｝　※L型は（L−12）（全長ではなく、発熱部の電力密度で計算してください。）[ ! ]従来のリード線Fは「S」に変更になりました。
■均熱フランジ無しタイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式L
指定1mm単位		V(電圧)
選択		W(電力)
指定10W単位		F(リ−ド線)端子
選択		￥ヒ−タ本体価格
基準単価		￥リード線追加価格(本体＋)￥端子追加価格
(本体＋)		￥保護スプリング付
追加価格(本体＋)
リード線長さ100〜1000mmリード線長さ2000mm以上/m単価
Type巻線比Dリード線種類リード線長さL150〜200L201〜300SRSRNMY
保護スプリング無
MCHGC

保護スプリング付
MCSGC		A
(1.1:1:1.1)


B
(1.3:1:1.3)		6150〜250100 11070〜500S
R		300〜1000
(指定10mm
単位)

2000
3000
4000
5000
(固定寸)
※公差0～
＋50		N
M
Y		9,23010,06006001,2001,50003003001,070
200 220120〜600
8150〜300100 11070〜6009,64010,460
200 22070〜1000
10100 11070〜6009,88010,640
200 22070〜1000
12100 110110〜60010,54010,880
200 220110〜1200
14100 110130〜80011,54013,150
200 220130〜1600
16100 110130〜80013,27014,880
200 220130〜1600
■均熱フランジ付タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式L
指定1mm
単位		V(電圧)
選択		W(電力)
指定10W
単位		F(リ−ド線)端子
選択		￥ヒ−タ本体価格 基準単価￥リード線追加価格(本体＋)￥端子追加価格
(本体＋)		￥保護スプリング付
追加価格(本体＋)
ストレ−ト型L型リード線長さ100〜1000mmリード線長さ2000mm以上/m単価
Type巻線比Dリード線
種類		リード線長さMCHGAC・MCHGBC・MCSGCCMLHGAC・MLSGACSRSRNMY
L150〜200L201〜300L150〜200L201〜300
保護スプリング無
MCHGAC
MCHGBC
MLHGAC

保護スプリング付
MLSGAC		A
(1.1:1:1.1)


B
(1.3:1:1.3)		6150〜250100 11070〜500S
R		300〜1000
(指定10mm
単位)

2000
3000
4000
5000
(固定寸)
※公差0～
＋50		N
M
Y		9,98010,78011,99012,90006001,2001,50003003001,070
200 220120〜600
8150〜300100 11070〜60010,37011,20012,23013,090
200 22070〜1000
10100 11070〜60010,62011,37012,47013,240
200 22070〜1000
12100 110110〜60011,29011,60013,03013,440
200 220110〜1200
14100 110130〜80011,78012,72013,13014,220
200 220130〜1600
保護スプリング付
MCSGCC		16100 110130〜80013,44015,040－－
200 220130〜1600
[ ! ]2≦W/cm2≦15　W/cm2＝W/｛Dπ（L−14）※/100｝　※L型は（L−12）（全長ではなく、発熱部の電力密度で計算してください。）
■ リード線種類
記号リード線種類耐熱温度特長
Sガラス編組＋シリコンゴム＋ニッケル線180℃一般用
Rふっ素樹脂絶縁電線＋ニッケルメッキ軟銅線200℃耐薬品、耐水、耐候用
■ 端子種類
記号端子種類ねじ呼び
N圧着端子無し−
M圧着端子 －丸型－M4
Y圧着端子 －Y型－M4

商品概要

  • 発熱線とリード線をステンレスシース内部で結線しています。
  • 外部に圧着端子が出ていませんので、曲げや振動による断線に対し、より強い構造となっております。
  • フランジ部分はカシメられているため、取り外し・回転することはできません。


■基本構造



取り付け/固定方法

・被加熱金属ブロックの取付穴はできるだけクリアランス（すきま）を小さくしてください。
 ブロック穴加工はクリアランスが片側0.05以下を推奨致します。全てのヒータで取付穴はリーマ穴を推奨します。
 ※ヒータと被加熱物との密着度合は、ヒータの寿命に影響を与えます。
  また、大きなクリアランスは、昇温時間を長くし、温度制御に対する応答速度（レスポンス）が遅くなる原因となります。
 ※リード線の外径は、電圧・電力量により異なりますが、おおよそφ2～φ4の範囲になります。



・カートリッジヒータが取付穴から抜けないようにする際は、下記のように固定してください。
①ビスでシースを固定する（シース非発熱部の中心に設置することを推奨）
②アングル等にリード線を固定する


カートリッジヒータ　リード線保護型・内部結線タイプ 関連画像1_取り付け/固定方法


使用上の注意

■定格電圧（V）以外での使用

定格電圧でのご使用を推奨致します。
定格電圧以上で使用した場合、異常加熱により出火、故障、破損等が起こるため絶対に避けてください。
定格電圧以下で使用した場合、出力が低下し性能の確保ができない為、非推奨となります。



■カードリッジヒータの寿命

カートリッジヒータの寿命は基本的に2つの原因があります。

原因①ニクロム線またはリード線が断線②シース（保護管）がダメージを受け、穴・亀裂・浸水が発生
例・リード線への繰り返しの曲げなどによる外力の影響。・化学的・物理的に穴が開き、異常加熱で断線。
・定格電流値以上の電流を加えた場合。・シース内部に水や結露などの電流を通す液体が浸入し漏電・感電が発生。
・使用温度上限で使用し、内部ニクロム線が細くなった場合。

※ヒータ部分が断線した場合、修復はできません。 危険ですので再利用を試みるのはお避け下さい。
※またカートリッジヒータにとっての悪条件を避けられない場合は、お客様の環境での故障頻度を記録し、交換手順に追記いただき交換運用をせざるを得ないことがあります。



■リード線を延長/短縮する場合

下記の通り対応可能です。
・延長する場合
リード線の延長は一般的なリード線で問題ありませんが、延長する電線は「同じ種類／同じ長さ」として下さい。
また、高温にさらされる環境では耐熱電線を推奨致します。



・短縮する場合
短縮する場合はお客様任意の位置でカット可能です。
スリーブ内に導線が格納されており、被膜を剥いで端子を取り付けご使用ください。



■その他注意点

  • ヒータを大気中で空焼きしないでください。ヒータの発熱部全体または発熱部の一部が被 加熱物から出た状態で使用しますと、異常発熱により断線・発火する恐れがあります。
  • リード線出口付近は180℃以下にしてください。
  • 可動部でのご使用には、保護スプリング付をお勧めします。
  • 被加熱部の穴加工時に使用するマシン油、グリスは除去してください。炭化して異常発熱の原因となります。
  • ON-OFFサイクルが異常に短いとヒータの寿命に悪影響を与えます。PID制御によるコントローラの使用をお薦めします。
  • ヒータを被加熱物から外す際は必ず電源を切ってください。また、電源を切った後のヒータには、すぐに触れないでください。
  • 真空中ではご使用いただけません。

関連部品

商品名熱伝導用グリス焼付防止剤ホットプレート タップ付カートリッジヒータ取付ボルト
画像

カートリッジヒータ リード線保護型・内部結線タイプ 関連画像1_関連部品

カートリッジヒータ リード線保護型・内部結線タイプ 関連画像2_関連部品

カートリッジヒータ リード線保護型・内部結線タイプ 関連画像3_関連部品

カートリッジヒータ リード線保護型・内部結線タイプ 関連画像4_関連部品

特徴金属プレートに効率良く熱を伝導すき間に充填し、焼付による固着を防止ヒータ挿入用の穴とセンサ穴が開いたプレートカートリッジヒータの取り付けに最適な専用取付ボルト

関連リンク

■ヒータの種類と特長
//jp.misumi-ec.com/tech-info/categories/technical_data/td06/x0122.html



■カートリッジヒータ 概要
//jp.misumi-ec.com/tech-info/categories/machine_design/md05/a0035.html



■規格外品サービスのご案内
・規格外品サービスより特注お見積り承ります。
【図面品、ミスミFAカタログ規格外品の特注見積もり】
  https://meviy.misumi-ec.com/fa/2d/
 ※回答までに土日・祝日含まず2～7日営業日をいただいております。
 製作可否からのお見積りになりますので、予めご了承いただければ幸いです。
