カートリッジヒータ　指定・リード線選択タイプ

カートリッジヒータ　指定・リード線選択タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 5.0平均満足度5.0 この商品のレビューをみる（3件） この商品のFAQをみる(3件)
通常価格(税別)
 -
税込価格
 -

カートリッジヒータ　指定・リード線選択タイプになります。【最高使用温度】600...

詳細情報を確認する

  • 最高使用温度(℃)：
    600
  • 分類：
    ヒータ

(i)ご注意

  • リード線の耐熱温度に注意し、碍子やリード線は必ず取付穴から出すようにしてください。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

フィルムのヒートカット機構

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定78件の候補があります。

Loading...

外形図・規格表

外形図

MCHSR
リード線保護無し D＝8～12.6
C（SUS製フレキチューブ） [ ! ]D＝9.42,12.6の場合、外径公差は＋0.05～0になります。
[ ! ]端子の位置（22）はD6・6.25・8・9.42のときは、2箇所の端子をずらし（17）と（37）になります。
[ ! ]最高使用温度：600℃
[ ! ]最高使用温度はシース部の温度です。リード線の耐熱温度に注意し、リード線は必ず取付穴から出すようにしてください。 端子選択M（丸型圧着端子付）Y（Y型圧着端子付）
[ M ]材質
本体 : SUS304相当
端子 : 銅
リード線 : 下記参照
絶縁チューブ耐熱温度 : 180℃

規格表

型式−L−V−W−Fリード線−リード線
保護		−端子

リード線種類 長さ
MCHSR12.6
MCHSR12.6		−
−		60
100		−
−		V200
V100		−
−		W80
W100		−
−		T
G		 500
2000
−
C
−
M
D公差
D公差
 6 8 10 12 14 16 18−0.02
−0.08
 6.25 9.42 12.6 15.77 18.95＋0.05
0
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式L
指定5mm単位		V(電圧)
選択		W(電力)
指定10W単位		F(リード線)リード線保護
選択		端子
選択		電力密度
(W/cm2)		￥ヒータ本体価格 基準単価￥リード線追加価格(本体＋)￥リード線保護追加価格(本体＋)￥端子追加価格(本体＋)
リード線長さ100〜1000mmリード線長さ2000mm以上/m単価
TypeDリード線種類リード線長さL50～100L105～200L205～300L305～400L405～500L505～600GTMGTMCMY
MCHSR650〜25010050〜  500G
(シリコンゴム
電線)		100〜1000
(指定10mm
単位)
[ ! ]リード線保護Cを選択時
250～1000


2000
3000
4000
5000
(固定寸)
※公差
0～＋50		リード線保護無し
指示不要

C
(SUS製フレキチューブ)
[ ! ]D8～12.6のみ対応		圧着端子無し
指示不要

M
(圧着端子
丸型)

Y
(圧着端子
Y型)		[ ! ]2≦W/cm2≦15
W/cm2＝
W/｛D x π x (L−15)/100｝
(全長ではなく、
発熱部の電力密度
で計算してください)		6,0407,6309,070－－－001,0009009002,0003,500300300
11050〜  500
20060〜  600
22080〜  600
6.25
(1/4
インチ)		10050〜  5006,2707,7609,280－－－
11050〜  500
20060〜  600
22080〜  600
850〜40010050〜  6006,5507,9509,42010,110－－
11050〜  600
20050〜1200
22070〜1200
9.42
(3/8
インチ)		10050〜  6006,8108,0909,60010,830－－
11050〜  600
20050〜1200
22070〜1200
1050〜60010050〜  600T
(ふっ素樹脂
電線)		6,9608,4309,80011,41011,79012,850
11050〜  600
20050〜1200
22070〜1200
1210050〜  8007,3908,67010,38011,81012,10013,720
11050〜  800
20050〜1600
22070〜1600
12.6
(1/2
インチ)		10050〜  8007,6308,89010,72011,98012,50014,140
11050〜  800
20050〜1600
22070〜1600
1410050〜  8007,8909,23010,91012,50013,63014,920
11050〜  800
20060〜1600
22080〜1600
15.77
(5/8
インチ)		10050〜  800M
(シリカ
電線)		8,4109,58011,25014,12015,07016,630
11060〜  800
20070〜1600
22090〜1600
1610050〜  8008,6809,80011,72014,61015,86017,430
11050〜  800
20060〜1600
22090〜1600
1810050〜  8009,09010,57012,60015,39016,86019,110
11060〜  800
200100〜1600
220130〜1600
18.95
(3/4
インチ)		10050〜  8009,31011,00013,44016,45018,06020,010
11060〜  800
200100〜1600
220130〜1600
■リード線種類
記号リード線種類耐熱温度特長
Gシリコンゴム＋すずメッキ軟銅線180℃耐薬品、耐水用
Tふっ素樹脂＋ニッケルメッキ軟銅線260℃耐薬品、耐水、耐候用
※Mマイカポリイミド巻シリカ＋ニッケル覆銅線400℃高耐熱用
■端子種類
記号端子種類ねじ呼び
M圧着端子 －丸型－M4
Y圧着端子 －Y型－M4

取り付け/固定方法

・被加熱金属ブロックの取付穴はできるだけクリアランス（すきま）を小さくしてください。
 ブロック穴加工はクリアランスが片側0.05以下を推奨致します。全てのヒータで取付穴はリーマ穴を推奨します。
 ※ヒータと被加熱物との密着度合は、ヒータの寿命に影響を与えます。
  また、大きなクリアランスは、昇温時間を長くし、温度制御に対する応答速度（レスポンス）が遅くなる原因となります。
 ※リード線の外径は、電圧・電力量により異なりますが、おおよそφ2～φ4の範囲になります。

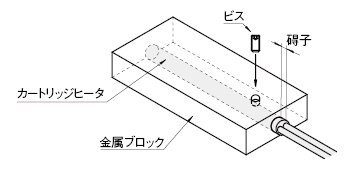

・カートリッジヒータが取付穴から抜けないようにする際は、下記のように固定してください。
①ビスでシースを固定する（シース非発熱部の中心に設置することを推奨）
②アングル等にリード線を固定する


カートリッジヒータ　指定・リード線選択タイプ 関連画像1_取り付け/固定方法



■使用例


カートリッジヒータ　指定・リード線選択タイプ 関連画像2_取り付け/固定方法


使用上の注意

■定格電圧（V）以外での使用

定格電圧でのご使用を推奨致します。
定格電圧以上で使用した場合、異常加熱により出火、故障、破損等が起こるため絶対に避けてください。
定格電圧以下で使用した場合、出力が低下し性能の確保ができない為、非推奨となります。



■カードリッジヒータの寿命

使用環境によって寿命は変わるため明確な基準等はありません。
カートリッジヒータが使用不可となる理由は基本的に下記2点が挙げられます。

原因①ニクロム線またはリード線が断線②シース（保護管）がダメージを受け、穴・亀裂・浸水が発生
例・リード線への繰り返しの曲げなどによる外力の影響。・化学的・物理的に穴が開き、異常加熱で断線。
・定格電流値以上の電流を加えた場合。・シース内部に水や結露などの電流を通す液体が浸入し漏電・感電が発生。
・使用温度上限で使用し、内部ニクロム線が細くなった場合。

※ヒータ部分が断線した場合、修復はできません。 危険ですので再利用を試みるのはお避け下さい。
※またカートリッジヒータにとっての悪条件を避けられない場合は、お客様の環境での故障頻度を記録し、交換手順に追記いただき交換運用をせざるを得ないことがあります。



■リード線を曲げる場合

ニッケルピンとリード線を接続するための端子を有するため曲げられません。
リード線を根本で曲げる場合は下記商品をご選定ください。

耐屈曲タイプL型タイプ

カートリッジヒータ 指定・リード線選択タイプ 関連画像1_リード線を曲げる場合

カートリッジヒータ 指定・リード線選択タイプ 関連画像2_リード線を曲げる場合



■リード線を延長/短縮する場合

下記の通り対応可能です。
・延長する場合
リード線の延長は一般的なリード線で問題ありませんが、延長する電線は「同じ種類／同じ長さ」として下さい。
また、高温にさらされる環境では耐熱電線を推奨致します。



・短縮する場合
短縮する場合はお客様任意の位置でカット可能です。
スリーブ内に導線が格納されており、被膜を剥いで端子を取り付けご使用ください。



■その他注意点

  • ヒータを大気中で空焼きしないでください。ヒータの発熱部全体または発熱部の一部が 被加熱物から出た状態で使用しますと、異常発熱により断線・発火する恐れがあります。
  • 被加熱部の穴加工時に使用するマシン油、グリスは除去してください。炭化して異常発熱の原因となります。
  • ON-OFFサイクルが異常に短いとヒータの寿命に悪影響を与えます。PID制御によるコントローラの使用をお薦めします。
  • ヒータを被加熱物から外す際は必ず電源を切ってください。また、電源を切った後のヒータには、すぐに触れないでください。
  • リード線出口付近は130℃以下にしてください。
  • 真空中ではご使用いただけません。

関連部品

商品名熱伝導用グリス焼付防止剤ホットプレート タップ付カートリッジヒータ取付ボルト
画像

カートリッジヒータ 指定・リード線選択タイプ 関連画像1_関連部品

カートリッジヒータ 指定・リード線選択タイプ 関連画像2_関連部品

カートリッジヒータ 指定・リード線選択タイプ 関連画像3_関連部品

カートリッジヒータ 指定・リード線選択タイプ 関連画像4_関連部品

特徴金属プレートに効率良く熱を伝導すき間に充填し、焼付による固着を防止ヒータ挿入用の穴とセンサ穴が開いたプレートカートリッジヒータの取り付けに最適な専用取付ボルト

関連リンク

■ヒータの種類と特長
//jp.misumi-ec.com/tech-info/categories/technical_data/td06/x0122.html



■カートリッジヒータ 概要
//jp.misumi-ec.com/tech-info/categories/machine_design/md05/a0035.html



■規格外品サービスのご案内
・規格外品サービスより特注お見積り承ります。
【図面品、ミスミFAカタログ規格外品の特注見積もり】
  https://meviy.misumi-ec.com/fa/2d/
 ※回答までに土日・祝日含まず2～7日営業日をいただいております。
 製作可否からのお見積りになりますので、予めご了承いただければ幸いです。
