仕様・寸法を表示する

追加工・オプション

ミスミ

カートリッジヒータ　センサ付タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.2-127-2021

評価 5.0平均満足度5.0 この商品のレビューをみる（1件）この商品のFAQをみる(3件)

通常価格(税別): -

税込価格: -

【特長】・カートリッジヒータに、K型熱電対を内蔵したものです。ヒータと温度セン...

詳細情報を確認する

最高使用温度(℃)：

600
分類：

ヒータ
センサ：

センサ付
材質証明書：

対象外

(i)ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定18件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

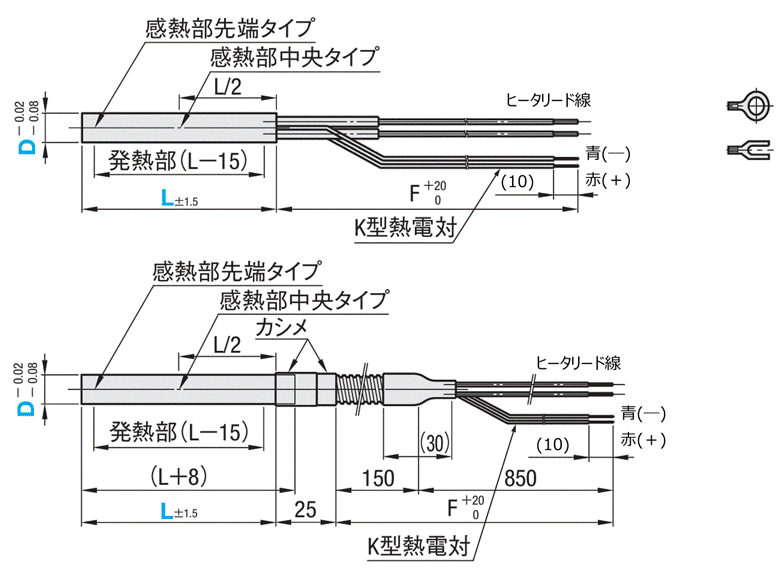

外形図

MCHSSS（感熱部先端タイプ）
MCHSSC（感熱部中央タイプ）

リード線保護無し端子選択 M（丸型圧着端子付） Y（Y型圧着端子付き） C（SUS製フレキチューブ）

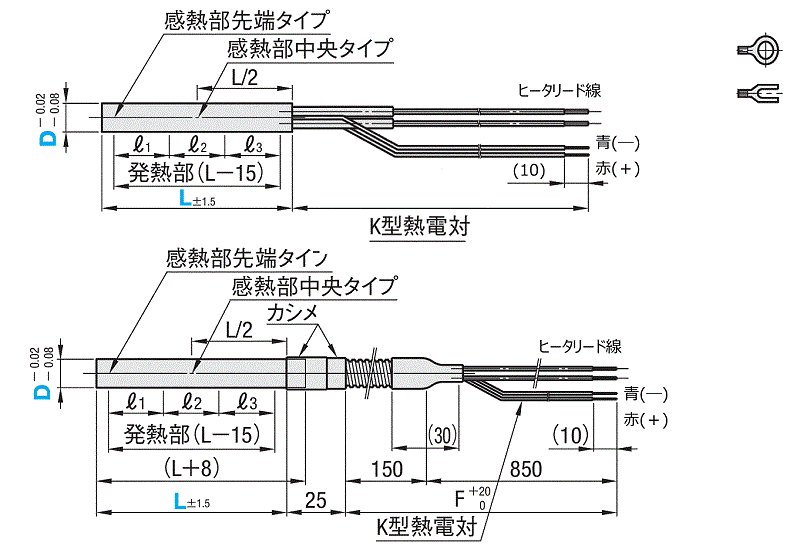

均熱タイプ
MCHSSSC（感熱部先端タイプ）
MCHSSCC（感熱部中央タイプ）
リード線保護無し

端子選択 M（丸型圧着端子付） Y（Y型圧着端子付き） C（SUS製フレキチューブ）

[ ! ]最高使用温度：600℃
[ ! ]最高使用温度はシース部の温度です。リード線の耐熱温度に注意し、リード線は必ず取付穴から出すようにしてください。

[ M ]材質
　本体：SUS304相当
　端子：銅
　リード線：ニッケル（Ni）
　リード線被覆：ガラス編組
　リード線耐熱温度：180℃
K熱電対被覆：ガラス編組
熱電対耐熱温度：180℃
測温範囲：0～600℃

		ℓ1	ℓ2	ℓ3
長さ比率		1	1	1
巻数比＊	A	1.1	1	1.1
巻数比＊	B	1.3	1	1.3

＊ニクロム線の巻数の比率
[ ! ]発熱部の長さが3の倍数にならない場合、長さの比率は調整の上、1：1：1に近似させて製作します。

規格表

型式	−	L	−	V	−	W	−	リード線保護	−	圧着端子
MCHSSC10	−	170	−	V200	−	W450	−	C	−	Y
MCHSSS12	−	300	−	V110	−	W300	−	C	−	Y

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		L 指定5mm単位	V(電圧) 選択	W(電力) 指定10W単位	リード線保護選択	端子選択	F (リード線長)	電力密度 (W/cm²)	￥ヒータ本体　基準単価			￥リード線保護追加価格 (本体＋)	￥端子追加価格 (本体＋)
Type	D								L50〜100	L101〜200	L201〜300	C	M	Y
MCHSSS (感熱部先端タイプ) MCHSSC (感熱部中央タイプ)	8	50〜300	100	50〜 600	(リード線保護無し) 指示不要 (SUS製フレキチューブ) C	(圧着端子無し) 指示不要 (圧着端子　丸型) M (圧着端子　Y型) Y	250	2≦W/cm²≦15 [ ! ]W/cm²＝ W/｛D x π x (L−15)/100｝ (全長ではなく、発熱部の電力密度で計算してください)	12,080	12,930	14,620	3,500	300	300
			110
			200	70〜1000
			220	90〜1000
	10		100	50〜 600					12,560	13,410	15,100
			110
			200	110〜1200
			220	130〜1200
	12		100	50〜 800					12,930	13,770	15,700
			110
			200	140〜1500
			220	160〜1500

■均熱タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式			L 指定5mm単位	V(電圧) 選択	W(電力) 指定10W単位	リード線保護選択	端子選択	F(リード線長)	電力密度 (W/cm²)	￥ヒータ本体基準単価		￥リード線保護追加価格 (本体＋)	￥端子追加価格(本体＋)
Type	巻線比	D								L150〜200	L201〜300	C	M	Y
MCHSSSC (感熱部先端タイプ) MCHSSCC (感熱部中央タイプ)	A (1.1:1:1.1) B (1.3:1:1.3)	8	150〜300	100	70～ 600	(リード線保護無し) 指示不要 (SUS製フレキチューブ) C	(圧着端子無し) 指示不要 (圧着端子　丸型) M (圧着端子　Y型) Y	250	2≦W/cm²≦15 [ ! ]W/cm²＝ W/｛D x π x (L−15)/100｝ (全長ではなく、発熱部の電力密度で計算してください)	14,230	16,080	3,500	300	300
				110
				200	70～1000
				220
		10		100	90～ 600					14,750	16,620
				110
				200	90～1000
				220
		12		100	110～ 600					15,150	17,270
				110
				200	110～1200
				220

■ 端子種類

記号	端子種類	ねじ呼び
M	圧着端子－丸型－	M4
Y	圧着端子－Y型－	M4

商品概要

■特長

カートリッジヒータに、K型熱電対を内蔵したものです。
ヒータと温度センサを一体化した為、省スペースで使用できます。
ヒータ自体の過昇を防止し、かつ的確な温度コントロールができます。

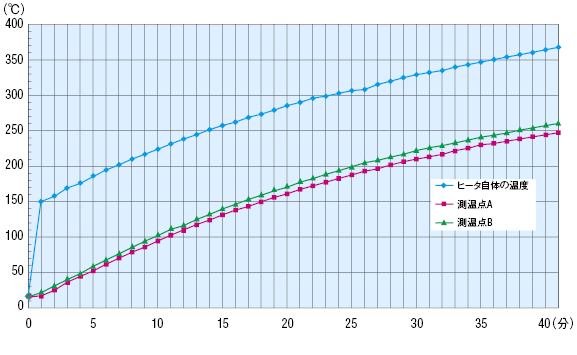

●センサ付カートリッジヒータ昇温度実測データ
カートリッジヒータ　センサ付タイプ関連画像1_商品概要

使用ヒータ　：MCHSSS8－60－V100－W130
(電力密度：10W/cm²)

被加熱物　　：SS400（50×50×70）
温度測定位置：ブロック各面中央部

センサ付カートリッジヒータ昇温度実測データ

※上記デー夕は、ヒータ自体の温度と被加熱物との温度差を示したものです。

技術情報

K熱電対の規準熱起電力単位（μV）

温度（℃）	-100	-90	-80	-70	-60	-50	-40	-30	-20	-10	0
-300				-6,458	-6,441	-6,404	-6,344	-6,262	-6,158	-6,035	-5,891
-200	-5,891	-5,730	-5,550	-5,354	-5,141	-4,913	-4,669	-4,411	-4,138	-3,852	-3,554
-100	-3,554	-3,243	-2,290	-2,587	-2,243	-1,889	-1,527	-1,156	-778	-392	0
温度（℃）	0	10	20	30	40	50	60	70	80	90	100
0	0	397	798	1,203	1,612	2,023	2,436	2,851	3,267	3,628	4,096
100	4,096	4,509	4,920	5,328	5,735	6,138	6,540	6,941	7,340	7,739	8,138
200	8,138	8,539	8,940	9,343	9,747	10,153	10,561	10,971	11,382	11,795	12,209
300	12,209	12,624	13,040	13,457	13,874	14,293	14,713	15,133	15,554	15,975	16,397
400	16,397	16,820	17,243	17,667	18,091	18,516	18,941	19,366	19,792	20,218	20,644
500	20,644	21,071	21,497	21,924	22,350	22,776	23,203	23,629	24,055	24,480	24,905
600	24,905	25,330	25,755	26,179	26,602	27,025	27,447	27,869	28,289	28,710	29,129
700	29,129	29,548	29,965	30,382	30,798	31,213	31,628	32,041	32,453	32,865	33,275
800	33,275	33,685	34,093	34,501	34,908	35,313	35,718	36,121	36,524	36,925	37,326
900	37,326	37,725	38,124	38,522	38,918	39,314	39,708	40,101	40,494	40,885	41,276
1,000	41,276	41,665	42,053	42,440	42,826	43,211	43,595	43,978	44,494	44,740	45,119
1,100	45,119	45,497	45,873	46,249	46,623	46,995	47,367	47,737	48,105	48,473	48,838
1,200	48,838	49,202	49,565	49,926	50,286	50,644	51,000	51,355	51,708	52,060	52,410
1,300	52,410	52,759	53,106	53,451	53,795	54,138	54,479	54,819

JIS C1602 : 2015 附属書A（参考）
[ ! ]本品のセンサはK型熱電対で電圧出力です。青(－)、赤(+)の極性を正しく温度調節器/温度調節コントローラなどに接続してください。
[ ! ]ヒータ電源は定格電圧(V)であればAC/DCどちらでも使用可能です。

取り付け/固定方法

・被加熱金属ブロックの取付穴はできるだけクリアランス（すきま）を小さくしてください。
ブロック穴加工はクリアランスが片側0.05以下を推奨致します。全てのヒータで取付穴はリーマ穴を推奨します。
※ヒータと被加熱物との密着度合は、ヒータの寿命に影響を与えます。
また、大きなクリアランスは、昇温時間を長くし、温度制御に対する応答速度（レスポンス）が遅くなる原因となります。
※リード線の外径は、電圧・電力量により異なりますが、おおよそφ2～φ4の範囲になります。

・カートリッジヒータが取付穴から抜けないようにする際は、下記のように固定してください。
①ビスでシースを固定する（シース非発熱部の中心に設置することを推奨）
②アングル等にリード線を固定する

■使用例

使用上の注意

■定格電圧（V）以外での使用

定格電圧でのご使用を推奨致します。
定格電圧以上で使用した場合、異常加熱により出火、故障、破損等が起こるため絶対に避けてください。
定格電圧以下で使用した場合、出力が低下し性能の確保ができない為、非推奨となります。

■カードリッジヒータの寿命

使用環境によって寿命は変わるため明確な基準等はありません。
カートリッジヒータが使用不可となる理由は基本的に下記2点が挙げられます。

原因	①ニクロム線またはリード線が断線	②シース（保護管）がダメージを受け、穴・亀裂・浸水が発生
例	・リード線への繰り返しの曲げなどによる外力の影響。	・化学的・物理的に穴が開き、異常加熱で断線。
	・定格電流値以上の電流を加えた場合。	・シース内部に水や結露などの電流を通す液体が浸入し漏電・感電が発生。
	・使用温度上限で使用し、内部ニクロム線が細くなった場合。	・シース内部に水や結露などの電流を通す液体が浸入し漏電・感電が発生。

※ヒータ部分が断線した場合、修復はできません。危険ですので再利用を試みるのはお避け下さい。
※またカートリッジヒータにとっての悪条件を避けられない場合は、お客様の環境での故障頻度を記録し、交換手順に追記いただき交換運用をせざるを得ないことがあります。

■リード線を延長/短縮する場合

下記の通り対応可能です。
・延長する場合
リード線の延長は一般的なリード線で問題ありませんが、延長する電線は「同じ種類／同じ長さ」として下さい。
また、高温にさらされる環境では耐熱電線を推奨致します。

・短縮する場合
短縮する場合はお客様任意の位置でカット可能です。
スリーブ内に導線が格納されており、被膜を剥いで端子を取付けご使用ください。

■その他注意点

ヒータを大気中で空焼きしないでください。ヒータの発熱部全体または発熱部の一部が被加熱物から出た状態で使用しますと、異常発熱により断線・発火する恐れがあります。
熱電対で測定する温度はヒータ自体の温度です。
被加熱物の温度を測定する場合には、別途センサを取付ける必要があります。
被加熱部の穴加工時に使用するマシン油、グリスは除去してください。炭化して異常発熱の原因となります。
ON-OFFサイクルが異常に短いとヒータの寿命に悪影響を与えます。PID制御によるコントローラの使用をお薦めします。
ヒータを被加熱物から外す際は必ず電源を切ってください。また、電源を切った後のヒータには、すぐに触れないでください。
リード線出口付近は130℃以下にしてください。
真空中ではご使用いただけません。

型番リスト

表示件数:

型番	径(φ)	径(φ)	長さ(mm)	電圧(V)	定格容量(W)	感熱部位置	ニクロム線巻数比	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

MCHSSC8-[50-300/5]-V[100,110,200,220]-W[50-1000/10]	～8	8	50 ～ 300	100 ～ 220	50 ～ 1000	感熱部中央タイプ	通常（巻線比均一）	10	1個	-( - )	8日目
MCHSSC10-[50-300/5]-V[100,110,200,220]-W[50-1200/10]	10	10	50 ～ 300	100 ～ 220	50 ～ 1200	感熱部中央タイプ	通常（巻線比均一）	10	1個	-( - )	8日目
MCHSSC12-[50-300/5]-V[100,110,200,220]-W[50-1500/10]	11～13.9	12	50 ～ 300	100 ～ 220	50 ～ 1500	感熱部中央タイプ	通常（巻線比均一）	-	1個	-( - )	8日目
MCHSSCCA8-[150-300/5]-V[100,110,200,220]-W[70-1000/10]	～8	8	150 ～ 300	100 ～ 220	70 ～ 1000	感熱部中央タイプ	1.1 ： 1 ： 1.1	10	1個	-( - )	8日目
MCHSSCCA10-[150-300/5]-V[100,110,200,220]-W[90-1000/10]	10	10	150 ～ 300	100 ～ 220	90 ～ 1000	感熱部中央タイプ	1.1 ： 1 ： 1.1	10	1個	-( - )	8日目
MCHSSCCA12-[150-300/5]-V[100,110,200,220]-W[110-1200/10]	11～13.9	12	150 ～ 300	100 ～ 220	110 ～ 1200	感熱部中央タイプ	1.1 ： 1 ： 1.1	10	1個	-( - )	8日目
MCHSSCCB8-[150-300/5]-V[100,110,200,220]-W[70-1000/10]	～8	8	150 ～ 300	100 ～ 220	70 ～ 1000	感熱部中央タイプ	1.3 ： 1 ： 1.3	10	1個	-( - )	8日目
MCHSSCCB10-[150-300/5]-V[100,110,200,220]-W[90-1000/10]	10	10	150 ～ 300	100 ～ 220	90 ～ 1000	感熱部中央タイプ	1.3 ： 1 ： 1.3	10	1個	-( - )	8日目
MCHSSCCB12-[150-300/5]-V[100,110,200,220]-W[110-1200/10]	11～13.9	12	150 ～ 300	100 ～ 220	110 ～ 1200	感熱部中央タイプ	1.3 ： 1 ： 1.3	10	1個	-( - )	8日目
MCHSSS8-[50-300/5]-V[100,110,200,220]-W[50-1000/10]	～8	8	50 ～ 300	100 ～ 220	50 ～ 1000	感熱部先端タイプ	通常（巻線比均一）	10	1個	-( - )	8日目
MCHSSS10-[50-300/5]-V[100,110,200,220]-W[50-1200/10]	10	10	50 ～ 300	100 ～ 220	50 ～ 1200	感熱部先端タイプ	通常（巻線比均一）	10	1個	-( - )	8日目
MCHSSS12-[50-300/5]-V[100,110,200,220]-W[50-1500/10]	11～13.9	12	50 ～ 300	100 ～ 220	50 ～ 1500	感熱部先端タイプ	通常（巻線比均一）	10	1個	-( - )	8日目
MCHSSSCA8-[150-300/5]-V[100,110,200,220]-W[70-1000/10]	～8	8	150 ～ 300	100 ～ 220	70 ～ 1000	感熱部先端タイプ	1.1 ： 1 ： 1.1	10	1個	-( - )	8日目
MCHSSSCA10-[150-300/5]-V[100,110,200,220]-W[90-1000/10]	10	10	150 ～ 300	100 ～ 220	90 ～ 1000	感熱部先端タイプ	1.1 ： 1 ： 1.1	10	1個	-( - )	8日目
MCHSSSCA12-[150-300/5]-V[100,110,200,220]-W[110-1200/10]	11～13.9	12	150 ～ 300	100 ～ 220	110 ～ 1200	感熱部先端タイプ	1.1 ： 1 ： 1.1	10	1個	-( - )	8日目
MCHSSSCB8-[150-300/5]-V[100,110,200,220]-W[70-1000/10]	～8	8	150 ～ 300	100 ～ 220	70 ～ 1000	感熱部先端タイプ	1.3 ： 1 ： 1.3	10	1個	-( - )	8日目
MCHSSSCB10-[150-300/5]-V[100,110,200,220]-W[90-1000/10]	10	10	150 ～ 300	100 ～ 220	90 ～ 1000	感熱部先端タイプ	1.3 ： 1 ： 1.3	10	1個	-( - )	8日目
MCHSSSCB12-[150-300/5]-V[100,110,200,220]-W[110-1200/10]	11～13.9	12	150 ～ 300	100 ～ 220	110 ～ 1200	感熱部先端タイプ	1.3 ： 1 ： 1.3	10	1個	-( - )	8日目

基本情報

【特長】・カートリッジヒータに、K型熱電対を内蔵したものです。ヒータと温度センサを一体化した為、省スペースで使用できます。ヒータ自体の過昇を防止し、かつ的確な温度コントロールができます。

(i)ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応			個別対応
数量区分	小口			大口
数量	1〜10	11〜15	16〜20	21～
値引率	基準単価	10％	20％	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]数量スライド価格はヒータ本体のみの適用となります。

納期

日目出荷

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

●センサ付カートリッジヒータ昇温度実測データ

使用ヒータ	: MCHSSS8－60－V100－W130
	（電力密度 : 10W/cm²）
被加熱物	: SS400（50×50×70）
温度測定位置	: ブロック各面中央部

センサ付カートリッジヒータ昇温度実測データ

※上記デー夕は、ヒータ自体の温度と被加熱物との温度差を示したものです。

■特長
◦カートリッジヒータに、K型熱電対を内蔵したものです。
◦ヒータと温度センサを一体化した為、省スペースで使用できます。
◦ヒータ自体の過昇を防止し、かつ的確な温度コントロールができます。

■使用上の注意

[ ! ]ヒータを大気中で空焼きしないでください。
ヒータの発熱部全体または発熱部の一部が被加熱物から出た状態で使用しますと、異常発熱により断線・発火する恐れがあります。

[ ! ]熱電対で測定する温度はヒータ自体の温度です。
[ ! ]被加熱物の温度を測定する場合には、別途センサを取付ける必要があります。

使用例

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。
