カートリッジヒータ 均熱タイプ
- 通常価格(税別)
- -
- 税込価格
- -
カートリッジヒータ 均熱タイプになります。【最高使用温度】600℃
-
- 最高使用温度(℃)：
- 600
-
- 分類：
- ヒータ
-
- 材質証明書：
- 対象外
(i)ご注意
- リード線の耐熱温度に注意し、碍子やリード線は必ず取付穴から出すようにしてください。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

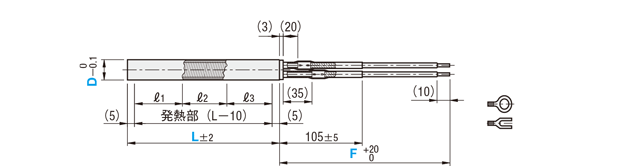

外形図・規格表
端子選択 N（圧着端子無し）M（丸型圧着端子付）
Y（Y型圧着端子付）
| ℓ1 | ℓ2 | ℓ3 | ||
| 長さ比率 | 1 | 1 | 1 | |
| 巻数比＊ | A | 1.1 | 1 | 1.1 |
| B | 1.3 | 1 | 1.3 | |
[ ! ]発熱部の長さが3の倍数にならない場合、
長さの比率は調整の上、1：1：1に近似させて製作します。
[ ! ]最高使用温度はシース部の温度です。リード線の耐熱温度に注意し、リード線は必ず取付穴から出すようにしてください。
本体 ： SUS304
リード線 ： 下記参照
端子 ： 銅（すずメッキ）
規格表
| 型式 | − | L | − | V | − | W | − | Fリード線 | − | 端子 | ||||||
| Type | 巻数比 | D | リード線種類 | 長さ | ||||||||||||
| MCHC | A | 8 | − | 200 | − | V100 | − | W300 | − | G | 500 | − | M | |||
| 型式 | L 指定10mm単位 | V(電圧) 選択 | W(電力) 指定10W単位 | F(リード線長) | 端子 選択 | 電力密度 (W/cm2) | |||
| Type | [ ! ]巻数比 | D | リード線種類 | リード線長さ | |||||
| MCHC | A (1.1：1：1.1) B (1.3：1：1.3) | 6 | 150〜250 | 100 | 70〜500 | B G T M | 100〜1000 (指定10mm単位) 2000 3000 4000 5000 (固定寸) ※公差0～＋50 | N M Y | 2≦W/cm2≦15 [ ! ]W/cm2＝W/｛D x π x (L－10)/100｝ (全長ではなく、発熱部の 電力密度で計算してください) |
| 200 | 120～600 | ||||||||
| 8 | 150〜300 | 100 | 70〜600 | ||||||
| 200 | 70〜1000 | ||||||||
| 10 | 100 | 90〜600 | |||||||
| 200 | 90〜1000 | ||||||||
| 12 | 100 | 110〜600 | |||||||
| 200 | 110〜1200 | ||||||||
| 14 | 100 | 130〜800 | |||||||
| 200 | 130〜1600 | ||||||||
| 記号 | 選択 | 耐熱温度 | 特長 |
| B | すずメッキ軟銅ガラス編組線 | 180℃ | 一般用 |
| G | シリコンゴム＋すずメッキ軟銅線 | 180℃ | 耐薬品、耐水用 |
| T | ふっ素樹脂＋ニッケルメッキ軟銅線 | 260℃ | 耐薬品、耐水、耐候用 |
| M | マイカポリイミド巻シリカ＋ニッケル覆銅線 | 400℃ | 高耐熱用 |
| 記号 | 端子種類 | ねじ呼び |
| N | 圧着端子無し | − |
| M | 圧着端子 －丸型－ | M4 |
| Y | 圧着端子 －Y型－ | M4 |
・ 一本のカートリッジヒータ内でニクロム線の巻数比を変えたヒータです。
・ 従来のカートリッジヒータより、被加熱物の温度ムラが小さくなります。

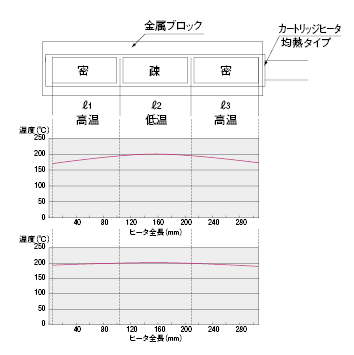

◦従来のカートリッジヒータとの比較
| 従来のカートリッジヒータ | カートリッジヒータ均熱タイプ(MCHC) | |
| ヒータ各部の ニクロム線の巻き方 | 均一 | 中央部(ℓ2)の巻数が少ない |
| ヒータ各部の 容量 | 均一 | 中央部(ℓ2)の容量が低い |
| 被加熱物の 温度分布傾向 | ヒータ中央付近にあたる部分が相対的に 高温になる(温度ムラ)場合あり＊ | 従来のヒータより、バランスのよい温度 分布となる(均熱効果) |
・ 従来より高い均熱効果が必要な場合に有効なヒータです。
（例）溶着シール用熱板、刻印加熱、ローラ加熱、ゴム溶着機械の熱板等
・ 金属ブロックの加熱に必要なヒータの総ワット数をもとめます。 >>こちら参照
・ ニクロム線の分布比率をAタイプ、Bタイプから選択します。
⇒ Aタイプ：被加熱物の若干の温度ムラを改善したい場合
⇒ Bタイプ：被加熱物の両端の温度が明らかに低い場合
いずれのタイプを用いても温度ムラが解消できない場合もあります。
[ ! ]ヒータを大気中で空焼きしないでください。ヒータの発熱部全体または発熱部の一部が被加熱物から出た状態で使用しますと、異常発熱により断線・発火する恐れがあります。
[ ! ]本製品は、従来のカートリッジヒータと比較して、均熱効果が向上しますが、被加熱物の完全な均熱を保証するものではありません。使用条件によっては、均熱効果がほとんど見られない場合もございます。
[ ! ]使用条件のわずかな違い（被加熱物の形状、大きさ、空気の流れ等）によっても均熱効果には差がでるため、同一の型式の商品であっても、均熱効果の復元性は保証できません。
[ ! ]リード線出口付近は、130℃以下でご使用ください。
[ ! ]被加熱部の穴加工時に使用するマシン油、グリスは除去してください。炭化して異常発熱の原因となります。
[ ! ]ON-OFFサイクルが異常に短いとヒータの寿命に悪影響を与えます。PID制御によるコントローラの使用をお薦めします。
[ ! ]ヒータを被加熱物から外す際は必ず電源を切ってください。また、電源を切った後のヒータには、すぐに触れないでください。
[ ! ]真空中ではご使用いただけません。
取り付け/固定方法
・被加熱金属ブロックの取付穴はできるだけクリアランス（すきま）を小さくしてください。
ブロック穴加工はクリアランスが片側0.05以下を推奨致します。全てのヒータで取付穴はリーマ穴を推奨します。
※ヒータと被加熱物との密着度合は、ヒータの寿命に影響を与えます。
また、大きなクリアランスは、昇温時間を長くし、温度制御に対する応答速度（レスポンス）が遅くなる原因となります。
※リード線の外径は、電圧・電力量により異なりますが、おおよそφ2～φ4の範囲になります。
・カートリッジヒータが取付穴から抜けないようにする際は、下記のように固定してください。
①ビスでシースを固定する（シース非発熱部の中心に設置することを推奨）
②アングル等にリード線を固定する
選定サポート
■定格電圧（V）以外での使用
定格電圧でのご使用を推奨致します。
定格電圧以上で使用した場合、異常加熱により出火、故障、破損等が起こるため絶対に避けてください。
定格電圧以下で使用した場合、出力が低下し性能の確保ができない為、非推奨となります。
■カードリッジヒータの寿命
使用環境によって寿命は変わるため明確な基準等はありません。
カートリッジヒータが使用不可となる理由は基本的に下記2点が挙げられます。
| 原因 | ①ニクロム線またはリード線が断線 | ②シース（保護管）がダメージを受け、穴・亀裂・浸水が発生 | ||||||
|---|---|---|---|---|---|---|---|---|
| 例 | ・リード線への繰り返しの曲げなどによる外力の影響。 | ・化学的・物理的に穴が開き、異常加熱で断線。 | ||||||
| ・定格電流値以上の電流を加えた場合。 | ・シース内部に水や結露などの電流を通す液体が浸入し漏電・感電が発生。 | |||||||
| ・使用温度上限で使用し、内部ニクロム線が細くなった場合。 | ||||||||
※ヒータ部分が断線した場合、修復はできません。 危険ですので再利用を試みるのはお避け下さい。
※またカートリッジヒータにとっての悪条件を避けられない場合は、お客様の環境での故障頻度を記録し、交換手順に追記いただき交換運用をせざるを得ないことがあります。
■リード線を曲げる場合
・極端に曲げての使用（折り曲げる等）でなければ可能です。
リード線やターミナルピンを何度も屈曲させると折れる可能性があります。
リード線を根本で曲げる場合は下記商品をご選定ください。
| 耐屈曲タイプ | L型タイプ |
|---|---|
|
|
■リード線を延長/短縮する場合
下記の通り対応可能です。
・延長する場合
リード線の延長は一般的なリード線で問題ありませんが、延長する電線は「同じ種類／同じ長さ」として下さい。
また、高温にさらされる環境では耐熱電線を推奨致します。
・短縮する場合
短縮する場合はお客様任意の位置でカット可能です。
スリーブ内に導線が格納されており、被膜を剥いで端子を取り付けご使用ください。
関連部品
| 商品名 | 熱伝導用グリス | 焼付防止剤 | ホットプレート タップ付 | カートリッジヒータ取付ボルト |
|---|---|---|---|---|
| 画像 |
|
|
|
|
| 特徴 | 金属プレートに効率良く熱を伝導 | すき間に充填し、焼付による固着を防止 | ヒータ挿入用の穴とセンサ穴が開いたプレート | カートリッジヒータの取り付けに最適な専用取付ボルト |
関連リンク
■ヒータの種類と特長
//jp.misumi-ec.com/tech-info/categories/technical_data/td06/x0122.html
■カートリッジヒータ 概要
//jp.misumi-ec.com/tech-info/categories/machine_design/md05/a0035.html
■規格外品サービスのご案内
・規格外品サービスより特注お見積り承ります。
【図面品、ミスミFAカタログ規格外品の特注見積もり】
https://meviy.misumi-ec.com/fa/2d/
※回答までに土日・祝日含まず2～7日営業日をいただいております。
製作可否からのお見積りになりますので、予めご了承いただければ幸いです。
