仕様・寸法を表示する

追加工・オプション

ミスミ

ミスミ

ハイトルクタイミングプーリ S3Mタイプ

ハイトルクタイミングプーリ S3Mタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 規格変更
  • 納期短縮
  • 規格拡張対象
  • 一部当日出荷可能
評価 4.5平均満足度4.5 この商品のレビューをみる（21件）
通常価格(税別)
 -
税込価格
 -

規格拡張のご案内ステンレス材質の対応ベルト幅を追加しました。関連商品ハイトルク...

詳細情報を確認する

規格・仕様：
  • 大口分納

(i)ご注意

  • 歯面にタップ穴がついたタイミングプーリをご選定中のお客さまへ。お客さまにご選択いただく軸穴径によっては、付属品セットスクリューが飛び出し、ベルトと干渉する場合がございます。3DプレビューやCAD上でセットスクリューがプーリ歯底面より飛び出すか否かご確認ください。飛び出してしまう場合、追加工SLH「セットスクリュー長さ変更」やB形状への変更をご検討ください。何卒ご確認の上、ご選定のほどよろしくお願いいたします。
  • フランジカシメのオプション、NFC、RFC、LFCはCADデータに反映されませんので、ご留意ください。
  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

ベルト駆動搬送装置（縦方向）

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

meviy（メビー）
3Dデータで1分見積もり
最短1日目出荷
プーリ・ベルト選定サイト

型番

未確定17,546件の候補があります。

Loading...

外形図・規格表

■S3Mタイプ

●プーリ形状

標準歯形

K形

[ ! ]

A形

[ ! ]

B形

ハイトルクタイミングプーリ S3Mタイプ:関連画像
歯溝寸法は歯数によって若干変わります。（Pitch：3.0mm）
■ベルト呼び幅・寸法

mm呼び
S3M060S3M100S3M150
A 71117
W111521
L192329
■タップ穴寸法表（軸穴仕様：P・N・C）
dH7
軸穴内径		M
（並目）		付属品
セットスクリュー		付属品
入り数
4～5M3M3×32
6～17M4M4×3
18～33M5M5×4
34～46M6M6×5
指示無き寸法公差
寸法区分公差
(㎜)
を超え以下
0.53±0.1
36
630±0.2
30120±0.3
[ ! ]JIS B 0405ｍ級(中級)に準拠


[ ! ]軸穴仕様H（丸穴）・V,F（段付穴）・Y（両端段付穴）・WB（二段段付穴）の場合、タップ穴は付きません。
[ ! ]ボス端面およびプーリ端面からのタップ位置寸法の公差は±0.3です。
[ ! ]歯部とＦ寸を除く指示無き寸法公差はJISB0405m級に準じる。
[ ! ]三ツ星ベルト（株）及びバンドー化学（株）のS3Mタイプのタイミングベルトに適合します。

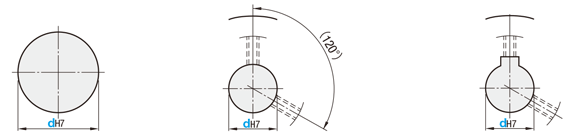

●軸穴仕様 軸穴仕様記号と各寸法を下表よりお選びください。

[ ! ]軸穴に表面処理が付かない場合があります。

H 丸穴

P 丸穴＋タップ

N 新JISキー溝穴＋タップ
C 旧JISキー溝穴＋タップ

ハイトルクタイミングプーリ S3Mタイプ:関連画像



[ ! ]A形プーリの場合は山を避けるため
120°近辺になります。
[ ! ]A形の歯数22以下、呼び幅060で
軸穴仕様Pは選択不可。

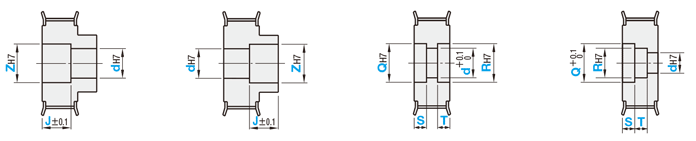

V 段付穴

F 段付穴(ボス側ザグリ)

Y 両端段付穴

WB 二段段付穴

ハイトルクタイミングプーリ S3Mタイプ:関連画像

[ NG ]K形は適用不可
[ ! ]Z－d≧2
[ ! ]2.0≦J≦W－2.0

[ ! ]B形のみ適用
[ ! ]Z－d≧2
[ ! ]2.0≦J≦L－2.0

[ ! ]A形のみ適用
[ ! ]Q(R)－Y≧2
[ ! ]S＋T≦W－3.0
[ ! ]軸穴径dは＋0.1/0
[ ! ]S(T)≧3.0

[ ! ]A形のみ適用
[ ! ]Q－R≧2
[ ! ]R－WB≧2
[ ! ]S＋T≦W－3.0
[ ! ]S(T)≧3.0

■キー溝寸法表
d寸法公差(H7)
呼び(N,C)dH7
8～10(K)＋0.015
   0
11～18＋0.018
   0
19～30＋0.021
   0
31～50＋0.025
   0
新JISキー溝寸法公差
呼び(N)bJS9t
8～103±0.01251.4＋0.1
   0
10K～124±0.01501.8
13～1752.3
18～2262.8
23～308±0.01803.3＋0.2
   0
31～3810
39～4412±0.0215
45～50143.8
旧JISキー溝寸法公差
呼び(C)bJS9t
10～124＋0.022
＋0.010		1.5＋0.1
   0
15～2052
■プーリ形状と軸穴加工対応表
形穴
HPN(C)VFYWB
A○○○○‐○○
B○○○○○‐‐
K○○-‐‐‐‐
Typeベルト幅[ M ]材質[ S ]表面処理[ A ]付属品
セットスクリュー
6mm10mm15mmプーリフランジ
S3M060S3M100S3M150
HTPA●●●アルミ合金アルミ合金白アルマイトSUS304
HTPB●●●黒アルマイト
HTPK●●●硬質アルマイト
HTPN●●●無電解ニッケルメッキ
HTPT●●●S45C相当SPCC−SCM435
(四三酸化鉄皮膜)
HTPM●●●四三酸化鉄皮膜
HTPP●●●無電解ニッケルメッキ
HTPS●●●SUS304SUS304−SUS304
[ ! ]フランジカシメ済、軸穴P、N、Cにはセットスクリュー付属
[ ! ]フランジカシメなしをご希望の場合は追加工NFCを指定ください。
[ ! ]フランジ単品販売をご希望の場合は規格外品サービスへお問合せください。

規格表

 型式−プーリ形状−軸穴仕様・内径−Z−J−Q−R−S−T
(軸穴仕様：H・P・N・C)HTPA32S3M100−A−C16
(軸穴仕様：V・F)HTPA48S3M150−A−V12−Z26−J17.0
(軸穴仕様：Y・WB)HTPA36S3M100−A−Y10    −Q19−R15−S5−T4
型式プーリ
形状		プーリ形状P.D.O.DDFE
Type歯数種類
呼び幅		AB・K
軸穴仕様
H
丸穴
V・Y・WB
段付穴		P
丸穴
タップ		N・C
キー溝
タップ		H
丸穴
V・F
段付穴		P
丸穴
タップ		N・C
キー溝
タップ
d　(～)1mm単位指定(・)選択
アルミ
HTPA
HTPB
HTPK
HTPN

鉄
HTPT
HTPM
HTPP

ステンレス
HTPS		14S3M060

S3M100

S3M150		A

K		4〜64−4〜64～6−13.3712.61161610
154〜74〜514.3213.56181811
164〜74～715.2814.52
174〜94～64〜84〜816.2315.47202013
1817.1916.43
194〜1018.1417.38222214
2019.1018.34
214〜124〜84〜104～1020.0519.29252516
2221.0120.25
234〜104〜821.9621.20
24A

B		22.9222.16142516
254〜144～118～114〜124～10823.8723.11162818
265〜145～115〜125～1024.8324.07
275〜165～138～135〜1425.7825.02183020
2826.7425.98
296〜196～158～146〜166～128～1127.6926.93203223
3028.6527.89
316〜216～178～1729.6028.843525
3230.5629.80
3331.5130.75
346〜246～188～186〜226～188～1532.4731.71264028
3533.4232.66
368～1934.3833.62
3735.3334.57
388〜288～238～238〜268～218～1736.2935.53304432
3937.2436.48
4038.2037.44
4139.1538.39
428〜328～268～258〜288～238～1840.1139.35324836
4341.0640.30
4442.0241.25
4542.9742.21
4643.9343.16
478〜348～288～278〜308～258～2044.8844.12345038
4845.8445.07
498〜368～308～2946.7946.035240
5047.7546.98
5148.7047.94
528〜328～278～2149.6648.893655
5350.6149.85
5451.5750.80
558〜428～348～358〜358～308～2252.5251.76396146
5653.4852.71
5754.4353.67
5855.3954.62
5956.3455.58
6057.3056.53
728〜548～468～458〜468～388～3368.7567.99507458
[ ! ]軸穴仕様H・P・V・Fの場合、選択範囲内であれば軸穴径4.5・6.35が選択可能です。　[ NG ]A形の歯数22以下、呼び幅S3M060で軸穴仕様Pは選択不可。
[ NG ]軸穴仕様Nの場合、軸穴径9は製作できません。　　　　　　　　　　　　　　　　[ NG ]軸穴仕様Cの場合、軸穴径8・11・13・14・17・21～45は製作できません。

追加工

型式−プーリ形状−軸穴仕様・内径−Z−J−Q−R−S−T−(KC90…etc.)
HTPA60S3M100−A−H16            −KSC25−K4
Alterations止めねじ角度変更フランジカシメなしフランジカシメ片側のみフランジカット
CodeKC90NFCRFC・LFCFC
Spec.止めねじ角度を90°に
変更します。

[ ! ]A形プーリの場合は
山を避けるため
90°近辺になります。

ハイトルクタイミングプーリ S3Mタイプ:関連画像
(フランジ2枚付属)
指定方法NFC
ハイトルクタイミングプーリ S3Mタイプ:関連画像
(フランジ1枚付属)
指定方法RFC
適用条件

[ NG ]K形は適用不可

ハイトルクタイミングプーリ S3Mタイプ:関連画像
フランジ外径を0.5mm単位でカット
指定方法FC17
適用条件
[ ! ]FC≧(O. D.)＋1 [ ! ]FC≦F−2

[ ! ]フランジ外周は表面処理されません。

ハイトルクタイミングプーリ S3Mタイプ:関連画像
￥/1Code無料無料無料300
Alterations止め輪溝追加工ベアリング押さえ用テーパ加工ボスカットタップ穴寸法変更付属セットスクリュー長さ変更
CodeSRGBTCBCTPCSLH
Spec.段付穴の軸径に合った止め輪溝を加工します。
止め輪溝寸法>>P.1465

SRG指定2.5～14.5㎜
0.5㎜単位

適用条件
[ ! ]肉厚最低2mm

[ ! ]軸穴仕様V・Fのみ適用

[ ! ]Z寸法の止め輪溝規格を適用

[ ! ]n≦J−SRG−m
指定方法SRG7
ハイトルクタイミングプーリ S3Mタイプ:関連画像
ベアリング内輪押さえ用
テーパ加工
指定方法BTC4-TL1.5
適用条件
[ ! ]A形のみ適用
[ ! ]軸穴仕様H・Pのみ適用
[ ! ]TL＜L−W

[ ! ]E－D≦6の際、片側カシメ・フランジ一枚付属

ハイトルクタイミングプーリ S3Mタイプ:関連画像
ボスの長さを0.5mm単位でカット
指定方法 BC6.5
適用条件

[ ! ]軸穴仕様H・V・F：3≦BC＜L－W

[ ! ]軸穴仕様P・N・C：M＋3≦BC＜L−W

[ NG ]K・A形は適用不可

ハイトルクタイミングプーリ S3Mタイプ:関連画像
指定方法TPC5
適用条件

[ ! ]軸穴仕様がP・N・Cの場合のみ適用

MTPC
M3M4
M4M3・M5
M5M4・M6
M6M5
指定方法SLH10
適用条件

[ ! ]軸穴仕様がP・N・Cの場合のみ適用

セットスクリューSLH
M3×36
M4×35・8
M5×46・10
M6×510
詳細は追加工概要 >>P.1466
￥/1Code200500500無料無料
Alterations側面穴追加工　[ ! ]軸穴仕様により、条件が異なります。>>P.1466
側面タップ穴側面通し穴側面ザグリ穴
CodeQTC・QFC・QSCKTC・KFC・KSCZTC・ZFC・ZSC
Spec.ボス側の側面にタップ穴を追加工します。
指定方法QTC28−M4
Q□C選択 穴の加工位置(P.C.D.寸法)をご指定ください。
M選択M3,M4,M5,M6,M8
適用条件
[ NG ]K形は適用不可
[ ! ] 肉厚条件　最低2㎜　計算式>>P.1466
[ ! ] 軸穴仕様により、条件が異なります。>>P.1466

(6ヵ所)

(4ヵ所)

(3ヵ所)

ハイトルクタイミングプーリ S3Mタイプ:関連画像
ボス側の側面にキリ穴を追加工します。
指定方法KTC28−K4.5
K□C選択 穴の加工位置(P.C.D.寸法)をご指定ください。
K指定K4.0～13.0(0.5mm単位指定)
適用条件
[ NG ]K形は適用不可
[ ! ] 肉厚条件　最低2㎜　計算式>>P.1466
[ ! ] 軸穴仕様により、条件が異なります。>>P.1466

(6ヵ所)

(4ヵ所)

(3ヵ所)

ハイトルクタイミングプーリ S3Mタイプ:関連画像
ボス側の側面にザグリ穴を追加工します。
指定方法ZTC28−ZM4
Z□C選択 穴の加工位置(P.C.D.寸法)をご指定ください。
ZM選択ZM3,ZM4,ZM5,ZM6,ZM8
適用条件
[ NG ]K形は適用不可
[ ! ] 肉厚条件　最低2㎜　計算式>>P.1466
[ ! ] 軸穴仕様により、条件が異なります。>>P.1466

(6ヵ所)

(4ヵ所)

(3ヵ所)

ハイトルクタイミングプーリ S3Mタイプ:関連画像
詳細は追加工概要 >>P.1466
￥/1CodeQTC:400 QFC:500 QSC:600KTC:500 KFC:600 KSC:800ZSC:1,000   ZTC・ZFC:700
[ ! ]P1-1466、各種追加工の詳細は>>こちらを参照ください。
[ ! ]追加工で指定できない加工依頼は>>規格外品サービスへお問合せください。
