面圧タイミングプーリ　Ｈタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.1-1515

規格変更

評価 4.3平均満足度4.3 この商品のレビューをみる（3件）

通常価格(税別): -

税込価格: -

軸加工が不要で、位相合わせが容易です。ブッシュとプーリを仮組みした状態で出荷し...

詳細情報を確認する

環境対応：

RoHS非対応
特性・用途：

該当なし
種類：

面圧プーリ
ベルト種類：

H
タイミングプーリ/アイドラー：

プーリ
材質証明書：

対象外

(i)ご注意

RoHS適合に関して、追加工【BMC】を選択された場合に限り、RoHS非適合となり、【BMC】を選択されない場合はRoHS適合商品です。追加工部品にRoHS非適合がある為、本ページのRoHS表記を非適合に変更致しました。左記に伴い証明書も非適合の表記となります。製品に変更はない為、追加工【BMC】を選択されていない型番で、RoHS適合証明書が必要な場合はお問合せください。
フランジカシメのオプション、NFC、RFC、LFCはCADデータに反映されませんので、ご留意ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定664件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

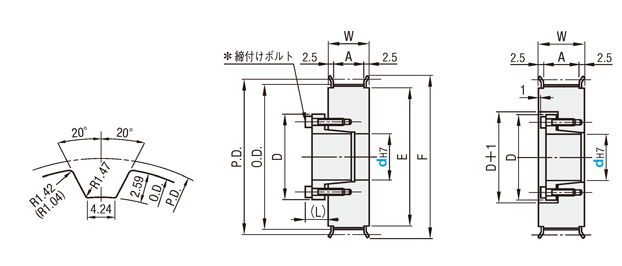

■Hタイプ

●プーリ形状

E形

F形

歯形（ISO標準ラック寸法）

( ):歯数19以下

歯溝寸法は歯数によって若干変わります。（Pitch:12.7mm）

表1：軸穴径選択

d_H7	最大許容トルクN・m		D		（L）
d_H7	STブッシュ	SHブッシュ	STブッシュ	SHブッシュ	（L）
12	48	23	32	31	10.5
14	73	37	35	36	12
15	78	39	36	37	12
16	83	42	37	38	13
17	88	45	38	39	13
18	154	48	43	40	14
19	163	49	45	42
20	171	97	46	46
22	186	110	48	47
24	206	121	50	49
25	216	124	52	51
28	353	141	54	53	15.5
30	382	149	57	56	15.5
32	412	163	59	58	16.5
35	451	－	63	－	16.5
38	686		70		19
40	725		71		19
42	757		74		20
45	1490		84		24.5
48	1600		87
50	1660		89

＊フランジカシメ済、締付けボルトの本数とサイズはこちら
[ ! ]軸穴に表面処理が付かない場合があります。
[ ! ]ブッシュはスタンダードタイプ（STブッシュ）とショートタイプ（SHブッシュ）の2種類があります。参照はこちら
[ ! ]38～50は切削フランジとなります。
[ ! ]ブッシュが無電解ニッケルメッキ（追加工BMC・BMR）の場合、最大許容トルク・許容スラスト荷重が、20～30％低下します。
[ ! ]歯部とF寸を除く指示無き寸法公差はJISB0405m級に準じる。

Type	型式				[ M ]材質＊1			[ S ]表面処理
	ベルト幅 19.1mm (3/4inch)	ベルト幅 25.4mm (1inch)	ベルト幅 38.1mm (1.5inch)	ベルト幅 50.8mm (2inch)	プーリ	フランジ	ブッシュ	プーリ	フランジ	ブッシュ
	H075	H100	H150	H200
MTPLA	●	●	●	●	超々ジュラルミン系アルミ合金	アルミ合金	S45C相当	白アルマイト		−
MTPL	●	●	●	●	S45C 相当	SPCC	S45C 相当	四三酸化鉄皮膜
MTPLP	●	●	●	●				無電解ニッケルメッキ

＊1材質・付属品は相当材に変更する場合があります。

■ベルト呼び幅・寸法

mm	呼び
mm	H075	H100	H150	H200
A	21	27	40	54
W	26	32	45	59

規格表

型式	−	プーリ形状	−	軸穴径
MTPLP20H150	−	F	−	30

型式			プーリ形状	d_H7範囲　1mm単位指定								P.D	O.D	F	E
Type	歯数	種類・呼び幅		E形				F形
				H075	H100	H150	H200	H075	H100	H150	H200
				STブッシュ	STブッシュ	STブッシュ	STブッシュ	SHブッシュ	STブッシュ	STブッシュ	STブッシュ
MTPLA MTPL MTPLP	14	H075 H100 H150 H200	E F	12・14～17		15〜17	16〜17	12・14～17		15〜17	16〜17	56.60	55.22	61	45
	15			14〜20		15〜20	16〜20	14〜20	14〜20	15〜20	16〜20	60.64	59.27	67	50
	16			14〜20・22・24・25	14〜20・22・24・25	15～20・22・24・25	16～20・22・24・25	14〜20・22・24・25		15～20・22・24・25	16～20・22・24・25	64.68	63.31	70	56
	17											68.72	67.35	80	60
	18											72.77	71.39
	19			14～20・22・24・25・28・30・32		15～20・22・24・25・28・30・32	16～20・22・24・25・28・30・32	14～20・22・24・25・28・30・32		15～20・22・24・25・28・30・32	16～20・22・24・25・28・30・32	76.81	75.44	87	67
	20											80.85	79.48
	21			14～20・22・24・25・28・30・32・35		15～20・22・24・25・28・30・32・35	16～20・22・24・25・28・30・32・35			15～20・22・24・25・28・30・32・35	16～20・22・24・25・28・30・32・35	84.89	83.52	95	75
	22											88.94	87.56
	23											92.98	91.61	99	80
	24			19・20・22・24・25・28・30・32・35				19・20・22・24・25・28・30・32		19・20・22・24・25・28・30・32・35		97.01	95.65	104	84
	25			19・20・22・24・25・28・30・32・35・38・40・42						19・20・22・24・25・28・30・32・35・38・40・42		101.06	99.69	111	90
	26			20・22・24・25・28・30・32・35・38・40・42				20・22・24・25・28・30・32		20・22・24・25・28・30・32・35・38・40・42		105.11	103.73
	27											109.15	107.78	115	95
	28											113.19	111.82	123	102
	29											117.23	115.86
	30											121.28	119.90	127	105
	31											125.32	123.95	131	110
	32			20・22・24・25・28・30・32・35・38・40・ 42	20・22・24・25・28・30・32・35・38・40・42・45・48			20・22・24・25・28・30・32		20・22・24・25・28・30・32・35・38・40・42	20・22・24・25・28・30・32・35・38・40・42・45・48	129.36	127.99	135	115
	33											133.40	132.03	140	120
	34				20・22・24・25・28・30・32・35・38・40・42・45・48・50		20・22・24・25・28・30・32・35・38・40・42・45・48・50	20・22・24・25・28・30・32	20・22・24・25・28・30・32		20・22・24・25・28・30・32・35・38・40・42・45・48・50	137.45	136.07	144	125
	35											141.49	140.12	152	130
	36											145.53	144.16
	37			−			−	−			−	149.57	148.20	160	140
	38				25・28・30・32・35・38・40・42・45・48・50				25・28・30・32	25・28・30・32・35・38・40・42		153.62	152.24	165
	39											157.66	156.29		144
	40											161.70	160.33	170	150
	41											165.74	164.37	175	155
	42											169.79	168.41	180
	43											173.83	172.46		160
	44											177.87	176.50	190	170
	45											181.91	180.54
	46											185.96	184.58	200	175
	47											190.00	188.63	205	180
	48											194.04	192.67
	49											198.08	196.71	210	185
	50											202.13	200.76

追加工

型式	−	プーリ形状	−	軸穴径	−	(BMC…etc.)
MTPLA20H100	−	E	−	17	−	FC84.5

Alterations	フランジカット		フランジカシメなし	フランジカシメ片側のみ	表面処理追加
Code	FC		NFC	LFC・RFC	BMC・BMR
Spec.	フランジをカットして低くします。 FC：0.5mm単位指定 [ ! ]フランジ外周は表面処理されていません。		フランジをカシメずに出荷します。 (フランジ付属)	ブッシュ側(LFC)又はブッシュ反対側 (RFC)の片側のみフランジをカシメて出荷します。(フランジ1枚付属)	ブッシュに無電解ニッケルメッキを追加・変更して出荷します。 (ボルトは防錆処理済みのボルトに変更します。) [ ! ]無電解ニッケルメッキにより、許容トルクが20～30％低下します。 BMC：RoHS非対応 (ボルト：SCM435 ダクロタイズド処理) BMR：RoHS対応 (ボルト：SCM435 ジオメット処理)
Spec.		[ ! ]FC≧(O. D.)＋1 [ ! ]FC≦F－2 指定方法 FC35
￥/1Code	300		無料	無料	BMC：500　　BMR： 800(歯数14～20) 1,900(歯数21～72)

型番リスト

表示件数:

型番	使用ベルト幅(mm)	歯数(T)	ベルト幅(inch)	プーリ形状	表面処理	材質	軸穴径 [d](φ)	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

MTPL14H075-E-[12,14,15,16,17]	19.1	14	0.75	E形	四三酸化鉄皮膜	[スチール] S45C相当	12 ～ 17	1個	-( - )	5日目
MTPL14H075-F-[12,14,15,16,17]	19.1	14	0.75	F形	四三酸化鉄皮膜	[スチール] S45C相当	12 ～ 17	1個	-( - )	5日目
MTPL14H100-E-[12,14,15,16,17]	25.4	14	1	E形	四三酸化鉄皮膜	[スチール] S45C相当	12 ～ 17	1個	-( - )	5日目
MTPL14H100-F-[12,14,15,16,17]	25.4	14	1	F形	四三酸化鉄皮膜	[スチール] S45C相当	12 ～ 17	1個	-( - )	5日目
MTPL14H150-E-[15,16,17]	38.1	14	1.5	E形	四三酸化鉄皮膜	[スチール] S45C相当	15 ～ 17	1個	-( - )	5日目
MTPL14H150-F-[15,16,17]	38.1	14	1.5	F形	四三酸化鉄皮膜	[スチール] S45C相当	15 ～ 17	1個	-( - )	5日目
MTPL14H200-E-[16,17]	50.8	14	2	E形	四三酸化鉄皮膜	[スチール] S45C相当	16 ～ 17	1個	-( - )	5日目
MTPL14H200-F-[16,17]	50.8	14	2	F形	四三酸化鉄皮膜	[スチール] S45C相当	16 ～ 17	1個	-( - )	5日目
MTPL15H075-E-[14,15,16,17,18,19,20]	19.1	15	0.75	E形	四三酸化鉄皮膜	[スチール] S45C相当	14 ～ 20	1個	-( - )	5日目
MTPL15H075-F-[14,15,16,17,18,19,20]	19.1	15	0.75	F形	四三酸化鉄皮膜	[スチール] S45C相当	14 ～ 20	1個	-( - )	5日目
MTPL15H100-E-[14,15,16,17,18,19,20]	25.4	15	1	E形	四三酸化鉄皮膜	[スチール] S45C相当	14 ～ 20	1個	-( - )	5日目
MTPL15H100-F-[14,15,16,17,18,19,20]	25.4	15	1	F形	四三酸化鉄皮膜	[スチール] S45C相当	14 ～ 20	1個	-( - )	5日目
MTPL15H150-E-[15,16,17,18,19,20]	38.1	15	1.5	E形	四三酸化鉄皮膜	[スチール] S45C相当	15 ～ 20	1個	-( - )	5日目
MTPL15H150-F-[15,16,17,18,19,20]	38.1	15	1.5	F形	四三酸化鉄皮膜	[スチール] S45C相当	15 ～ 20	1個	-( - )	5日目
MTPL15H200-E-[16,17,18,19,20]	50.8	15	2	E形	四三酸化鉄皮膜	[スチール] S45C相当	16 ～ 20	1個	-( - )	5日目
MTPL15H200-F-[16,17,18,19,20]	50.8	15	2	F形	四三酸化鉄皮膜	[スチール] S45C相当	16 ～ 20	1個	-( - )	5日目
MTPL16H075-E-[14,15,16,17,18,19,20,22,24,25]	19.1	16	0.75	E形	四三酸化鉄皮膜	[スチール] S45C相当	14 ～ 25	1個	-( - )	5日目
MTPL16H075-F-[14,15,16,17,18,19,20,22,24,25]	19.1	16	0.75	F形	四三酸化鉄皮膜	[スチール] S45C相当	14 ～ 25	1個	-( - )	5日目
MTPL16H100-E-[14,15,16,17,18,19,20,22,24,25]	25.4	16	1	E形	四三酸化鉄皮膜	[スチール] S45C相当	14 ～ 25	1個	-( - )	5日目
MTPL16H100-F-[14,15,16,17,18,19,20,22,24,25]	25.4	16	1	F形	四三酸化鉄皮膜	[スチール] S45C相当	14 ～ 25	1個	-( - )	5日目
MTPL16H150-E-[15,16,17,18,19,20,22,24,25]	38.1	16	1.5	E形	四三酸化鉄皮膜	[スチール] S45C相当	15 ～ 25	1個	-( - )	5日目
MTPL16H150-F-[15,16,17,18,19,20,22,24,25]	38.1	16	1.5	F形	四三酸化鉄皮膜	[スチール] S45C相当	15 ～ 25	1個	-( - )	5日目
MTPL16H200-E-[16,17,18,19,20,22,24,25]	50.8	16	2	E形	四三酸化鉄皮膜	[スチール] S45C相当	16 ～ 25	1個	-( - )	5日目
MTPL16H200-F-[16,17,18,19,20,22,24,25]	50.8	16	2	F形	四三酸化鉄皮膜	[スチール] S45C相当	16 ～ 25	1個	-( - )	5日目
MTPL17H075-E-[14,15,16,17,18,19,20,22,24,25]	19.1	17	0.75	E形	四三酸化鉄皮膜	[スチール] S45C相当	14 ～ 25	1個	-( - )	5日目
MTPL17H075-F-[14,15,16,17,18,19,20,22,24,25]	19.1	17	0.75	F形	四三酸化鉄皮膜	[スチール] S45C相当	14 ～ 25	1個	-( - )	5日目
MTPL17H100-E-[14,15,16,17,18,19,20,22,24,25]	25.4	17	1	E形	四三酸化鉄皮膜	[スチール] S45C相当	14 ～ 25	1個	-( - )	5日目
MTPL17H100-F-[14,15,16,17,18,19,20,22,24,25]	25.4	17	1	F形	四三酸化鉄皮膜	[スチール] S45C相当	14 ～ 25	1個	-( - )	5日目
MTPL17H150-E-[15,16,17,18,19,20,22,24,25]	38.1	17	1.5	E形	四三酸化鉄皮膜	[スチール] S45C相当	15 ～ 25	1個	-( - )	5日目
MTPL17H150-F-[15,16,17,18,19,20,22,24,25]	38.1	17	1.5	F形	四三酸化鉄皮膜	[スチール] S45C相当	15 ～ 25	1個	-( - )	5日目
MTPL17H200-E-[16,17,18,19,20,22,24,25]	50.8	17	2	E形	四三酸化鉄皮膜	[スチール] S45C相当	16 ～ 25	1個	-( - )	5日目
MTPL17H200-F-[16,17,18,19,20,22,24,25]	50.8	17	2	F形	四三酸化鉄皮膜	[スチール] S45C相当	16 ～ 25	1個	-( - )	5日目
MTPL18H075-E-[14,15,16,17,18,19,20,22,24,25]	19.1	18	0.75	E形	四三酸化鉄皮膜	[スチール] S45C相当	14 ～ 25	1個	-( - )	5日目
MTPL18H075-F-[14,15,16,17,18,19,20,22,24,25]	19.1	18	0.75	F形	四三酸化鉄皮膜	[スチール] S45C相当	14 ～ 25	1個	-( - )	5日目
MTPL18H100-E-[14,15,16,17,18,19,20,22,24,25]	25.4	18	1	E形	四三酸化鉄皮膜	[スチール] S45C相当	14 ～ 25	1個	-( - )	5日目
MTPL18H100-F-[14,15,16,17,18,19,20,22,24,25]	25.4	18	1	F形	四三酸化鉄皮膜	[スチール] S45C相当	14 ～ 25	1個	-( - )	5日目
MTPL18H150-E-[15,16,17,18,19,20,22,24,25]	38.1	18	1.5	E形	四三酸化鉄皮膜	[スチール] S45C相当	15 ～ 25	1個	-( - )	5日目
MTPL18H150-F-[15,16,17,18,19,20,22,24,25]	38.1	18	1.5	F形	四三酸化鉄皮膜	[スチール] S45C相当	15 ～ 25	1個	-( - )	5日目
MTPL18H200-E-[16,17,18,19,20,22,24,25]	50.8	18	2	E形	四三酸化鉄皮膜	[スチール] S45C相当	16 ～ 25	1個	-( - )	5日目
MTPL18H200-F-[16,17,18,19,20,22,24,25]	50.8	18	2	F形	四三酸化鉄皮膜	[スチール] S45C相当	16 ～ 25	1個	-( - )	5日目
MTPL19H075-E-[14,15,16,17,18,19,20,22,24,25,28,30,32]	19.1	19	0.75	E形	四三酸化鉄皮膜	[スチール] S45C相当	14 ～ 32	1個	-( - )	5日目
MTPL19H075-F-[14,15,16,17,18,19,20,22,24,25,28,30,32]	19.1	19	0.75	F形	四三酸化鉄皮膜	[スチール] S45C相当	14 ～ 32	1個	-( - )	5日目
MTPL19H100-E-[14,15,16,17,18,19,20,22,24,25,28,30,32]	25.4	19	1	E形	四三酸化鉄皮膜	[スチール] S45C相当	14 ～ 32	1個	-( - )	5日目
MTPL19H100-F-[14,15,16,17,18,19,20,22,24,25,28,30,32]	25.4	19	1	F形	四三酸化鉄皮膜	[スチール] S45C相当	14 ～ 32	1個	-( - )	5日目
MTPL19H150-E-[15,16,17,18,19,20,22,24,25,28,30,32]	38.1	19	1.5	E形	四三酸化鉄皮膜	[スチール] S45C相当	15 ～ 32	1個	-( - )	5日目
MTPL19H150-F-[15,16,17,18,19,20,22,24,25,28,30,32]	38.1	19	1.5	F形	四三酸化鉄皮膜	[スチール] S45C相当	15 ～ 32	1個	-( - )	5日目
MTPL19H200-E-[16,17,18,19,20,22,24,25,28,30,32]	50.8	19	2	E形	四三酸化鉄皮膜	[スチール] S45C相当	16 ～ 32	1個	-( - )	5日目
MTPL19H200-F-[16,17,18,19,20,22,24,25,28,30,32]	50.8	19	2	F形	四三酸化鉄皮膜	[スチール] S45C相当	16 ～ 32	1個	-( - )	5日目
MTPL20H075-E-[14,15,16,17,18,19,20,22,24,25,28,30,32]	19.1	20	0.75	E形	四三酸化鉄皮膜	[スチール] S45C相当	14 ～ 32	1個	-( - )	5日目
MTPL20H075-F-[14,15,16,17,18,19,20,22,24,25,28,30,32]	19.1	20	0.75	F形	四三酸化鉄皮膜	[スチール] S45C相当	14 ～ 32	1個	-( - )	5日目
MTPL20H100-E-[14,15,16,17,18,19,20,22,24,25,28,30,32]	25.4	20	1	E形	四三酸化鉄皮膜	[スチール] S45C相当	14 ～ 32	1個	-( - )	5日目
MTPL20H100-F-[14,15,16,17,18,19,20,22,24,25,28,30,32]	25.4	20	1	F形	四三酸化鉄皮膜	[スチール] S45C相当	14 ～ 32	1個	-( - )	5日目
MTPL20H150-E-[15,16,17,18,19,20,22,24,25,28,30,32]	38.1	20	1.5	E形	四三酸化鉄皮膜	[スチール] S45C相当	15 ～ 32	1個	-( - )	5日目
MTPL20H150-F-[15,16,17,18,19,20,22,24,25,28,30,32]	38.1	20	1.5	F形	四三酸化鉄皮膜	[スチール] S45C相当	15 ～ 32	1個	-( - )	5日目
MTPL20H200-E-[16,17,18,19,20,22,24,25,28,30,32]	50.8	20	2	E形	四三酸化鉄皮膜	[スチール] S45C相当	16 ～ 32	1個	-( - )	5日目
MTPL20H200-F-[16,17,18,19,20,22,24,25,28,30,32]	50.8	20	2	F形	四三酸化鉄皮膜	[スチール] S45C相当	16 ～ 32	1個	-( - )	5日目
MTPL21H075-E-[14,15,16,17,18,19,20,22,24,25,28,30,32,35]	19.1	21	0.75	E形	四三酸化鉄皮膜	[スチール] S45C相当	14 ～ 35	1個	-( - )	5日目
MTPL21H075-F-[14,15,16,17,18,19,20,22,24,25,28,30,32]	19.1	21	0.75	F形	四三酸化鉄皮膜	[スチール] S45C相当	14 ～ 32	1個	-( - )	5日目
MTPL21H100-E-[14,15,16,17,18,19,20,22,24,25,28,30,32,35]	25.4	21	1	E形	四三酸化鉄皮膜	[スチール] S45C相当	14 ～ 35	1個	-( - )	5日目
MTPL21H100-F-[14,15,16,17,18,19,20,22,24,25,28,30,32]	25.4	21	1	F形	四三酸化鉄皮膜	[スチール] S45C相当	14 ～ 32	1個	-( - )	5日目

基本情報

軸加工が不要で、位相合わせが容易です。ブッシュとプーリを仮組みした状態で出荷します。

【材質】
<プーリ＞超々ジュラルミン系アルミ合金、S45C相当
<フランジ＞アルミ合金、SPCC
<ブッシュ＞S45C相当
【表面処理】
白アルマイト、無電解ニッケルメッキ、四三酸化鉄被膜
*材質・付属品は相当材に変更する場合があります。
【ベルト種類（幅寸法）】
H075（19.1mm：3/4インチ）
H100（25.4mm：1インチ）
H150（38.1mm：1.5インチ）
H200（50.8mm：2インチ）
【追加工】
フランジカシメなし、フランジカシメ片側のみ、フランジカット、ブッシュへの表面処理追加（無電解ニッケルメッキ）
【関連商品】
＜タイミングベルト＞
ハイトルクタイミングベルト、ロングタイミングベルト　アイアンラバー（フリースパン・長尺）、ロングタイミングベルト　ポリウレタン（フリースパン・長尺）、オープンエンドベルト　アイアンラバー（フリースパン・長尺）、オープンエンドベルト　ポリウレタン・クロロプレンゴム（フリースパン・長尺）
＜アイドラー＞
歯付アイドラーセンターベアリング、歯付アイドラー両サイドベアリング、背面テンションアイドラーセンターベアリング、背面テンションアイドラー両サイドベアリング

◆タイミングベルト・プーリ総合情報のご案内◆
タイミングベルト・プーリ総合情報はこちらからご覧ください。

(i)ご注意

RoHS適合に関して、追加工【BMC】を選択された場合に限り、RoHS非適合となり、【BMC】を選択されない場合はRoHS適合商品です。追加工部品にRoHS非適合がある為、本ページのRoHS表記を非適合に変更致しました。左記に伴い証明書も非適合の表記となります。製品に変更はない為、追加工【BMC】を選択されていない型番で、RoHS適合証明書が必要な場合はお問合せください。
フランジカシメのオプション、NFC、RFC、LFCはCADデータに反映されませんので、ご留意ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

[ ! ]MTPLPの基準単価は、表中の単価に係数（╳1.1）を掛けた金額になります。（1円単位切り捨て）
例）MTPLP30H100−E30の場合表中単価（10,070） ╳係数（1.1）＝ 11,077円> 11,070円
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

歯数	￥基準単価
	MTPLA								MTPL(×1.0)　MTPLP(×1.1)
	H075		H100		H150		H200		H075		H100		H150		H200
	E形	F形	E形	F形	E形	F形	E形	F形	E形	F形	E形	F形	E形	F形	E形	F形
14	5,790	6,120	5,820	6,160	6,630	6,970	7,400	7,740	5,150	5,610	5,420	5,750	6,060	6,410	6,670	7,020
15	6,090	6,540	6,120	6,570	6,970	7,410	7,790	8,230	5,330	5,810	5,620	6,070	6,280	6,720	6,890	7,330
16	6,980	7,500	7,020	7,540	7,910	8,420	8,880	9,410	6,100	6,650	6,430	6,950	7,110	7,610	7,850	8,370
17	7,140	7,650	7,180	7,710	8,110	8,620	9,120	9,650	6,100	6,650	6,430	6,950	7,110	7,610	7,850	8,370
18	7,730	8,340	7,770	8,380	8,870	9,500	9,740	10,360	6,770	7,380	7,130	7,740	7,990	8,610	8,600	9,220
19	7,990	8,600	8,040	8,650	9,220	9,850	10,150	10,770	6,770	7,380	7,130	7,740	7,990	8,610	8,600	9,220
20	8,660	9,350	8,720	9,410	10,010	10,700	11,320	12,010	7,490	8,160	7,890	8,570	8,870	9,570	9,870	10,540
21	9,010	9,720	9,060	9,790	10,410	11,130	11,770	12,500	7,680	8,360	8,090	8,820	9,100	9,820	10,070	10,800
22	9,320	10,040	9,380	10,100	10,760	11,490	12,110	12,830	8,010	8,730	8,440	9,170	9,490	10,210	10,460	11,190
23	10,000	10,730	10,050	10,790	11,360	12,110	12,710	13,450	8,550	9,310	9,010	9,740	9,930	10,670	10,880	11,620
24	10,660	11,410	10,720	11,490	11,960	12,720	13,300	14,070	9,080	9,890	9,570	10,320	10,370	11,130	11,290	12,050
25	10,900	11,640	10,960	11,720	12,270	13,030	13,730	14,500	9,080	9,890	9,570	10,320	10,370	11,130	11,290	12,050
26	11,080	11,850	11,140	11,930	12,620	13,410	14,700	15,480	9,250	10,080	9,740	10,540	10,720	11,500	12,240	13,040
27	11,370	12,160	11,450	12,230	13,030	13,820	15,070	15,860	9,410	10,250	9,910	10,700	10,950	11,730	12,380	13,180
28	11,670	12,450	11,740	12,530	13,440	14,230	15,420	16,220	9,570	10,420	10,070	10,860	11,170	11,960	12,520	13,310
29	11,810	12,600	11,890	12,670	13,620	14,420	15,690	16,490	9,570	10,420	10,070	10,860	11,160	11,950	12,520	13,310
30	11,950	12,740	12,020	12,810	13,800	14,600	15,940	16,750	9,570	10,420	10,070	10,860	11,140	11,930	12,520	13,310
31	12,430	13,210	12,510	13,290	14,900	15,690	17,080	17,880	9,840	10,710	10,350	11,140	11,980	12,770	13,320	14,110
32	12,900	13,680	12,980	13,770	15,990	16,780	18,220	19,020	10,100	11,000	10,640	11,410	12,810	13,600	14,120	14,910
33	13,240	14,030	13,320	14,110	16,320	17,100	18,780	19,580	10,100	11,000	10,640	11,410	12,670	13,460	14,120	14,910
34	13,580	14,360	13,660	14,450	16,630	17,430	19,340	20,140	10,100	11,000	10,640	11,410	12,530	13,320	14,120	14,910
35	13,650	14,440	13,730	14,520	16,940	17,720	20,270	21,050	10,370	11,300	10,920	11,710	13,110	13,900	15,370	16,170
36	13,720	14,510	13,800	14,600	17,230	18,020	21,180	21,970	10,640	11,590	11,200	11,990	13,690	14,480	16,620	17,420
37	−	−	−	−	−	−	−	−	−	−	11,240	12,020	13,730	14,520	−	−
38											11,260	12,050	13,770	14,560
39											11,260	12,050	13,770	14,560
40											11,260	12,050	13,770	14,560
41											11,530	12,350	13,900	14,710
42											11,790	12,630	14,040	14,860
43											11,790	12,630	14,040	14,860
44											11,790	12,630	14,040	14,860
45											12,030	12,880	14,210	15,040
46											12,270	13,140	14,370	15,210
47											12,520	13,390	14,540	15,390
48											12,750	13,650	14,720	15,580
49											13,380	14,330	15,580	16,500
50											14,010	15,000	16,440	17,400

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応				個別対応
数量区分	小口				大口
数　量	1～9	10～12	13～14	15～30	31～
値引率	基準単価	10%	15%	23%	お見積り
出荷日	通常				お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

出荷日

●MTPLA・MTPL・MTPLP

日目出荷

				ご注文締切
急	ストークB	3日目出荷	800円/1本	PM 8:00迄	>>こちら

[ ! ]3本以上で1明細行当たり一律2,160円

出荷日については、こちらをご覧ください。

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品面圧タイミングプーリ　Ｈタイプ	タイミングプーリ　Ｈタイプ	面圧タイミングプーリ　Ｌタイプ	面圧タイミングプーリ　Ｈタイプ　-メカロックスタンダード組込（センタリング機能付）-	【クリーン洗浄品】タイミングプーリ　Ｈタイプ	面圧タイミングプーリ　Ｔ５タイプ	面圧タイミングプーリ　Ｔ１０タイプ	面圧タイミングプーリ　ＸＬタイプ	面圧ハイトルクタイミングプーリ 5GTタイプ	面圧ハイトルクタイミングプーリ 3GTタイプ	面圧ハイトルクタイミングプーリ　Ｓ３Ｍタイプ	面圧ハイトルクタイミングプーリ　Ｓ５Ｍタイプ	面圧バックラッシレスタイミングプーリ 5GTタイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	6,980円～	-	-	-	-	-	-	-	-	-
通常出荷日	5日目	3日目～	5日目～	5日目	6日目～	5日目～	5日目～	5日目	5日目	5日目	5日目～	3日目～	5日目
環境対応	RoHS非対応	RoHS対応（10物質）	RoHS非対応	RoHS非対応	RoHS対応（10物質）	RoHS非対応	RoHS非対応	RoHS非対応	RoHS非対応	RoHS非対応	RoHS非対応	RoHS非対応	RoHS非対応
特性・用途	該当なし	該当なし	該当なし	該当なし	-	該当なし	-	該当なし	-	-	該当なし	該当なし	該当なし
種類	面圧プーリ	タイミングプーリ	面圧プーリ	面圧プーリ	タイミングプーリ	面圧プーリ	面圧プーリ	面圧プーリ	面圧プーリ	面圧プーリ	面圧プーリ	面圧プーリ	面圧プーリ
ベルト種類	H	H	L	H	H	T5	T10	XL	5GT	3GT	S3M	S5M	5GT
タイミングプーリ/アイドラー	プーリ	プーリ	プーリ	プーリ	プーリ	プーリ	プーリ	プーリ	プーリ	プーリ	プーリ	プーリ	プーリ
