オープンエンドベルト　ポリウレタン・クロロプレンゴム

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.1-1562

評価 5.0平均満足度5.0 この商品のレビューをみる（2件）

通常価格(税別): -

税込価格: -

通常のポリウレタンに比べ許容張力が高く、安定した往復運動に適しています。【材質...

詳細情報を確認する

種類：

オープンエンド
ベルト歯面：

標準(片面)
伝動トルク：

一般トルク伝動

(i)ご注意

データ量都合でCADデータ表示省略。歯数の最大表示を制限しております。
PTBOGタイプは製造メーカーの仕様変更により後継品に順次変更させて頂きます。後継品はベルト厚みが薄くなり、歯面の色がベージュ色に変わりますが、従来品と性能等、使用上の問題はございません。詳細は商品ページ内「技術情報」をご確認ください。
標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
ポリウレタンタイプは時間が経つと色の変化がありますが、物性に影響はございません。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定2件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

TBOG・TBO
XL
L
H
TTBO
T5
T10
AT5
AT10PTBOG
P5M
P8MHTBOG・HTBO
S3M
S5M
S8M端面

Type	色	[ M ]材質		使用温度（参考値）
		本体	心線
TBOG・HTBOG・PTBOG	黒	クロロプレンゴム	グラスコード	－20℃～80℃
TBO・HTBO・TTBO	白	ポリウレタン	スチールコード

オープンエンドベルトの材質と特徴

材質	特長
クロロプレンゴム	導電性がある。ポリウレタンよりも高付加環境に適している。
ポリウレタン	耐油性がある。粉塵の飛散が少なく、クリーンな伝動が可能。
アイアンラバー（ポリウレタン）	心線に高張力スチールコードを使用し、許容張力に優れる

[ ! ]低発塵ベルトの取扱はございません。発塵対策につきましてはページ内「発塵対策について」を参照ください。
[ ! ]本製品ははさみなどの工具で切断可能です。

規格表

型式			−	歯数

Type	ベルト種類	ベルト呼び幅
TBO HTBOG TTBO	−　H −　S5M −　AT5	100 100 150	− − −	1100 500 1200

ベルト種類	Pitch	2θ(°)	H	h	i	L	単位質量 g/m(幅:10mm)
ベルト種類	Pitch	2θ(°)	H	h	i	L	クロロプレンゴム	ポリウレタン
XL	5.08	50°	2.25	1.25	1.0	1.35	26.77	22.17
L	9.525	40°	3.5	1.9	1.6	3.2	37.8	36.22
H	12.7	40°	4.3	2.3	2.0	4.4	52.36	41.22
T5	5	40°	2.2	1.2	1.0	1.8	−	22.1
T10	10	40°	4.5	2.5	2.0	3.5	−	47.6
AT5	5	50°	2.7	1.2	1.5	2.5	−	32.0
AT10	10	50°	4.5	2.5	2.0	5	−	58.6

[ ! ]全長は歯数×Pitchで算出できます。
　※計算例　歯数100ｘPitch5mmの場合は全長500mmです。

ベルト種類	Pitch	Ra	Lr	H	h	i	PLD	単位質量 g/m(幅:10mm)
ベルト種類	Pitch	Ra	Lr	H	h	i	PLD	クロロプレンゴム	ポリウレタン
S3M	3	1.95	1.95	2.10(2.00)	1.14	0.96(0.86)	0.381	−	24.3
S5M	5	3.25	3.25	3.61(3.20)	1.91(1.77)	1.70(1.43)	0.480	38.8	34.6
S8M	8	5.20	5.20	5.30(5.00)	3.05(2.85)	2.25(2.15)	0.686	55.2	57.6

[ ! ]（）内はポリウレタン寸法
[ ! ]全長は歯数×Pitchで算出できます。
　※計算例　歯数100ｘPitch5mmの場合は全長500mmです。
[ ! ]S3M,S5M,S8Mタイプは三ツ星ベルト（株）及びバンドー化学（株）のプーリに適合します。

ベルト種類	Pitch	ℓ	H	h	PLD	r	単位質量 g/m(幅:10mm)
ベルト種類	Pitch	ℓ	H	h	PLD	r	クロロプレンゴム
P5M	5	3.25	3.6	1.81	0.571	0.5	歯布色（黒）：41.0 歯布色（ベージュ）：38.0
P8M	8	5.2	歯布色（黒）：5.5 歯布色（ベージュ）：5.0	2.9	0.686	0.8	歯布色（黒）：56.0 歯布色（ベージュ）：51.0

[ ! ]全長は歯数×Pitchで算出できます。
　※計算例　歯数100ｘPitch5mmの場合は全長500mmです。
[ ! ]P5M,P8Mタイプは（株）椿本チェインのプーリに適合します。

■耐薬品特性
○：抵抗性あり △：限定された抵抗性あり ×：抵抗性なし

薬品名	抵抗性	薬品名	抵抗性	薬品名	抵抗性
酢酸5％	×	水酸化ナトリウム水溶液5％	×	n－ヘキサン	○
氷酢酸（38℃）	×	水酸化ナトリウム水溶液10％	×	ヒドラジン	△
無氷酢酸	△	水酸化カリウム水溶液5％	×	N－メチルピロリドン	×
塩酸5%	×	重クロム酸ナトリウム20％	○	イソオクタン	○
硝酸10％	△	海水	○	イソプロピルアルコール	○
硫酸20％	×	アセトン	×	ケロシン	○
発煙硫酸20％	×	メチルエヂルケトン	×	ガソリン	○
亜硫酸	△	エチルアルコール	△	ジェット燃料	○
ギ酸	×	メチルアルコール	△	あまに油	○
青酸	△	酢酸エチル	×	ひまし油	○
フッ化水素酸10％	×	四塩化炭素	×	ナフタリン	○
硫化水素	△	ベンゼン	×	大豆油	○
塩素ガス	×	二硫化炭素	△	ビール	○
リン酸三ナトリウム水溶液	○	フタル酸ジオクチル	○	フェノール	△
クエン酸水溶液	○	塩化エチル	△	四塩化エチレン	×
無水臭素（液）	×	エチレングリコール	○	キシレン	×
硼酸水溶液	○	酸化エチレン	○	燃料油A	○
塩化アンモニウム水溶液	○	フッ化ケイ素酸	○	燃料油B	△
塩化カルシウム水溶液	○	ホルムアルデヒド40％	△	燃料油C	△
次亜塩素酸カルシウム水溶液	○	クロロベンゼン	×	ジメチルホルムアミド	×
塩化ナトリウム水溶液	○	シクロヘキサン	○	テトラヒドロフラン	×
硫酸アンモニウム水溶液	○	フタル酸ジブチル	○	トルエン	×
水酸化アンモニウム水溶液	△	グリセリン	○	過酸化水素水	△

[ ! ]影響度は目安であり、実際の使用に関しては試験が必要です。お客様にて適合性を確認し、
ご使用ください。
[ ! ]酸類、アルカリ類、過酸化物、水および含水物の場合はスチール芯線が腐食されることがあり
ます。

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式			歯数下限〜上限	ベルト幅 (mm)	許容張力(N)		適用接続金具	￥基準単価 1〜30本
Type	ベルト種類	ベルト呼び幅	歯数下限〜上限	ベルト幅 (mm)	クロロプレンゴム	ポリウレタン	適用接続金具	クロロプレンゴム	ポリウレタン
TBOG (クロロプレンゴム) TBO (ポリウレタン)	XL	025	30〜3937	6.4	−	66	TBCK−XL025	-	歯数×6
		037		9.5	47	102	TBCK−XL037	歯数×8	歯数×9
		050		12.7	70	142	TBCK−XL050	歯数×11	歯数×12
	L	050	30〜2099	12.7	95	259	TBCK−L050	歯数×19	歯数×20
		075		19.1	165	387	TBCK−L075	歯数×26	歯数×27
		100		25.4	−	519	TBCK−L100	-	歯数×34
	H	075	45〜1574	19.1	−	397	TBCK−H075	-	歯数×44
		100		25.4		529	TBCK−H100	歯数×48	歯数×49
		150		38.1	−	799	TBCK−H150	-	歯数×67
		200		50.8	−	1093	TBCK−H200	-	歯数×80
HTBOG (クロロプレンゴム) HTBO (ポリウレタン)	S3M	060	40〜6666	6	−	127	TBCK−S3M060	-	歯数×8
		100		10	−	211	TBCS−S3M100	-	歯数×17
		150		15	−	317	TBCS−S3M150	-	歯数×25
	S5M	100	50〜4000	10	310	215	TBCK−S5M100	歯数×19	歯数×20
		150		15	490	323	TBCK−S5M150	歯数×24	歯数×24
		250		25	−	539	TBCK−S5M250	-	歯数×34
	S8M	150	60〜2500	15	−	647	TBCK−S8M150	-	歯数×32
		250		25	950	1176	TBCK−S8M250	歯数×48	歯数×49
		300		30	−	1412	TBCK−S8M300	-	歯数×64
		400		40	−	1882	TBCK−S8M400	-	歯数×67
PTBOG (クロロプレンゴム)	P5M	100	50〜4000	10	287	−	TBCK−S5M100	歯数×23	-
		150		15	456	−	TBCK−S5M150	歯数×30	-
		250		25	817	−	TBCK−S5M250	歯数×44	-
	P8M	150	60〜2500	15	606	−	TBCK−S8M150	歯数×59	-
	P8M	250	60〜2500	25	1060	−	TBCK−S8M250	歯数×93	-
TTBO (ポリウレタン)	T5	100	40〜4000	10	−	112	TBCK−T5100	-	歯数×15
		150		15	−	166	TBCK−T5150	-	歯数×15
		200		20	−	225	TBCK−T5200	-	歯数×23
		250		25	−	284	TBCK−T5250	-	歯数×24
	T10	150	40〜2000	15	−	299	TBCK−T10150	-	歯数×27
		200		20	−	397	TBCK−T10200	-	歯数×33
		250		25	−	529	TBCK−T10250	-	歯数×36
		300		30	−	627	TBCK−T10300	-	歯数×48
		400		40	−	862	TBCK−T10400	-	歯数×74
		500		50	−	1064	TBCK−T10500	-	歯数×84
	AT5	100	40〜4000	10	−	147	‐*	-	歯数×19
	AT5	150	40〜4000	15	−	221	TBCK−AT5150	-	歯数×21
	AT10	150	40〜2000	15	−	469	‐*	-	歯数×37
		200		20	−	625	TBCK−AT10200	-	歯数×50
		250		25	−	781	TBCK−AT10250	-	歯数×50

*TBCKシリーズ販売終了品です。代替品として>>TBCFシリーズをご検討ください。
[ ! ]kgf＝N×0.101972
[ ! ]ベルトの耐荷重、引張強度、膨張係数のデータはご用意がございません。
[ ! ]ベルトの張り方、初張力については>>こちらを参照ください。
[ ! ]ベルトの設計資料は>>こちらを参照ください。

技術情報

・現行品と後継品の歯布色の違いは下記写真のとおりです。
（現行品：黒色、後継品：ベージュ色）

現行品

後継品

ベルトの交換時期について

ベルトの寿命・交換時期などはご使用環境により異なるため、規定は設けておりません。
以下のベルトの状態と事例をベルト交換時期の目安として参考ください。

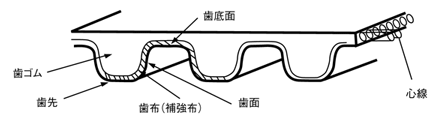

■ベルト部位の名称

■ベルト交換時期の目安となる状態・事例

ベルトの状態
①	②	③	④	⑤	⑥	⑦

番号	事例
①	ベルトの歯部補強布が摩耗により無くなり、ゴム層や心線が露出しているとき。歯面や歯底面が摩耗して無くなり、ゴムや心線が露出しているとき。
②	ベルトの背中のゴムが硬度上昇等により亀裂が発生しているとき。
③	ベルトの歯元クラックが発生し、ゴム層まで達しているとき。
④	ベルト側面が摩耗により損傷しているとき。
⑤	ベルトに歯かけ等が発生しているとき。
⑥	ベルト背部の摩耗が著しいとき。
⑦	ベルトの心線や、ベルトそのものが切断してしまったとき。

発塵対策について

ベルトの発塵対策は以下を参考ください。
1.プーリのフランジとベルトの側面が擦られないようにする。
2.プーリとアイドラーが軸方向にズレないようにする。
3.ベルトが斜めにかからないように設置。偏心も発塵の原因になります。
4.歯飛びや異音を感じたら、プーリとベルトを確認ください。

タイミングベルト・プーリ総合情報のご案内

・商品ラインナップや新着情報、技術情報やタイミングプーリ・ベルト選定ソフトなど　お役立ち情報満載。
　タイミングベルト・プーリ総合情報は>>こちらからご利用ください。

型番リスト
