タイミングベルトガイド

タイミングベルトガイド

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 4.0平均満足度4.0 この商品のレビューをみる（2件）
通常価格(税別)
 -
税込価格
 -

搬送用途において、ベルトのたわみ・蛇行を防止するガイドです。【材質】超高分子量...

詳細情報を確認する

  • 種類：
    ベルト用金具
  • 材質証明書：
    対象
  • 材質証明書：材質：
    超高分子量ポリエチレン

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

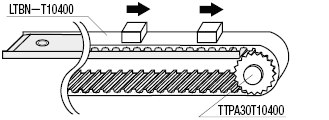

ワークサイズ段替えコンベヤ

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定19件の候補があります。

Loading...

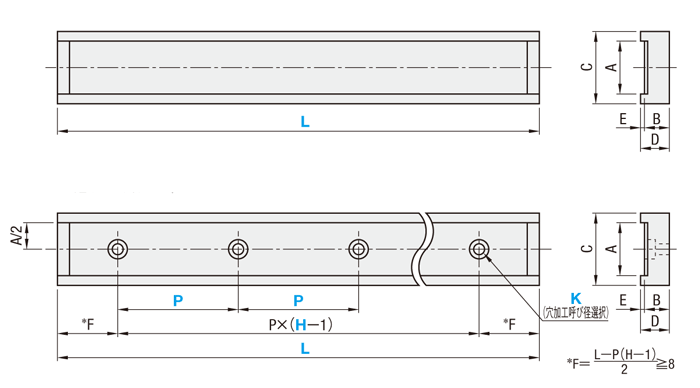

外形図・規格表

BTG（穴なしタイプ）BTGZ（1連ザグリ穴タイプ）
■穴加工詳細寸法
ザグリ穴

タイミングベルト用金具　過圧防止・穴位置指定タイプ 関連画像[ ! ]A≧d1＋6
[ ! ]A≧d ＋6
ボルト
呼び径		456
d4.55.56.5
d189.511
h567

■精度基準
寸法公差
A・B・C・D・E±0.2
L±1.0





[ ! ]熱膨張係数：1.7×10－4 /℃
[ ! ]加工条件：穴から端面までの肉厚3mm

[ M ] 材質
超高分子量ポリエチレン


規格表

型式−L−P−H−K
穴加工呼び径

Type 呼び
BTG
BTGZ		150
200A		−
−		300
1200
−
P160
−
H8
−
K5
型式L
指定10mm単位		P(穴ピッチ)
指定5mm単位		H
穴数		K
穴加工呼び径選択		対応ベルトタイプABCDE
Type呼び
BTG (穴なし)

BTGZ (1連ザグリ穴)		100200〜1800−−−T5100・AT5100128.620101.4
15050〜5002〜104・5・6T5150・AT51501723
150AT10150・AT101509123
200T5200228.630101.4
200AT10200・AT102009123
250T10250・AT102502735
250BT52508.6101.4
300T1030032942123
400T104004353
500T105005363
[ ! ]対応ベルトタイプ以外のベルトでもご使用いただけます。幅・歯の高さをご確認のうえ、ご使用ください。
[ NG ]BTGZの場合、呼び100は製作できません。

型番リスト

表示件数:
  1. 1
型番
環境対応
特性・用途
ザグリ穴呼び径 [K]
H(mm)
L(mm)
P(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
RoHS対応（10物質）
該当なし
-
-
200 ～ 1800
-
10

1個

-( - )

5日目

RoHS対応（10物質）
該当なし
-
-
200 ～ 1800
-
10

1個

-( - )

5日目

RoHS対応（10物質）
該当なし
-
-
200 ～ 1800
-
10

1個

-( - )

5日目

RoHS対応（10物質）
該当なし
-
-
200 ～ 1800
-
10

1個

-( - )

5日目

RoHS対応（10物質）
該当なし
-
-
200 ～ 1800
-
10

1個

-( - )

5日目

RoHS対応（10物質）
該当なし
-
-
200 ～ 1800
-
10

1個

-( - )

5日目

RoHS対応（10物質）
該当なし
-
-
200 ～ 1800
-
10

1個

-( - )

5日目

RoHS対応（10物質）
該当なし
-
-
200 ～ 1800
-
10

1個

-( - )

5日目

RoHS対応（10物質）
該当なし
-
-
200 ～ 1800
-
10

1個

-( - )

5日目

RoHS対応（10物質）
該当なし
-
-
200 ～ 1800
-
10

1個

-( - )

5日目

RoHS対応（10物質）
該当なし
4 ～ 6
2 ～ 10
200 ～ 1800
50 ～ 500
10

1個

-( - )

5日目

RoHS対応（10物質）
該当なし
4 ～ 6
2 ～ 10
200 ～ 1800
50 ～ 500
10

1個

-( - )

5日目

RoHS対応（10物質）
該当なし
4 ～ 6
2 ～ 10
200 ～ 1800
50 ～ 500
10

1個

-( - )

5日目

RoHS対応（10物質）
該当なし
4 ～ 6
2 ～ 10
200 ～ 1800
50 ～ 500
10

1個

-( - )

5日目

RoHS対応（10物質）
該当なし
4 ～ 6
2 ～ 10
200 ～ 1800
50 ～ 500
10

1個

-( - )

5日目

RoHS対応（10物質）
該当なし
4 ～ 6
2 ～ 10
200 ～ 1800
50 ～ 500
10

1個

-( - )

5日目

RoHS対応（10物質）
該当なし
4 ～ 6
2 ～ 10
200 ～ 1800
50 ～ 500
10

1個

-( - )

5日目

RoHS対応（10物質）
該当なし
4 ～ 6
2 ～ 10
200 ～ 1800
50 ～ 500
10

1個

-( - )

5日目

RoHS対応（10物質）
該当なし
4 ～ 6
2 ～ 10
200 ～ 1800
50 ～ 500
10

1個

-( - )

5日目

  1. 1

Loading...

詳細情報

基本情報

搬送用途において、ベルトのたわみ・蛇行を防止するガイドです。
【材質】
超高分子量ポリエチレン
【ベルト種類（幅寸法）】
T5100（10mm）、T5150（15mm）、T5200（20mm）、T5250（25mm）
T10150（15mm）、T10200（20mm）、T10250（25mm）、T10300（30mm）、T10400（40mm）、T10500（50mm）
AT5100（10mm）、AT5150（15mm）
AT10150（15mm）、AT10200（20mm）、AT10250（25mm）
【関連商品】
＜タイミングベルト＞
ロングタイミングベルト　アイアンラバー（フリースパン・長尺）、ロングタイミングベルト　ポリウレタン（フリースパン・長尺）、オープンエンドベルト　アイアンラバー（フリースパン・長尺）、オープンエンドベルト　ポリウレタン・クロロプレンゴム（フリースパン・長尺）


◆タイミングベルト・プーリ総合情報のご案内◆
タイミングベルト・プーリ総合情報はこちらからご覧ください。

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

[ ! ]製品価格は（本体基準単価＋穴加工価格）となります。
[ ! ]BTGは穴加工価格は無料です。
（例）BTGZ150−800−P200−H4−K5
本体基準単価＋穴加工価格＝製品価格
3,290＋800＝4,090円
■本体基準単価
型式￥本体基準単価
Type呼びL200〜400L410〜600L610〜900L910〜1200L1210〜1500L1510〜1800
BTG


BTGZ
(＋穴加工価格)		1002,0402,4303,2103,3204,1404,710
1502,1402,5803,4503,7804,7305,400
150A2,2202,6903,6104,0605,0805,700
2002,2202,6903,6104,0605,0805,700
200A2,4202,9804,0504,9206,1506,900
2502,5603,2104,4005,5806,9707,950
250B2,5403,1804,3205,2506,5607,410
3002,6803,3804,6506,0607,5608,550
4002,8803,6804,9406,9008,6209,520
5003,1404,0706,0308,04010,05011,410
■穴加工価格
穴数BTGZ
(1連ザグリ穴)
2420
3630
4840
51,050
61,260
71,470
81,680
91,890
102,100
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数 量1〜910〜1213〜1415〜3031〜
値引率基準単価5％10％18％お見積り
出荷日通常
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]穴加工価格には数量スライド適用されません。

納期

 5 日目出荷
    ご注文締切
急ストークB3日日出荷500円/1本PM 8:00迄>>こちら
[ ! ]3本以上で1明細行当たり一律1,350円

出荷日については、こちらをご覧ください。

概要・仕様

使用例

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
