平ベルト用プーリ 幅L=110~510

平ベルト用プーリ 幅L=110~510

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 規格変更
評価 4.0平均満足度4.0 この商品のレビューをみる(4件)
通常価格(税別)
 -
税込価格
 -

中央を両端よりも若干高くしたクラウンタイプと桟溝が付いた桟溝付ストレートタイプ...

詳細情報を確認する

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定109件の候補があります。

Loading...

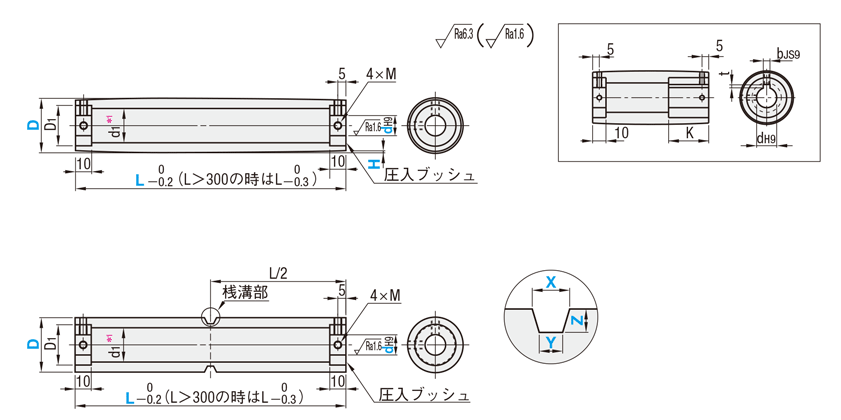

外形図・規格表

■キー溝形状 クラウンタイプ
ROBAWC・ROBMWC・ROBSWC
桟溝付ストレートタイプ
ROBAWM・ROBMWM・ROBSWM
桟溝部 [ ! ]X≧Y

[ ! ]桟溝部の寸法は「プーリ・アイドラーの逃げ寸法」をご参考下さい。   詳細はこちら
■新JIS(B1301)キー溝寸法表
呼びdH9bJS9t公差
N88+0.036
0
3±0.01251.4+0.1
0
N1010
NK10104±0.01501.8
N1212+0.043
0
N151552.3
N2020+0.052
0
62.8
N25258±0.01803.3+0.2
0
N3030
N3535+0.062
0
10
Type[ M ]材質[ S ]表面処理
クラウン桟溝付ストレートプーリ圧入ブッシュ
ROBAWCROBAWMアルミ合金アルミ合金白アルマイト
ROBMWCROBMWMSTKM13AS45C相当無電解ニッケルメッキ
ROBSWCROBSWMSUS304SUS304
[ ! ]セットスクリューは付属しません。こちら
*1 d1の内径はパイプ材の引抜面をそのまま使用している為、歪みがあります。

[ ! ]軸とのはめ合いの参考はこちら

規格表

■クラウンタイプ型式dLH
 ROBAWC3010L350H1.0
 ROBMWC35N10L300H0.5
 ROBSWC50N15L400H0.5

■桟溝付
ストレートタイプ
型式dLXYZ
ROBAWM6025L250X14.0Y11.8Z5.0
 ROBMWM5020L350X13.0Y11.5Z6.0
 ROBSWM5025L400X12.0Y10.0Z6.0
型式dH9指定1mm単位H選択指定0.1mm単位K[ ! ]d1D1M(並目)
TypeD丸穴+タップキー溝+タップLL=110〜300L=310〜510XYZキー長さアルミ
合金
スチール
(STKM13A)
ステンレス
(SUS304)
丸穴+タップキー溝+タップ
クラウンタイプ
ROBAWC
ROBMWC
ROB
SWC

桟溝付ストレートタイプ
ROBAWM
ROBMWM
ROBSWM
308N8110〜5100.3


0.5


0.8
0.5


0.8


1.0


1.2
7.0〜15.05.0〜12.02.0〜4.5251515.81822M4M3
10N10 ・ NK10
12N1230
3510N104.0〜6.0251718.11827M4M3
12N1230
15N15
4012N124.0〜7.0301718.72033M4M3
15N15M4
20N204.0〜6.02222.722M5
5015N154.0〜7.017302840M5M4
20N2022M5
25N2527M6
(60)20N2022  45M6M5
25N2532M6
30N30
(80)25N2541  55M8M6
30N30
35N35  M8
[ ! ]D=(60)(80)は材質アルミ合金のみ適用になります。[ ! ]D=30、35の桟溝付ストレートタイプは材質アルミ合金のみ適用になります。[ ! ]キー溝+タップの軸穴径10で、キー溝幅4.0mm(高さ1.8mm)をご希望の場合はNK10とご指定ください。
指示無き寸法公差
(d1は除く)
寸法区分公差
(mm)
を超え以下
0.53±0.1
36±0.1
630±0.2
30120±0.3
[ ! ]JISB0405m級(中級)に準拠。

関連部品

名称回転軸シャフトセットスクリュー平行キー
代表型番NSFMRSFJMSSKKES
画像

型番リスト

型番
特性・用途
外径 D(φ)
形状
材質
表面処理
軸(穴)径 d(mm)
軸穴仕様
H(mm)
L(mm)
X(mm)
Y(mm)
Z(mm)
材質証明書:材質
材質証明書:表面処理
RoHS
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
非磁性
30
クラウン
[アルミ] アルミ合金
白アルマイト
8 ~ 12
丸穴+タップ
0.3 ~ 1.2
110 ~ 510
-
-
-
プーリ:アルミ合金|圧入ブッシュ:アルミ合金
白アルマイト
10

1個

-( - )

5日目

非磁性
30
クラウン
[アルミ] アルミ合金
白アルマイト
8
新JISキー溝+タップ
0.3 ~ 1.2
110 ~ 510
-
-
-
プーリ:アルミ合金|圧入ブッシュ:アルミ合金
白アルマイト
10

1個

-( - )

5日目

非磁性
30
クラウン
[アルミ] アルミ合金
白アルマイト
10
新JISキー溝+タップ
0.3 ~ 1.2
110 ~ 510
-
-
-
プーリ:アルミ合金|圧入ブッシュ:アルミ合金
白アルマイト
10

1個

-( - )

5日目

非磁性
30
クラウン
[アルミ] アルミ合金
白アルマイト
12
新JISキー溝+タップ
0.3 ~ 1.2
110 ~ 510
-
-
-
プーリ:アルミ合金|圧入ブッシュ:アルミ合金
白アルマイト
10

1個

-( - )

5日目

非磁性
30
クラウン
[アルミ] アルミ合金
白アルマイト
10
新JISキー溝+タップ
0.3 ~ 1.2
110 ~ 510
-
-
-
プーリ:アルミ合金|圧入ブッシュ:アルミ合金
白アルマイト
10

1個

-( - )

5日目

非磁性
35
クラウン
[アルミ] アルミ合金
白アルマイト
10 ~ 15
丸穴+タップ
0.3 ~ 1.2
110 ~ 510
-
-
-
プーリ:アルミ合金|圧入ブッシュ:アルミ合金
白アルマイト
10

1個

-( - )

5日目

非磁性
35
クラウン
[アルミ] アルミ合金
白アルマイト
10
新JISキー溝+タップ
0.3 ~ 1.2
110 ~ 510
-
-
-
プーリ:アルミ合金|圧入ブッシュ:アルミ合金
白アルマイト
10

1個

-( - )

5日目

非磁性
35
クラウン
[アルミ] アルミ合金
白アルマイト
12
新JISキー溝+タップ
0.3 ~ 1.2
110 ~ 510
-
-
-
プーリ:アルミ合金|圧入ブッシュ:アルミ合金
白アルマイト
10

1個

-( - )

5日目

非磁性
35
クラウン
[アルミ] アルミ合金
白アルマイト
15
新JISキー溝+タップ
0.3 ~ 1.2
110 ~ 510
-
-
-
プーリ:アルミ合金|圧入ブッシュ:アルミ合金
白アルマイト
10

1個

-( - )

5日目

非磁性
40
クラウン
[アルミ] アルミ合金
白アルマイト
12 ~ 20
丸穴+タップ
0.3 ~ 1.2
110 ~ 510
-
-
-
プーリ:アルミ合金|圧入ブッシュ:アルミ合金
白アルマイト
10

1個

-( - )

5日目

非磁性
40
クラウン
[アルミ] アルミ合金
白アルマイト
12
新JISキー溝+タップ
0.3 ~ 1.2
110 ~ 510
-
-
-
プーリ:アルミ合金|圧入ブッシュ:アルミ合金
白アルマイト
10

1個

-( - )

5日目

非磁性
40
クラウン
[アルミ] アルミ合金
白アルマイト
15
新JISキー溝+タップ
0.3 ~ 1.2
110 ~ 510
-
-
-
プーリ:アルミ合金|圧入ブッシュ:アルミ合金
白アルマイト
10

1個

-( - )

5日目

非磁性
40
クラウン
[アルミ] アルミ合金
白アルマイト
20
新JISキー溝+タップ
0.3 ~ 1.2
110 ~ 510
-
-
-
プーリ:アルミ合金|圧入ブッシュ:アルミ合金
白アルマイト
10

1個

-( - )

5日目

非磁性
50
クラウン
[アルミ] アルミ合金
白アルマイト
15 ~ 25
丸穴+タップ
0.3 ~ 1.2
110 ~ 510
-
-
-
プーリ:アルミ合金|圧入ブッシュ:アルミ合金
白アルマイト
10

1個

-( - )

5日目

非磁性
50
クラウン
[アルミ] アルミ合金
白アルマイト
15
新JISキー溝+タップ
0.3 ~ 1.2
110 ~ 510
-
-
-
プーリ:アルミ合金|圧入ブッシュ:アルミ合金
白アルマイト
10

1個

-( - )

5日目

非磁性
50
クラウン
[アルミ] アルミ合金
白アルマイト
20
新JISキー溝+タップ
0.3 ~ 1.2
110 ~ 510
-
-
-
プーリ:アルミ合金|圧入ブッシュ:アルミ合金
白アルマイト
10

1個

-( - )

5日目

非磁性
50
クラウン
[アルミ] アルミ合金
白アルマイト
25
新JISキー溝+タップ
0.3 ~ 1.2
110 ~ 510
-
-
-
プーリ:アルミ合金|圧入ブッシュ:アルミ合金
白アルマイト
10

1個

-( - )

5日目

非磁性
60
クラウン
[アルミ] アルミ合金
白アルマイト
20 ~ 30
丸穴+タップ
0.3 ~ 1.2
110 ~ 510
-
-
-
プーリ:アルミ合金|圧入ブッシュ:アルミ合金
白アルマイト
10

1個

-( - )

5日目

非磁性
60
クラウン
[アルミ] アルミ合金
白アルマイト
20
新JISキー溝+タップ
0.3 ~ 1.2
110 ~ 510
-
-
-
プーリ:アルミ合金|圧入ブッシュ:アルミ合金
白アルマイト
10

1個

-( - )

5日目

非磁性
60
クラウン
[アルミ] アルミ合金
白アルマイト
25
新JISキー溝+タップ
0.3 ~ 1.2
110 ~ 510
-
-
-
プーリ:アルミ合金|圧入ブッシュ:アルミ合金
白アルマイト
10

1個

-( - )

5日目

非磁性
60
クラウン
[アルミ] アルミ合金
白アルマイト
30
新JISキー溝+タップ
0.3 ~ 1.2
110 ~ 510
-
-
-
プーリ:アルミ合金|圧入ブッシュ:アルミ合金
白アルマイト
10

1個

-( - )

5日目

非磁性
80
クラウン
[アルミ] アルミ合金
白アルマイト
25 ~ 35
丸穴+タップ
0.3 ~ 1.2
110 ~ 510
-
-
-
プーリ:アルミ合金|圧入ブッシュ:アルミ合金
白アルマイト
10

1個

-( - )

5日目

非磁性
80
クラウン
[アルミ] アルミ合金
白アルマイト
25
新JISキー溝+タップ
0.3 ~ 1.2
110 ~ 510
-
-
-
プーリ:アルミ合金|圧入ブッシュ:アルミ合金
白アルマイト
10

1個

-( - )

5日目

非磁性
80
クラウン
[アルミ] アルミ合金
白アルマイト
30
新JISキー溝+タップ
0.3 ~ 1.2
110 ~ 510
-
-
-
プーリ:アルミ合金|圧入ブッシュ:アルミ合金
白アルマイト
10

1個

-( - )

5日目

非磁性
80
クラウン
[アルミ] アルミ合金
白アルマイト
35
新JISキー溝+タップ
0.3 ~ 1.2
110 ~ 510
-
-
-
プーリ:アルミ合金|圧入ブッシュ:アルミ合金
白アルマイト
10

1個

-( - )

5日目

非磁性
30
桟溝付
[アルミ] アルミ合金
白アルマイト
8 ~ 12
丸穴+タップ
-
110 ~ 510
7 ~ 15
5 ~ 12
2 ~ 4.5
プーリ:アルミ合金|圧入ブッシュ:アルミ合金
白アルマイト
10

1個

-( - )

5日目

非磁性
30
桟溝付
[アルミ] アルミ合金
白アルマイト
8
新JISキー溝+タップ
-
110 ~ 510
7 ~ 15
5 ~ 12
2 ~ 4.5
プーリ:アルミ合金|圧入ブッシュ:アルミ合金
白アルマイト
10

1個

-( - )

5日目

非磁性
30
桟溝付
[アルミ] アルミ合金
白アルマイト
10
新JISキー溝+タップ
-
110 ~ 510
7 ~ 15
5 ~ 12
2 ~ 4.5
プーリ:アルミ合金|圧入ブッシュ:アルミ合金
白アルマイト
10

1個

-( - )

5日目

非磁性
30
桟溝付
[アルミ] アルミ合金
白アルマイト
12
新JISキー溝+タップ
-
110 ~ 510
7 ~ 15
5 ~ 12
2 ~ 4.5
プーリ:アルミ合金|圧入ブッシュ:アルミ合金
白アルマイト
10

1個

-( - )

5日目

非磁性
30
桟溝付
[アルミ] アルミ合金
白アルマイト
10
新JISキー溝+タップ
-
110 ~ 510
7 ~ 15
5 ~ 12
2 ~ 4.5
プーリ:アルミ合金|圧入ブッシュ:アルミ合金
白アルマイト
10

1個

-( - )

5日目

非磁性
35
桟溝付
[アルミ] アルミ合金
白アルマイト
10 ~ 15
丸穴+タップ
-
110 ~ 510
7 ~ 15
5 ~ 12
4 ~ 6
プーリ:アルミ合金|圧入ブッシュ:アルミ合金
白アルマイト
10

1個

-( - )

5日目

非磁性
35
桟溝付
[アルミ] アルミ合金
白アルマイト
10
新JISキー溝+タップ
-
110 ~ 510
7 ~ 15
5 ~ 12
4 ~ 6
プーリ:アルミ合金|圧入ブッシュ:アルミ合金
白アルマイト
10

1個

-( - )

5日目

非磁性
35
桟溝付
[アルミ] アルミ合金
白アルマイト
12
新JISキー溝+タップ
-
110 ~ 510
7 ~ 15
5 ~ 12
4 ~ 6
プーリ:アルミ合金|圧入ブッシュ:アルミ合金
白アルマイト
10

1個

-( - )

5日目

非磁性
35
桟溝付
[アルミ] アルミ合金
白アルマイト
15
新JISキー溝+タップ
-
110 ~ 510
7 ~ 15
5 ~ 12
4 ~ 6
プーリ:アルミ合金|圧入ブッシュ:アルミ合金
白アルマイト
10

1個

-( - )

5日目

非磁性
40
桟溝付
[アルミ] アルミ合金
白アルマイト
12
丸穴+タップ
-
110 ~ 510
7 ~ 15
5 ~ 12
4 ~ 7
プーリ:アルミ合金|圧入ブッシュ:アルミ合金
白アルマイト
10

1個

-( - )

5日目

非磁性
40
桟溝付
[アルミ] アルミ合金
白アルマイト
15
丸穴+タップ
-
110 ~ 510
7 ~ 15
5 ~ 12
4 ~ 7
プーリ:アルミ合金|圧入ブッシュ:アルミ合金
白アルマイト
10

1個

-( - )

5日目

非磁性
40
桟溝付
[アルミ] アルミ合金
白アルマイト
20
丸穴+タップ
-
110 ~ 510
7 ~ 15
5 ~ 12
4 ~ 6
プーリ:アルミ合金|圧入ブッシュ:アルミ合金
白アルマイト
10

1個

-( - )

5日目

非磁性
40
桟溝付
[アルミ] アルミ合金
白アルマイト
12
新JISキー溝+タップ
-
110 ~ 510
7 ~ 15
5 ~ 12
4 ~ 7
プーリ:アルミ合金|圧入ブッシュ:アルミ合金
白アルマイト
10

1個

-( - )

5日目

非磁性
40
桟溝付
[アルミ] アルミ合金
白アルマイト
15
新JISキー溝+タップ
-
110 ~ 510
7 ~ 15
5 ~ 12
4 ~ 7
プーリ:アルミ合金|圧入ブッシュ:アルミ合金
白アルマイト
10

1個

-( - )

5日目

非磁性
40
桟溝付
[アルミ] アルミ合金
白アルマイト
20
新JISキー溝+タップ
-
110 ~ 510
7 ~ 15
5 ~ 12
4 ~ 6
プーリ:アルミ合金|圧入ブッシュ:アルミ合金
白アルマイト
10

1個

-( - )

5日目

非磁性
50
桟溝付
[アルミ] アルミ合金
白アルマイト
25
丸穴+タップ
-
110 ~ 510
7 ~ 15
5 ~ 12
4 ~ 7
プーリ:アルミ合金|圧入ブッシュ:アルミ合金
白アルマイト
10

1個

-( - )

5日目

非磁性
50
桟溝付
[アルミ] アルミ合金
白アルマイト
15 ~ 25
丸穴+タップ
-
110 ~ 510
7 ~ 15
5 ~ 12
4 ~ 7
プーリ:アルミ合金|圧入ブッシュ:アルミ合金
白アルマイト
10

1個

-( - )

5日目

非磁性
50
桟溝付
[アルミ] アルミ合金
白アルマイト
15
新JISキー溝+タップ
-
110 ~ 510
7 ~ 15
5 ~ 12
4 ~ 7
プーリ:アルミ合金|圧入ブッシュ:アルミ合金
白アルマイト
10

1個

-( - )

5日目

非磁性
50
桟溝付
[アルミ] アルミ合金
白アルマイト
20
新JISキー溝+タップ
-
110 ~ 510
7 ~ 15
5 ~ 12
4 ~ 7
プーリ:アルミ合金|圧入ブッシュ:アルミ合金
白アルマイト
10

1個

-( - )

5日目

非磁性
50
桟溝付
[アルミ] アルミ合金
白アルマイト
25
新JISキー溝+タップ
-
110 ~ 510
7 ~ 15
5 ~ 12
4 ~ 7
プーリ:アルミ合金|圧入ブッシュ:アルミ合金
白アルマイト
10

1個

-( - )

5日目

非磁性
60
桟溝付
[アルミ] アルミ合金
白アルマイト
20 ~ 30
丸穴+タップ
-
110 ~ 510
7 ~ 15
5 ~ 12
4 ~ 7
プーリ:アルミ合金|圧入ブッシュ:アルミ合金
白アルマイト
10

1個

-( - )

5日目

非磁性
60
桟溝付
[アルミ] アルミ合金
白アルマイト
20
新JISキー溝+タップ
-
110 ~ 510
7 ~ 15
5 ~ 12
4 ~ 7
プーリ:アルミ合金|圧入ブッシュ:アルミ合金
白アルマイト
10

1個

-( - )

5日目

非磁性
60
桟溝付
[アルミ] アルミ合金
白アルマイト
25
新JISキー溝+タップ
-
110 ~ 510
7 ~ 15
5 ~ 12
4 ~ 7
プーリ:アルミ合金|圧入ブッシュ:アルミ合金
白アルマイト
10

1個

-( - )

5日目

非磁性
60
桟溝付
[アルミ] アルミ合金
白アルマイト
30
新JISキー溝+タップ
-
110 ~ 510
7 ~ 15
5 ~ 12
4 ~ 7
プーリ:アルミ合金|圧入ブッシュ:アルミ合金
白アルマイト
10

1個

-( - )

5日目

非磁性
80
桟溝付
[アルミ] アルミ合金
白アルマイト
25 ~ 35
丸穴+タップ
-
110 ~ 510
7 ~ 15
5 ~ 12
4 ~ 7
プーリ:アルミ合金|圧入ブッシュ:アルミ合金
白アルマイト
10

1個

-( - )

5日目

非磁性
80
桟溝付
[アルミ] アルミ合金
白アルマイト
25
新JISキー溝+タップ
-
110 ~ 510
7 ~ 15
5 ~ 12
4 ~ 7
プーリ:アルミ合金|圧入ブッシュ:アルミ合金
白アルマイト
10

1個

-( - )

5日目

非磁性
80
桟溝付
[アルミ] アルミ合金
白アルマイト
30
新JISキー溝+タップ
-
110 ~ 510
7 ~ 15
5 ~ 12
4 ~ 7
プーリ:アルミ合金|圧入ブッシュ:アルミ合金
白アルマイト
10

1個

-( - )

5日目

非磁性
80
桟溝付
[アルミ] アルミ合金
白アルマイト
35
新JISキー溝+タップ
-
110 ~ 510
7 ~ 15
5 ~ 12
4 ~ 7
プーリ:アルミ合金|圧入ブッシュ:アルミ合金
白アルマイト
10

1個

-( - )

5日目

耐食性・耐薬品
30
クラウン
[スチール] STKM13A
無電解ニッケルメッキ
8 ~ 12
丸穴+タップ
0.3 ~ 1.2
110 ~ 510
-
-
-
プーリ:STKM13A|圧入ブッシュ:S45C相当
無電解ニッケルメッキ
10

1個

-( - )

5日目

耐食性・耐薬品
30
クラウン
[スチール] STKM13A
無電解ニッケルメッキ
8
新JISキー溝+タップ
0.3 ~ 1.2
110 ~ 510
-
-
-
プーリ:STKM13A|圧入ブッシュ:S45C相当
無電解ニッケルメッキ
10

1個

-( - )

5日目

耐食性・耐薬品
30
クラウン
[スチール] STKM13A
無電解ニッケルメッキ
10
新JISキー溝+タップ
0.3 ~ 1.2
110 ~ 510
-
-
-
プーリ:STKM13A|圧入ブッシュ:S45C相当
無電解ニッケルメッキ
10

1個

-( - )

5日目

耐食性・耐薬品
30
クラウン
[スチール] STKM13A
無電解ニッケルメッキ
12
新JISキー溝+タップ
0.3 ~ 1.2
110 ~ 510
-
-
-
プーリ:STKM13A|圧入ブッシュ:S45C相当
無電解ニッケルメッキ
10

1個

-( - )

5日目

耐食性・耐薬品
30
クラウン
[スチール] STKM13A
無電解ニッケルメッキ
10
新JISキー溝+タップ
0.3 ~ 1.2
110 ~ 510
-
-
-
プーリ:STKM13A|圧入ブッシュ:S45C相当
無電解ニッケルメッキ
10

1個

-( - )

5日目

耐食性・耐薬品
35
クラウン
[スチール] STKM13A
無電解ニッケルメッキ
10 ~ 15
丸穴+タップ
0.3 ~ 1.2
110 ~ 510
-
-
-
プーリ:STKM13A|圧入ブッシュ:S45C相当
無電解ニッケルメッキ
10

1個

-( - )

5日目

耐食性・耐薬品
35
クラウン
[スチール] STKM13A
無電解ニッケルメッキ
10
新JISキー溝+タップ
0.3 ~ 1.2
110 ~ 510
-
-
-
プーリ:STKM13A|圧入ブッシュ:S45C相当
無電解ニッケルメッキ
10

1個

-( - )

5日目

Loading...

詳細情報

基本情報

中央を両端よりも若干高くしたクラウンタイプと桟溝が付いた桟溝付ストレートタイプからお選びいただけます。

【材質】アルミ合金、STKM13A、SUS304
【表面処理】白アルマイト、無電解ニッケルメッキ
【タイプ】プーリ
【プーリ形状】クラウン(フランジ無し)、桟溝付ストレート(フランジ無し)
【プーリ幅:L(mm)】110~510
【軸穴種類】丸穴+タップ、キー溝+タップ(新JIS)

【関連商品】
<アイドラー>
平ベルト用アイドラー 幅L=110~510
<平ベルト>
平ベルト一覧

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

[ ! ]キー溝をご指定の場合、基準単価は(本体基準単価+キー溝加工価格)となります。

[ ! ]価格計算例 ROBAWC40−N15−L300−H0.5の場合
6,940円(本体基準単価)+450円(キー溝加工価格)=7,390円(基準単価)

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
D¥基準単価¥キー溝加工価格
(本体基準単価+)
クラウンタイプ
ROBAWCROBMWCROBSWC
アルミ合金スチール(STKM13A)ステンレス(SUS304)
L110
〜150
L160
〜200
L210
〜2
50
L260
〜300
L310
〜350
L360
〜400
L410
〜450
L460
510
L110
〜150
L160
〜200
L210
〜250
L260
300
L310
〜350
L360
〜40
0
L410
〜450
L460
510
L110
〜150
L160
〜200
L210
〜250
L260
〜300
L310
〜350
L360
〜400
L410
〜4
50
L460
510
303,2203,9804,7405,4906,2507,0007,7008,8503,0903,8104,5405,2605,9906,7107,3708,4705,0106,1807,3608,5409,71010,89011,97013,770300
353,7104,5505,3806,2207,0507,8908,89010,2303,5904,4105,2206,0406,8507,6708,6409,9306,4107,8509,28010,73012,16013,61015,35017,650420
404,2005,1106,0306,9407,8508,77010,09011,6004,0404,9205,8106,6907,5708,4509,72011,1807,0608,59010,12011,66013,19014,72016,95019,490450
505,2606,6508,0309,42010,80012,19014,39016,5504,7005,9407,1808,4209,66010,90012,86014,7908,90011,25011,55013,55015,54017,54020,70023,100600
606,7308,49010,26012,02013,79015,55018,08020,790----------------600
809,75011,58013,87016,62020,04022,80026,22030,150----------------670
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
D¥基準単価¥キー溝加工価格
(本体基準単価+)
桟溝付ストレートタイプ
ROBAWMROBMWMROBSWM
アルミ合金スチール(STKM13A)ステンレス(SUS304)
L110
〜150
L160
〜200
L210
〜250
L260
〜300
L310
350
L360
〜400
L410
〜45
0
L460
510
L110
〜150
L160
〜200
L210
〜250
L260
〜300
L310
〜350
L360
〜400
L410
〜450
L460
510
L110
〜150
L160
〜200
L210
〜250
L260
〜300
L310
〜350
L360
〜400
L410
〜450
L460
510
303,1603,9104,6405,3906,1306,8707,5508,680----------------300
353,6304,4605,2706,1006,9107,7308,73010,030----------------420
404,1404,9105,8806,7707,7008,62010,00011,5003,7904,2004,7305,5906,7307,5909,54010,9706,3807,3508,78010,38012,53014,13015,75018,110450
505,1606,5407,9309,31010,70012,09014,10016,2104,6605,5306,6307,9409,58010,89013,68015,7407,9709,46011,33013,58014,70016,71017,85020,530600
606,5908,36010,12011,89013,65015,41017,71020,370----------------600
809,56011,35013,60016,29019,65022,34025,69029,550----------------670
数量スライド価格[ ! ]1円未満切り捨て) こちら
数量区分標準対応個別対応
小口大口
数 量1~910~1415~2021~
値引率基準単価5%10%お見積り
出荷日通常
[ ! ]表示数量超えはWOSにてご確認ください。

納期

 5 日目出荷
    ご注文締切

ストークB

3日目出荷500円/1本PM 8:00迄>>こちら
[ ! ]3本以上で1明細行当たり一律1,350円

出荷日については、こちらをご覧ください。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

平ベルト用プーリ 幅L=110~510

平ベルト用プーリ 幅L=110~510

    平ベルト用アイドラー 幅L=110~510

    平ベルト用アイドラー 幅L=110~510

      【クリーン洗浄品】平ベルト用プーリ 幅L=110~510

      【クリーン洗浄品】平ベルト用プーリ 幅L=110~510

        平ベルト用エコノミープーリ 幅L=110~510

        平ベルト用エコノミープーリ 幅L=110~510

          平ベルト用アイドラー 幅L=100~300

          平ベルト用アイドラー 幅L=100~300

            平ベルト用エコノミーアイドラー 幅L=110~510

            平ベルト用エコノミーアイドラー 幅L=110~510

              平ベルト用ウレタンライニングエコノミープーリ 幅L=110~500

              平ベルト用ウレタンライニングエコノミープーリ 幅L=110~500

                【クリーン洗浄品】平ベルト用プーリ パイプ材タイプ 幅L=110~510

                【クリーン洗浄品】平ベルト用プーリ パイプ材タイプ 幅L=110~510

                  ステンレスベルト用プーリ

                  ステンレスベルト用プーリ

                    【クリーン洗浄品】ステンレスベルト用プーリ

                    【クリーン洗浄品】ステンレスベルト用プーリ

                      ステンレスベルト用アイドラー

                      ステンレスベルト用アイドラー

                        アルミ・フラットアイドラー_VFLA

                        アルミ・フラットアイドラー_VFLA

                          アイドラー エンプラ ローラー、スチール ローラー (TC-RP,TC-RU)

                          アイドラー エンプラ ローラー、スチール ローラー (TC-RP,TC-RU)

                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ 鍋屋バイテック イマオコーポレーション
                            通常価格 - - - - - - - - - - - 3,612円 5,287円
                            通常出荷日 5日目   5日目   8日目   5日目   5日目   5日目   8日目   8日目   6日目   8日目   5日目   在庫品1日目~   当日出荷可能 在庫品1日目~   当日出荷可能
                            環境対応 RoHS対応(10物質) RoHS対応(10物質) RoHS対応(10物質) RoHS対応(10物質) RoHS対応(10物質) RoHS対応(10物質) RoHS対応(10物質) RoHS対応(10物質) RoHS対応(10物質) RoHS対応(10物質) RoHS対応(10物質) - -
                            タイプ プーリ アイドラー(ベアリング組込済) プーリ プーリ アイドラー(ベアリング組込済) アイドラー(ベアリング組込済) プーリ プーリ プーリ プーリ アイドラー(ベアリング組込済) アイドラー(ベアリング組込済) アイドラー(ベアリング組込済)
                            表面ウレタン ウレタン無 ウレタン無 ウレタン無 ウレタン無 ウレタン無 ウレタン無 ウレタン有 ウレタン無 ウレタン無 ウレタン無 ウレタン無 ウレタン無 ウレタン無
                            軸の種類 丸穴 ベアリング両側2個 丸穴 丸穴 ベアリング両側2個 ベアリング両側2個 丸穴 丸穴 丸穴 丸穴 丸穴 丸穴 / ベアリング1個 軸一体
                            フランジ有無 フランジ無 フランジ無 フランジ無 フランジ無 フランジ無 フランジ無 フランジ無 フランジ無 フランジ無 フランジ無 フランジ無 フランジ無 フランジ無

                            平ベルト用プーリ 幅L=110~510のレビュー

                            評価 4.0 平均満足度:4.0 4件のレビュー
                            試験装置に使用しています
                            評価 4.0満足度:4.02024/02/09
                            平ベルトコンベアの試験装置に使用しています。ミスミ製の平ベルト、ローラ、モーターがユニットとなった商品を検討しましたが、減速機付きモーターを別メーカー品に交換するとうまく収まらないため、個々に装置を手配し製作しました。試験もうまくいきました。

                            もっと読む 閉じる

                            0が参考にしています。

                            このレビューは参考になりましたか?  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            製品
                            評価 3.0満足度:3.02023/02/09
                            この商品は自社の製品に使用しています。同時に購入したアイドラーと共に使用しているものです。製品を作製した感じとしては普通だと思います。自社では他メーカーのものも多数取り扱っていますが、ミスミ製のものは設計がしやすいように思います。

                            もっと読む 閉じる

                            0が参考にしています。

                            このレビューは参考になりましたか?  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            コンベアの軸
                            評価 4.0満足度:4.02022/01/25
                            この商品は、コンベアの軸として使用していたアルミ製のものの交換品として購入しました。アルミ製のものを使用していた時は、アルミが削れてその粉がコンベア上の製品やベルトに付着して黒くなって汚れる感じがありました。この商品に変えてからはそれがなくなりましたので、よかったと思っています。欲をいえば、もう少し軽いと最良だと思います。

                            もっと読む 閉じる

                            0が参考にしています。

                            このレビューは参考になりましたか?  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            平ベルトに対し組み合わせ使用しています
                            評価 5.0満足度:5.02019/09/18
                            装置内稼働ユニット(搬送用中間ベース等)に利用の平ベルトに対し組み合わせ使用しています。良好な噛み合いから得られるロスの少ない力伝動性能や使い勝手に満足度が高く同機構を構築する際及び経年劣化時の保守部品として、リピート利用しています。

                            もっと読む 閉じる

                            0が参考にしています。

                            このレビューは参考になりましたか?  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            平ベルトプーリ・アイドラーカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            営業時間:9:00~18:00(土曜日・日曜日・祝日は除く)

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            型番が確定しました
