平ベルト用アイドラー 幅L=110～510

平ベルト用アイドラー 幅L=110～510

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 規格変更
評価 4.0平均満足度4.0 この商品のレビューをみる（7件）
通常価格(税別)
 -
税込価格
 -

中央を両端よりも若干高くしたクラウンタイプと桟溝が付いた桟溝付ストレートタイプ...

詳細情報を確認する

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

2列平ベルトコンベヤ

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定132件の候補があります。

Loading...

外形図・規格表

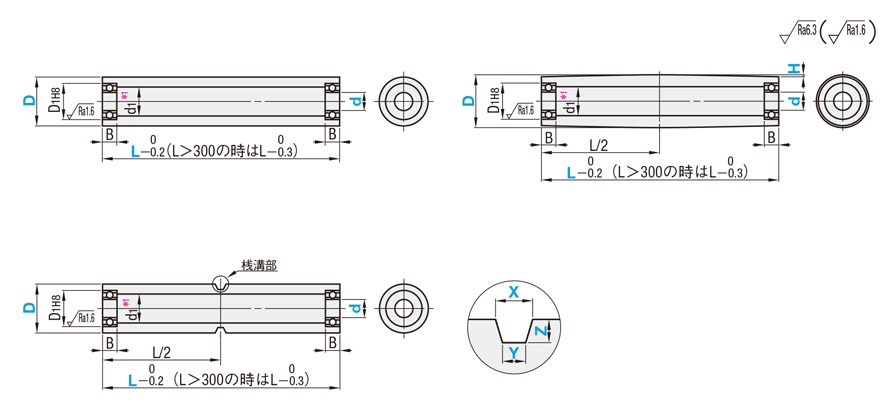

外形図

ストレートタイプ
ROFAWC・ROFMWC・ROFSWC
ROFAWCS・ROFSWCS クラウンタイプ
ROFAWT・ROFMWT・ROFSWT
ROFAWTS・ROFSWTS 桟溝付ストレートタイプ
ROFAWM・ROFMWM・ROFSWM
ROFAWMS・ROFSWMS 桟溝部 [ ! ]X≧Y
＊1 d1の内径はパイプ材の引抜面をそのまま使用している為、歪みがあります。
[ ! ]桟溝部の寸法は「プーリ・アイドラーの逃げ寸法」をご参考下さい。   詳細はこちら
[ ! ]ベアリングは取りはずし可能です。出荷時はテープでの仮止めとなります。
Typeローラーベアリング（軌道輪/転動体）
ストレートタイプクラウンタイプ桟溝付ストレートタイプ[ M ]材質[ S ]表面処理[ M ]材質
ROFAWCROFAWTROFAWMアルミ合金白アルマイトSUJ２
ROFAWCSROFAWTSROFAWMSSUS440C相当
ROFMWCROFMWTROFMWMSTKM13A無電解ニッケルメッキSUJ２
ROFSWCROFSWTROFSWMSUS304−
ROFSWCSROFSWTSROFSWMSSUS440C相当

規格表

 型式−d−L−H−X−Y−Z
(ストレートタイプ)ROFAWC40−8−L200
(クラウンタイプ)ROFAWT30−10−L350−H0.5
(桟溝付ストレートタイプ)ROFSWM50−20−L250  −X14.0−Y11.8−Z5.0
Type
D
d
指定1mm単位
H
桟溝付ストレートタイプのみ選択
d1
ベアリング寸法
L
クラウンタイプのみ選択
指定0.1mm単位
アルミ
スチール
ステンレス
No.
D1
B

X
Y
Z
合金
(STKM13A)
(SUS304)
ストレートタイプ
30
8
110〜510

7.0〜15.0
5.0〜12.0
2.0〜4.5
15
−
−
698ZZ
19
6
ROFAWC
8A＊

−
15.8
18
608ZZ
22
7
ROFAWCS
10

15
6900ZZ
22
6
ROFMWC
12

6901ZZ
24
ROFSWC
35
10

4.0〜6.0
17
18.1
18
6900ZZ
22
6
ROFSWCS
12
0.3
6901ZZ
24

15

6902ZZ
28
7
クラウンタイプ
40
8

4.0〜7.0
17
18.7
20
628ZZ
24
8
ROFAWT
10

6000ZZ
26
ROFAWTS
12
0.5
6901ZZ
24
6
ROFMWT
15

6902ZZ
28
7
ROFSWT
20

4.0〜6.0
22
22.7
22
6804ZZ
32
ROFSWTS
50
10

4.0〜7.0
17
24
22
6200ZZ
30
9

12
0.8
22
6001ZZ
28
8
桟溝付ストレートタイプ
15

17
6902ZZ
28
7
ROFAWM
20

22
6804ZZ
32
ROFAWMS
25

27
30
28
6905ZZ
42
9
ROFMWM
(60)
12

22
−
−
6201ZZ
32
10
ROFSWM
15

6002ZZ
32
9
ROFSWMS
20

6904ZZ
37

25

32
6905ZZ
42

30

6906ZZ
47

(80)
25

41
−
−
6205ZZ
52
15

30

6006ZZ
55
13

35

6907ZZ
55
10
[ ! ]＊D30のd8Aは材質スチール、ステンレスタイプのみ適用になります。[ ! ]D＝（60）（80）は材質アルミ合金のみ適用になります。[ ! ]D＝30、35の桟溝付ストレートタイプは材質アルミ合金のみ適用になります。
[ ! ]ベアリングにはグリースが封入されています。
指示無き寸法公差（d1は除く）
寸法区分公差
(mm)
を超え以下
0.53±0.1
36±0.1
630±0.2
30120±0.3
[ ! ]JISB0405ｍ級(中級)に準拠。
ｄ穴公差
ｄ
(mm)		内径公差
(mm)
を超え以下
0.62.5   0
－0.008
2.510   0
－0.008
1018   0
－0.008
1830   0
－0.010
[ ! ]JIS B1514 0級に準拠。
軸のはめあい一般基準（概略）
ラジアル軸受（0級、6X級、6級）ミスミ
関連部品
条件玉軸受軸の
公差域
クラス
軸径（mm）
荷重の性質荷重の大きさ等を超え以下
内輪
回転荷重

方向
不定荷重		軽荷重
変動荷重		－18h5シャフト
18100js6ー
100200k6ー
普通荷重ー18js5ー
18100k5ー
100140m5ー
内輪
静止荷重		内輪が軸上を容易
に動く必要がある		全軸径g6シャフト
回転軸
内輪が軸上を容易
に動く必要がない		全軸径h6ー
[ ! ]JIS B 1566（2015）付属書B（参考）に準拠。
[ ! ]荷重の性質
・内輪回転荷重：内輪の荷重位置が変化する。
・内輪静止荷重：内輪の荷重位置が変化しない。
・方向不定荷重：荷重位置が不確定。
（参考：はめあいの組合せの検討を参照）

設計事例

回転動作の部品構成簡易平ベルトコンベヤ2列平ベルトコンベヤ
回転体（プーリ）とベアリング間の間隔を保持する設計事例
詳細はこちら		部品点数を少なくしたシンプルな平ベルトコンベヤの設計事例
詳細はこちら		自動送り、手作業の設備等でパレット搬送で使用するコンベヤの設計事例
詳細はこちら

製品比較情報

商品タイプ平ベルト用プーリ平ベルト用アイドラー平ベルト
商品名平ベルト用プーリ フランジタイプ・クラウンタイプ・ウレタン圧入タイプ平ベルト用プーリ
幅L＝110～510		平ベルト用アイドラー
幅（T） 6～32mm		平ベルト用アイドラー
幅L＝25～100		平ベルト 一般用平ベルト 蛇行防止桟付 一般用
商品画像
形状ストレート（フランジ有り・無し）
クラウン（フランジ無し）		クラウン（フランジ無し）
桟溝付ストレート（フランジ無し）		ストレート（フランジ有り・無し）
クラウン（フランジ有り・無し）		ストレート（フランジ有り・無し）
クラウン（フランジ無し）
桟溝付ストレート（フランジ無し）		平面平面
材質S45C相当、2000系アルミ合金
SUS304		アルミ合金、STKM13A
SUS304		本体：S45C相当、2000系アルミ合金、SUS304、ポリアセタール
ベアリング：スチール、ステンレス		アルミ合金表面：ポリウレタン、熱可塑性ポリウレタン、ポリ塩化ビニル
裏面：ポリエステル、ポリエステル帆布		表面：ポリウレタン、熱可塑性ポリウレタン、ポリ塩化ビニル
裏面：ポリエステル、ポリエステル帆布
サイズ幅：6 ～ 32 mm幅：110 ～ 510 mm幅：6 ～ 32 mm幅：25 ～ 100 mm幅：10～500 mm
ベルト周長：0.5～20 m		幅：10～500 mm
ベルト周長：0.5～20 m
追加工ボスカット、ローレット平目追加、フランジカット、フランジ厚変更丸穴+タップ
キー溝+タップ（新JIS）		フランジカット、片フランジカット、片フランジ無、フランジ厚変更---

関連部品

名称回転軸シャフトセットカラー止め輪(軸用)
代表型番NSFMRSFJSCSBRSTWN
画像

注意・禁止事項

  • d1の内径はパイプ材の引抜面をそのまま使用している為、歪みがあります。
  • 本商品のベアリングは取りはずし可能です。本商品に使用されているベアリングの材質、サイズにあわせて交換してください。
  • 防錆が必要な場合は、無電解ニッケルメッキ表面処理またはSUS304製品をお勧めします。
  • ベルト溝T寸法の公差は±0.2mmです。平ベルトの幅公差を確認し、プーリを選択してください。

関連リンク

■ミスミ技術情報ページ

■規格外品サービスのご案内

  • カタログ掲載以外のサイズ変更・軸穴追加工・材質変更など、規格外品サービスより特注お見積り承ります。

【図面品、ミスミFAカタログ規格外品の特注見積もり】
https://meviy.misumi-ec.com/fa/2d/
※回答までに土日・祝日含まず2～7日営業日をいただいております。
製作可否からのお見積りになりますので、予めご了承いただければ幸いです。
