ダブルピッチチェーン用ジョイントリンク

ダブルピッチチェーン用ジョイントリンク

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
290円 ～ 340円
税込価格
319円 ～ 374円

チェーンをつなぐジョイントリンクです。補修用に1個からお選びいただけます。

詳細情報を確認する

(i)ご注意

  • JNTWCジョイントリンクの止めは現在クリップタイプではなく割りピンタイプです。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定2件の候補があります。

Loading...

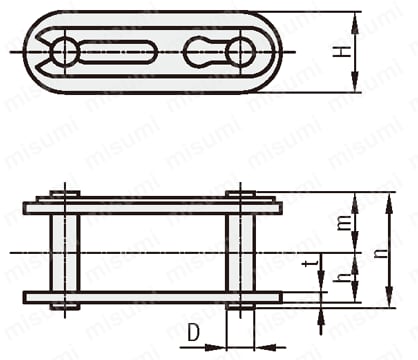

外形図・規格表

JNTWC
[ M ]材質 スチール

規格表

型式
JNTWC40
型式hmnTtφDφRHW
Type呼び
JNTWC408.02 9.53 17.55 1.51.53.977.95 11.77.95
5010.15 11.60 21.75 2.02.05.0910.16 14.69.53

型番リスト

表示件数:
  1. 1
型番
型式No.
最大許容張力(範囲選択)(kN)
最大許容張力(ｋN)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
40
2.61～4.00
2.75
10

1個

290円( 319円 )

在庫品1日目

当日出荷可能

50
4.01～6.50
4.41
10

1個

340円( 374円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

チェーンをつなぐジョイントリンクです。補修用に1個からお選びいただけます。

(i)ご注意

  • JNTWCジョイントリンクの止めは現在クリップタイプではなく割りピンタイプです。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥基準単価￥スライド単価
Type呼び1〜20リンク21〜50リンク
JNTWC40290110
50340140
[ ! ]表示数量超えはお見積り
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数　量1～100101〜
出荷日通常お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

納期

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
