スチールチェーンガイド

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.1-1686

評価 4.0平均満足度4.0 この商品のレビューをみる（2件）

通常価格(税別): 1,930円～ 3,360円

税込価格: 2,123円～ 3,696円

チェーン搬送など、ガイドに大きな荷重がかかる際にご利用いただけます。

詳細情報を確認する

種類：

チェーンガイド
材質：

スチール

(i)ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定36件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

SGDT

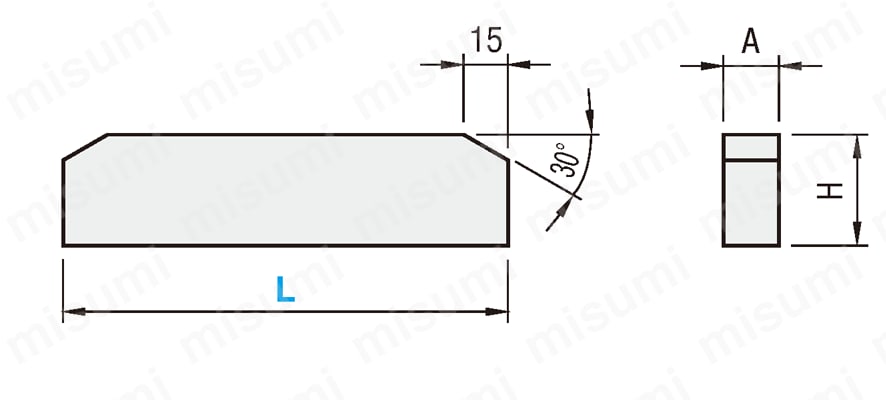

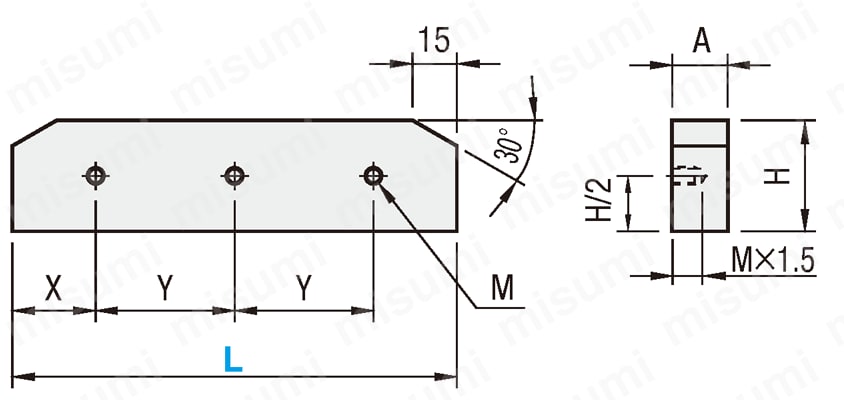

穴加工 N：穴加工無し	穴加工 ST：側面タップ

	[ ! ]A=6のときタップ穴は貫通

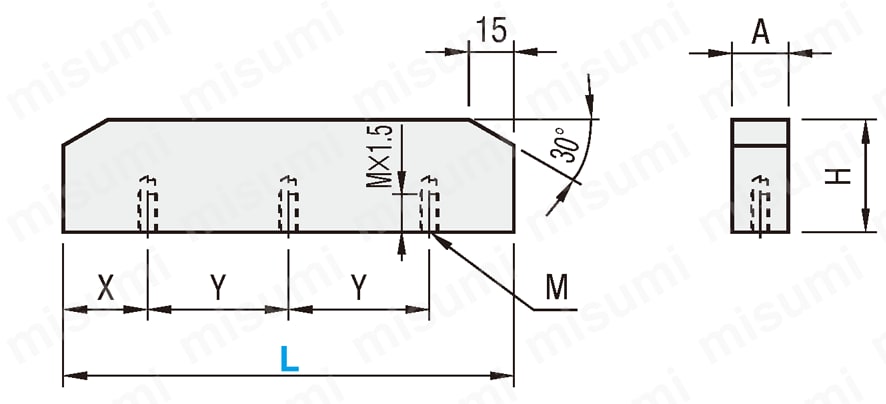

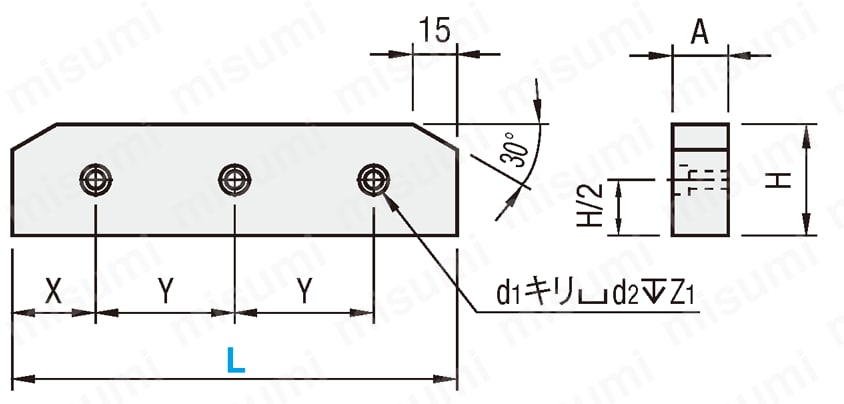

穴加工 HT：背面タップ	穴加工 Z：側面ザグリ
		■取付穴
		L	穴数	X	Y
		300	2	100	100
		500	3	150	100
		1000	5	200	150

＊高硬度かつ耐摩耗性に優れたチェーンガイドです。大きな荷重のかかる搬送に最適です。

[ M ] 材質	[ S ] 表面処理
S45C	硬質クロムメッキ

[ ! ]穴加工部は表面処理なし

規格表

型式	−	L
SGDT50ST	−	500

■L寸選択タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		穴加工	L長さ選択	A	H	d₁	d₂	Z₁	M	L＝300 ￥基準単価			L＝500 ￥基準単価			L＝1000 ￥基準単価
Type	No.		(mm)							N	ST・HT	Z	N	ST・HT	Z	N	ST・HT	Z
SGDT	40	N(穴加工無し) ST(側面タップ) HT(背面タップ) Z(側面ザグリ)	300 500 1000	6	13	4.5	8	4.5	4	1,930	2,190	2,460	2,360	2,630	2,890	2,630	2,890	3,150
	50			9	16	5.5	9.5	5.5	5
	60			12	22	6.5	11	6.5	6	2,100	2,420	2,630	2,630	2,840	3,150	2,840	3,050	3,360

型番リスト

表示件数:

型番	穴加工	No.	長さL(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

SGDT40HT-1000	HT(背面タップ)	40	1000	10	1個	2,890円( 3,179円 )	3日目
SGDT40HT-300	HT(背面タップ)	40	300	10	1個	2,190円( 2,409円 )	3日目
SGDT40HT-500	HT(背面タップ)	40	500	10	1個	2,630円( 2,893円 )	3日目
SGDT40N-1000	N(穴加工無し)	40	1000	10	1個	2,630円( 2,893円 )	3日目
SGDT40N-300	N(穴加工無し)	40	300	10	1個	1,930円( 2,123円 )	3日目
SGDT40N-500	N(穴加工無し)	40	500	10	1個	2,360円( 2,596円 )	3日目
SGDT40ST-1000	ST(側面タップ)	40	1000	10	1個	2,890円( 3,179円 )	3日目
SGDT40ST-300	ST(側面タップ)	40	300	10	1個	2,190円( 2,409円 )	3日目
SGDT40ST-500	ST(側面タップ)	40	500	10	1個	2,630円( 2,893円 )	3日目
SGDT40Z-1000	Z(側面ザグリ)	40	1000	10	1個	3,150円( 3,465円 )	3日目
SGDT40Z-300	Z(側面ザグリ)	40	300	10	1個	2,460円( 2,706円 )	3日目
SGDT40Z-500	Z(側面ザグリ)	40	500	10	1個	2,890円( 3,179円 )	3日目
SGDT50HT-1000	HT(背面タップ)	50	1000	10	1個	2,890円( 3,179円 )	3日目
SGDT50HT-300	HT(背面タップ)	50	300	10	1個	2,190円( 2,409円 )	3日目
SGDT50HT-500	HT(背面タップ)	50	500	10	1個	2,630円( 2,893円 )	3日目
SGDT50N-1000	N(穴加工無し)	50	1000	10	1個	2,630円( 2,893円 )	3日目
SGDT50N-300	N(穴加工無し)	50	300	10	1個	1,930円( 2,123円 )	3日目
SGDT50N-500	N(穴加工無し)	50	500	10	1個	2,360円( 2,596円 )	3日目
SGDT50ST-1000	ST(側面タップ)	50	1000	10	1個	2,890円( 3,179円 )	3日目
SGDT50ST-300	ST(側面タップ)	50	300	10	1個	2,190円( 2,409円 )	3日目
SGDT50ST-500	ST(側面タップ)	50	500	10	1個	2,630円( 2,893円 )	3日目
SGDT50Z-1000	Z(側面ザグリ)	50	1000	10	1個	3,150円( 3,465円 )	3日目
SGDT50Z-300	Z(側面ザグリ)	50	300	10	1個	2,460円( 2,706円 )	3日目
SGDT50Z-500	Z(側面ザグリ)	50	500	10	1個	2,890円( 3,179円 )	3日目
SGDT60HT-1000	HT(背面タップ)	60	1000	10	1個	3,050円( 3,355円 )	3日目
SGDT60HT-300	HT(背面タップ)	60	300	10	1個	2,420円( 2,662円 )	3日目
SGDT60HT-500	HT(背面タップ)	60	500	10	1個	2,840円( 3,124円 )	3日目
SGDT60N-1000	N(穴加工無し)	60	1000	10	1個	2,840円( 3,124円 )	3日目
SGDT60N-300	N(穴加工無し)	60	300	10	1個	2,100円( 2,310円 )	3日目
SGDT60N-500	N(穴加工無し)	60	500	10	1個	2,630円( 2,893円 )	3日目
SGDT60ST-1000	ST(側面タップ)	60	1000	10	1個	3,050円( 3,355円 )	3日目
SGDT60ST-300	ST(側面タップ)	60	300	10	1個	2,420円( 2,662円 )	3日目
SGDT60ST-500	ST(側面タップ)	60	500	10	1個	2,840円( 3,124円 )	3日目
SGDT60Z-1000	Z(側面ザグリ)	60	1000	10	1個	3,360円( 3,696円 )	3日目
SGDT60Z-300	Z(側面ザグリ)	60	300	10	1個	2,630円( 2,893円 )	3日目
SGDT60Z-500	Z(側面ザグリ)	60	500	10	1個	3,150円( 3,465円 )	3日目

基本情報

チェーン搬送など、ガイドに大きな荷重がかかる際にご利用いただけます。

(i)ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応			個別対応
数量区分	小口			大口
数　量	1～9	10～14	15～20	21～
値引率	基準単価	5%	10%	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

出荷日については、こちらをご覧ください。

概要・仕様

使用例

搬送用チェーンのように激しい摩擦を受ける環境で走行すると、ローラやプレートが大きく摩耗し、粉塵や騒音が発生します。
結果、チェーンの寿命低下につながります。このような問題を解決するために、低摩擦・耐摩耗性のあるチェーンガイドが利用
されます。また、チェーンの振動を防いだり、チェーンの走行路を正業したいという使い方でも活用されます。

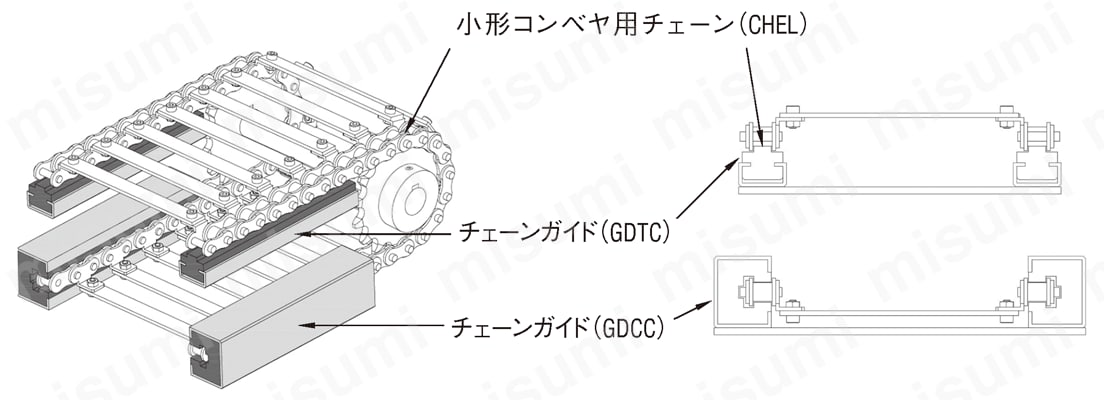

■全体図			■正面図

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品スチールチェーンガイド	ガイドレール TP-C19S00165-3MT-GR	チェーンガイド　L寸固定タイプ	ガイドレール（FCSGプロファイル）	チェーンガイド（AGC-Sガイド）（AGC-S）	チェーンガイド　Ｌ寸指定タイプ	増速・キャリアチエーン用アルミサイドフレーム	チェーンガイド（AGガイド）（AG）	チェーンガイド（AGCガイド）（AGC）	アルミチェーンガイド（CGガイド）（CG-AL）	増速・キャリアチェーン用アルミフレーム 4形	チェーンガイド（GLGCガイド）（GLGC）	増速・キャリアチエーン用アルミフレーム 6形
メーカー	ミスミ	ツバキ山久チエイン	ミスミ	イマオコーポレーション	イマオコーポレーション	ミスミ	片山チエン	イマオコーポレーション	イマオコーポレーション	イマオコーポレーション	片山チエン	イマオコーポレーション	片山チエン
通常価格	1,930円～	30,662円	16,190円～	7,297円～	9,893円～	-	6,697円～	3,689円～	7,084円～	22,618円～	13,049円～	13,899円～	14,423円～
通常出荷日	3日目	5日目	3日目当日出荷可能	3日目	3日目	3日目～当日出荷可能	3日目	3日目	3日目	3日目	3日目	3日目	3日目
種類	チェーンガイド	チェーンガイド	チェーンガイド	チェーンガイド	チェーンガイド	チェーンガイド	チェーンガイド	チェーンガイド	チェーンガイド	チェーンガイド	チェーンガイド	チェーンガイド	チェーンガイド
材質	スチール	樹脂	樹脂	樹脂	樹脂	樹脂	アルミ	樹脂	樹脂	アルミ	アルミ	樹脂	アルミ
