６シリーズ（溝幅８ｍｍ）－１列溝用－　突起付反転ブラケット

６シリーズ（溝幅８ｍｍ）－１列溝用－　突起付反転ブラケット

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 当日出荷可能
評価 4.5平均満足度4.5 この商品のレビューをみる（216件） この商品のFAQをみる(1件)
通常価格(税別)
75円 ～ 387円
税込価格
83円 ～ 426円

Ｌ字接続、クロス接続どちらの場合でも接続が可能です。クロス接続の場合でもブラケ...

詳細情報を確認する

(i)ご注意

  • 追加工「適用ボルト・ナットをセット」で「-SEC」（座金組込みボルト）をご使用される場合、座金ボルトの頭が干渉し取り付けにくい場合があります。取り付け方法に関してご不明な場合は技術サポート窓口までご相談ください。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

モータ＆チェーンを使用したローラコンベヤ

【ディージット】
探しまわる購買は
もうおしまい

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

型番

未確定72件の候補があります。

Loading...

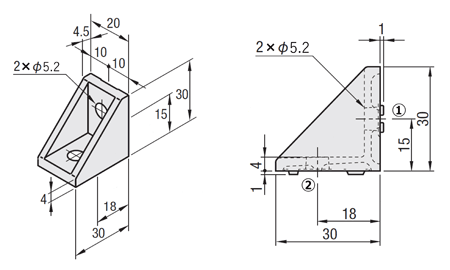

外形図・規格表
