６シリーズ（溝幅８ｍｍ）－１列溝用－　突起付反転ブラケット　取付穴4個タイプ

６シリーズ（溝幅８ｍｍ）－１列溝用－　突起付反転ブラケット　取付穴4個タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 当日出荷可能
評価 4.5平均満足度4.5 この商品のレビューをみる（18件）
通常価格(税別)
233円 ～ 703円
税込価格
256円 ～ 773円

1面に取付穴が2個ついた突起付反転ブラケットです。フレームをより強固に接続でき...

詳細情報を確認する

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

アルミフレームカバー分割

【ディージット】
探しまわる購買は
もうおしまい

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

型番

未確定40件の候補があります。

Loading...

外形図・規格表



HBLFSSW6
HBLFSSWB6(黒アルマイト)

50角用
HBLFSSW6－50

６シリーズ（溝幅８ｍｍ）－１列溝用－　突起付反転ブラケット:関連画像
Type[ M ]材質[ S ]表面処理
HBLFSSW6ADC12−
HBLFSSWB6黒アルマイト
HBLFSSW6−50−


規格表

型式
HBLFSSW6
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式質量
(g)		適合ボルト・Tナット（追加工にて指定）許容荷重
(N)		￥基準単価￥スライド単価
Typeボルト個数Tナット個数1〜99コ100〜200
HBLFSSW637CBM6−124HNTT6−641764223212
HBLFSSWB6＊
(黒アルマイト)		351341
HBLFSSW6−5027224213
[ ! ]ボルト・ナットは付属しません。ご希望の場合は追加工コードをご指定ください。
[ ! ]カバー取付け穴加工をご希望の場合は追加工コード「Ｃ」をご指定ください。
[ ! ]直角度の公差設定はございません。


追加工

型式-カバー取付け
穴加工		-ボルトナット
セット
HBLFSSW6- -SET
HBLFSSW6-C-SET
■カバー取付け穴追加工
AlterationsCodeSpec.適用ブラケット￥/1Code
カバー取付け
穴追加工		Cブラケットに、カバー取付け用
のタップ加工をします。
(両面M5)
(取付け用ネジこちら HCBM)
６シリーズ（溝幅８ｍｍ）－１列溝用－　カバー付ブラケット:関連画像		HBLFSNT643
HBLFSSW653
HBLFSSWB6
HBLFSSW6−50

・カバー取付け穴位置図

HBLFSSW6
HBLFSSWB6


HBLFSSW6－50

(カバー取付例)
　●追加工コード－Cをご指定ください。

６シリーズ（溝幅８ｍｍ）－１列溝用－　突起付ブラケット:関連画像

■適用ボルトナットセット追加工
AlterationsCodeSpec.適用ブラケット￥/1Code
適用ボルト
ナットをセット		SET
SST
(ステンレス)
SEU
(先入れ
バネナット)
SSU
(先入れ
バネナット
ステンレス)
SEP
(後入れ
バネナット)
SSP
(後入れ
バネナット
ステンレス)
SEC
(座金組込
ボルト・
ナット)		ブラケットをフレームに取付ける適用
ボルト・ナットをセットにします。
(ブラケット価格に加算します)

(例)HBLFSSW6指定時
 ボルトナット
Code型式個数型式個数
SETCBM6－124HNTT6－64
SSTSCB6－12HNTTSN6－6
SEUCBM6－12HNTU6－6
SSUSCB6－12SHNTU6－6
SEPCBM6－12HNTP6－6
SSPSCB6－12SHNTP6－6
SECHCBST6－15HNTT6－6

[ ! ]HBLFSSW6以外をご指定の際は適合
ボルト・ナットをご確認ください。

－SETSSTSEUSSUSEPSSPSEC
HBLFSNT6101107129198129149−
HBLFSSW6187204243388243290307
HBLFSSWB6213−268−268−−
HBLFSSW6−50187204243388243290307
[ ! ]黒アルマイトのボルトはこちらのHCBMTB（三価クロメート黒）になります。
[ ! ]黒アルマイトブラケット以外で－SET,－SEU,－SEP指定時は、付属ボルトがRoHS非対応となります。
[ ! ]セットの組合せは下記「適応ボルト・ナットセット詳細」をご覧ください。

■適応ボルト・ナットセット詳細

追加工
コード 		ボルトナット
型式材質タイプ型式材質ストッパ
SETCBM6-12鉄先入れHNTT6-6鉄無し
SSTSCB6-12ステンレス先入れHNTTSN6-6ステンレス無し
SEUCBM6-12鉄先入れHNTU6-6鉄有り
SSUSCB6-12ステンレス先入れSHNTU6-6ステンレス有り
SEPCBM6-12鉄後入れHNTP6-6鉄有り
SSPSCB6-12ステンレス後入れSHNTP6-6ステンレス有り
SECHCBST6-15鉄（座金付き）先入れHNTT6-6鉄無し

使用例

  • フレーム溝にはまる突起がついたタイプです。
    突起は締結作業時の回り止めとなるため、作業性に優れます。
  • L字接続、クロス接続どちらの場合でも接続が可能です。

フレームが交差する場合も
使用できます。
６シリーズ（溝幅８ｍｍ）－１列溝用－　突起付反転ブラケット:関連画像
Type表面処理対応フレーム
HBLFSSW6-6シリーズ 30角・ 60角共用
HBLFSSWB6黒アルマイト
HBLFSSW6-50-6シリーズ50角用

技術情報

■ブラケット許容荷重の考え方


６シリーズ（溝幅８ｍｍ）－１列溝用－ 突起付反転ブラケット 関連画像1_技術情報
左図のようにフレームを2本立て、その間にフレームを渡し、その下に2個ブラケットをとりつけた時の1個あたりの許容荷重を表しております。
ここでいう許容荷重は、ブラケットの全ての取付穴をボルトで固定して荷重をかけた際、ブラケットがその位置を保持できる（破断/すべりが発生しない）荷重を表しております。

座金付きボルトセット（-SEC）の取り付け方

■アルミフレーム用ブラケットのばね座金付きボルトがセット（-SEC）となる場合の取付け方法について
本製品はほかのシリーズのばね座金付きボルトとのセット品に比べボルトの頭が干渉するため締結時には注意が必要です。
取り付け仕方についてご紹介いたします。



STEP1 取りつけの順番

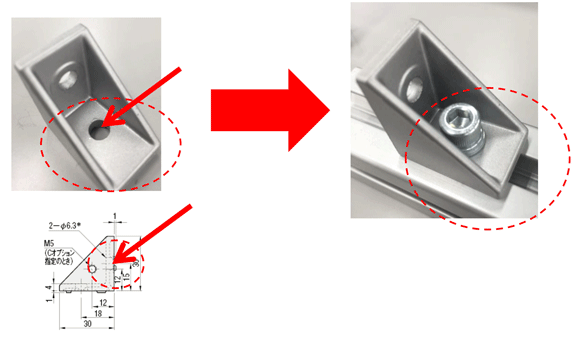

STEP2 六角ボルトの締結

六角ボルトをしっかり締結します。 関連画像1_取付け方法:関連画像

２つの穴のうち、上記の穴から取り付けをします。

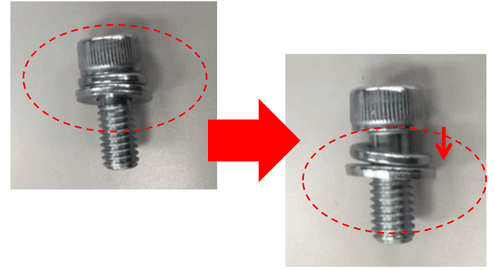

STEP3 ボルトのばね座金の位置調整

そこでボルトのばね座金部分を手で下に押し下げます。 残りのボルトの締結時にこのままの
状態ですと先に締結したボルトの
頭が干渉し取り付けできません。 関連画像1_取付け方法:関連画像
関連画像1_取付け方法:関連画像

STEP4 六角ボルト締結
最後に六角ボルトを捻りながら取り付けます。
関連画像1_取付け方法:関連画像

このように座金の取り付けには注意が必要です。
片側をあらかじめ締結するのが難しい場合など、以下の製品のご利用をおすすめいたします。

＜代替品＞
ケース①ブラケットを変更せずにボルトを変更する場合
HBLFSSW6-SET（追加工の適応ボルトナットセットを変更）

ケース②ばね座金付きボルトを変更せずにブラケットの変更をする場合
HBLFSH6-SEC（片面長穴ブラケットに変更）
ブラケットの片側の穴が長穴となっており座金組込み六角ボルトを使用してもボルト頭が干渉せず取り付けが可能です。

関連リンク

カタログ規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。

・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。

類似商品

■突起付ブラケット

取付面に回り止め用の突起が付いております。

商品名突起付反転
ブラケット		片リブブラケットナット止ブラケット片側突起付
ブラケット		片面長穴ブラケットカバー付ブラケット
製品写真

6シリーズ（溝幅8mm）-1列溝用- 突起付反転ブラケット 関連画像1_類似商品

6シリーズ（溝幅8mm）-1列溝用- 突起付反転ブラケット 関連画像2_類似商品

6シリーズ（溝幅8mm）-1列溝用- 突起付反転ブラケット 関連画像3_類似商品

片面に突起がなく、プレートに接続可能

6シリーズ（溝幅8mm）-1列溝用- 突起付反転ブラケット 関連画像4_類似商品

6シリーズ（溝幅8mm）-1列溝用- 突起付反転ブラケット 関連画像5_類似商品

6シリーズ（溝幅8mm）-1列溝用- 突起付反転ブラケット 関連画像6_類似商品

材質ADC12ADC12ADC12ADC12ADC12ADC12
特長取付面に突起が付いており、取付時の位置決めが容易です。最もオーソドックスなタイプです。リブ（側面）が片側のみで六角レンチを回しやすいタイプです。長い突起がナット止となり、ナット位置の微調整が不要なタイプです。突起が片側のみに付いており、フレーム/プレートの接続時に有効です。片面が長穴となったタイプです。座金組込みボルト使用時もボルト頭が干渉しません。防塵用のカバーを装着したタイプです。内部に埃が溜まらず衛生面で優れます。
代表型式HBLFSN6HBLFSL6HBLFSR6HBLFSNK6HBLFSH6HBLFSNT6
