６シリーズ（溝幅８ｍｍ）－２列溝用－　突起付ブラケット

６シリーズ（溝幅８ｍｍ）－２列溝用－　突起付ブラケット

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 当日出荷可能
評価 4.7平均満足度4.7 この商品のレビューをみる（10件）
通常価格(税別)
239円 ～ 937円
税込価格
263円 ～ 1,031円

回り止めになる突起がついた2列溝用のブラケットです。6シリーズ50角フレームに...

詳細情報を確認する

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

簡易輸送試験機

【ディージット】
探しまわる購買は
もうおしまい

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

型番

未確定56件の候補があります。

Loading...

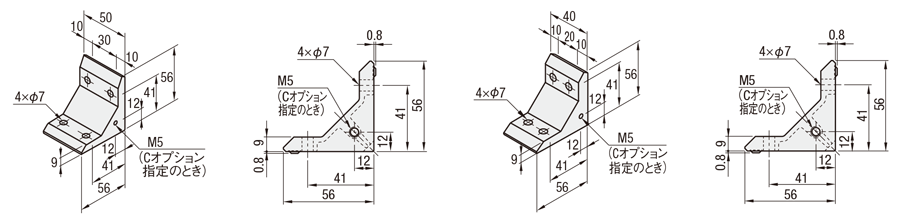

外形図・規格表



HBLFTD6
HBLFTDB6（黒アルマイト）
HBLFTDM6（無電解ニッケルメッキ）

HBLFTD6－50 50角用

６シリーズ（溝幅８ｍｍ）－２列溝用－　突起付ブラケット:関連画像
[ ! ]ブラケットの直角度は、直角度公差表をご確認下さい。
[ ! ]ボルトとナットもセットで購入可能です。下記追加工をご覧ください。
Type[ M ]材質[ S ]表面処理
HBLFTD6
HBLFTD6−50		ADC12−
HBLFTDB6黒アルマイト
HBLFTDM6無電解ニッケルメッキ


規格表

型式
HBLFTD6
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式質量
(g)		適合ボルト・Tナット許容荷重
(N)		￥基準単価￥スライド単価
Typeボルト個数Tナット個数1〜99コ100〜200
HBLFTD698CBM6−154HNTT6−641960229224
HBLFTDB6＊
(黒アルマイト)		437415
HBLFTDM6
(無電解ニッケルメッキ)		453437
HBLFTD6−5080234224


追加工

型式−(C・SET・SST・SEU・SSU・SEP・SSP・SEC)
HBLFTD6−SET
HBLFTD6−C−SET
AlterationsCodeSpec.適用ブラケット￥/1Code
カバー取付け
穴追加工		Cブラケットに、カバー取付け
用のタップ加工をします。
(両面M5)
(取付け用ネジこちら HCBM)
６シリーズ（溝幅８ｍｍ）－２列溝用－　突起付ブラケット:関連画像		HBLFSD621
HBLFSDK6
HBLFSD6−50
HBLFSDD632
HBLFSDW653
HBLFSDW6−50
HBLFTD6
HBLFTDB6
HBLFTDM6
HBLFTD6−50
HBLFUD6107
AlterationsCodeSpec.適用ブラケット￥/1Code
適用ボルト
ナットをセット		SET
SST
(ステンレス)
SEU
(先入れ
バネナット)
SSU
(先入れ
バネナット
ステンレス)
SEP
(後入れ
バネナット)
SSP
(後入れ
バネナット
ステンレス)
SEC
(座金組込
ボルト・
ナット)		ブラケットをフレームに取付ける適用ボルト
・ナットをセットにします。
(ブラケット価格に加算します)

(例)HBLFTD6指定時
 ボルトナット
Code型式個数型式個数
SETCBM6－154HNTT6－64
SSTSCB6－15HNTTSN6－6
SEUCBM6－15HNTU6－6
SSUSCB6－15SHNTU6－6
SEPCBM6－15HNTP6－6
SSPSCB6－15SHNTP6－6
SECHCBST6－20HNTT6－6



－SETSSTSEUSSUSEPSSPSEC
HBLFSD6187204243388243290−
HBLFSDK6
HBLFSD6−50
HBLFSDD6377411488777488581−
HBLFSDW6616
HBLFSDW6−50
HBLFTD6192208247391247293315
HBLFTDB6243−298−298−−
HBLFTDM6192208247391247293315
HBLFTD6−50
HBLFUD6192375277294
[ ! ]黒アルマイトブラケットのボルトはこちらのHCBMTB（三価クロメート黒）になります。
[ ! ]黒アルマイトブラケット以外で－SET,－SEU,－SEP指定時は、付属ボルトがRoHS非対応となります。
[ ! ]セットの組合せは下記「適応ボルト・ナットセット詳細」をご覧ください。

■カバー取付け用穴加工（ーC）
両面M5のタップ穴を追加できます。
追加工型式例：HBLFTD6-C

■適応ボルト・ナットセット詳細

追加工型式ボルトナット
型式材質タイプ型式材質ストッパ
SETCBM6-15鉄先入れHNTT6-6鉄無し
SSTSCB6-15ステンレス先入れHNTTSN6-6ステンレス無し
SEUCBM6-15鉄先入れHNTU6-6鉄有り
SSUSCB6-15ステンレス先入れSHNTU6-6ステンレス有り
SEPCBM6-15鉄後入れHNTP6-6鉄有り
SSPSCB6-15ステンレス後入れSHNTP6-6ステンレス有り
SECHCBST6-20鉄（座金付き）先入れHNTT6-6鉄無し

※セットにした場合、ボルトとナットは取り付け穴数分付属されます。

対応フレーム

Type表面処理対応フレーム
HBLFTD6表面処理なし6-6060
HBLFTDB6黒アルマイト
HBLFTDM6無電解ニッケルメッキ
HBLFTD6-50表面処理なし6-5050

技術情報

■直角度
ブラケットの直角度は、直角度公差表をご確認下さい。
■ブラケット許容荷重の考え方


６シリーズ（溝幅８ｍｍ）－２列溝用－　突起付ブラケット 関連画像1_技術情報
左図のようにフレームを2本立て、その間にフレームを渡し、その下に2個ブラケットをとりつけた時の1個あたりの許容荷重を表しております。
ここでいう許容荷重は、ブラケットの全ての取付穴をボルトで固定して荷重をかけた際、ブラケットがその位置を保持できる（破断/すべりが発生しない）荷重を表しております。

類似商品

■6シリーズ（溝幅8mm）-2列溝用- 突起付ブラケット

名称突起付ブラケット（本商品）突起付ブラケット突起付反転ブラケット 取付穴4個タイプ突起付反転ブラケット 取付穴8個タイプ突起付反転ブラケット（リブ付き）
画像

6シリーズ（溝幅8mm）-2列溝用- 突起付ブラケット 関連画像1_類似商品

6シリーズ（溝幅8mm）-2列溝用- 突起付ブラケット 関連画像2_類似商品

6シリーズ（溝幅8mm）-2列溝用- 突起付ブラケット 関連画像3_類似商品

6シリーズ（溝幅8mm）-2列溝用- 突起付ブラケット 関連画像4_類似商品

6シリーズ（溝幅8mm）-2列溝用- 突起付ブラケット 関連画像5_類似商品

突起位置両側突起付き両側突起付き両側突起付き /
片側突起付き		片側突起付き両側突起付き
許容荷重（N）19601960176429402940/2964
角数30・60角用/50角用30・60角用30・60角用/50角用30・60角用30・60角用/50角用

その他6シリーズ2列溝ブラケットは こちら。

関連商品

■6シリーズ（溝幅8mm）

商品名アルミフレームブラインドジョイントフレームキャップ溝カバーナット
写真

6シリーズ（溝幅8mm）-2列溝用- 突起付ブラケット 関連画像1_関連商品

6シリーズ（溝幅8mm）-2列溝用- 突起付ブラケット 関連画像2_関連商品

6シリーズ（溝幅8mm）-2列溝用- 突起付ブラケット 関連画像3_関連商品

6シリーズ（溝幅8mm）-2列溝用- 突起付ブラケット 関連画像4_関連商品

6シリーズ（溝幅8mm）-2列溝用- 突起付ブラケット 関連画像5_関連商品

カタログページ6シリーズカタログ6シリーズカタログ6シリーズカタログ6シリーズカタログ6シリーズカタログ
商品ページこちらこちらこちらこちらこちら
総合情報ページ詳細ページ詳細ページ詳細ページ詳細ページ詳細ページ

アルミフレーム 総合情報ページ

取手 / 蝶番 / 錠

キャスタ / アジャスタ / アンカー

アルミフレームユニット

他アクセサリ

関連リンク

■規格外品サービスのご案内

・カタログ掲載以外のサイズ変更・軸穴追加工・材質変更など、規格外品サービスより特注お見積り承ります。
【図面品、ミスミFAカタログ規格外品の特注見積もり】
  https://meviy.misumi-ec.com/fa/2d/
 ※回答までに土日・祝日含まず2～7日営業日をいただいております。
 製作可否からのお見積りになりますので、予めご了承いただければ幸いです。
