６シリーズ（溝幅８ｍｍ）－１列溝用－　押出厚型ブラケット　取付穴4個タイプ

６シリーズ（溝幅８ｍｍ）－１列溝用－　押出厚型ブラケット　取付穴4個タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 当日出荷可能
評価 4.6平均満足度4.6 この商品のレビューをみる（18件）
通常価格(税別)
266円 ～ 715円
税込価格
293円 ～ 787円

1面に取付穴が2個ついた押出型ブラケットです。フレームをより強固に接続できます...

詳細情報を確認する

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

冷却ユニットのXYZΘ調整

【ディージット】
探しまわる購買は
もうおしまい

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

型番

未確定16件の候補があります。

Loading...

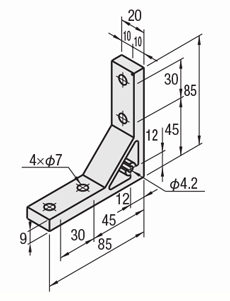

外形図・規格表


HBLTSW6
６シリーズ（溝幅８ｍｍ）－１列溝用－　押出厚型ブラケット　取付穴4個タイプ:関連画像
[ ! ]アルミフレーム接触面にフライス加工をしており、直角度を保証しております。
[ ! ]ブラケットの直角度は、直角度公差表をご確認下さい。
[ M ]材質：A6N01SS−T5　[ S ]表面処理：アルマイト処理

規格表

型式
HBLTSW6
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式質量
(g)		適合ボルト・Tナット許容荷重
(N)		￥基準
単価		￥スライド
単 　価
Typeボルト個数Tナット個数1〜99コ100〜200
HBLTSW676CBM6−154HNTT6−641764255242


追加工

型式−(C・SET・SST・SEU・SSU・SEP・SSP・SEC)
HBLTSW6
HBLTSW6		−
−		SET
C−SET
AlterationsCodeSpec.適用ブラケット￥/1Code
カバー取付け穴追加工Cブラケットに、カバー取付け用のタップ加工をします。
(両面M5)
(取付け用ネジこちら HCBM)
６シリーズ（溝幅８ｍｍ）－１列溝用－　押出厚型ブラケット　取付穴4個タイプ:関連画像		HBLUS630
HBLTH6
HBLTF6
HBLTSW640
HBLTS6－5L30
HBLTS6－5R
AlterationsCodeSpec.適用ブラケット￥/1Code
適用ボルト
ナットをセット		SET
SST
(ステンレス)
SEU
(先入れ
バネナット)
SSU
(先入れ
バネナット
ステンレス)
SEP
(後入れ
バネナット)
SSP
(後入れ
バネナット
ステンレス)
SEC
(座金組込
ボルト・ナット)		ブラケットをフレームに取付ける適用ボルト・ナットをセットにします。
(ブラケット価格に加算します)

(例)HBLTSW6指定時
 ボルトナット
Code型式個数型式個数
SETCBM6－154HNTT6－64
SSTSCB6－15HNTTSN6－6
SEUCBM6－15HNTU6－6
SSUSCB6－15SHNTU6－6
SEPCBM6－15HNTP6－6
SSPSCB6－15SHNTP6－6



－SETSSTSEUSSUSEPSSPSEC
HBLUS69090116176116130138
HBLUSB6114−140−140−−
HBLTH68896114182114136146
HBLTF6133144171273171204219
HBLTSW6176192228364228272292
HBLDSW6185195237367237275−
HBLDSWT6
HBLTS6－5L84−−−−−−
HBLTS6－5R
[ ! ]黒アルマイトブラケットのボルトはこちらのHCBMTB(三価クロメート黒)になります。
[ ! ]黒アルマイトブラケット以外で−SET,−SEU,−SEP指定時は、付属ボルトがRoHS非対応となります。

追加工詳細

■カバー取付け用穴加工（ーC）

両面M5のタップ穴を追加できます。
追加工型式例：HBLTSW6-C

■適応ボルト・ナットセット詳細

追加工型式ボルトナット
型式材質タイプ型式材質ストッパ
SETCBM6-15鉄先入れHNTT6-6鉄無し
SSTSCB6-15ステンレス先入れHNTTSN6-6ステンレス無し
SEUCBM6-15鉄先入れHNTU6-6鉄有り
SSUSCB6-15ステンレス先入れSHNTU6-6ステンレス有り
SEPCBM6-15鉄後入れHNTP6-6鉄有り
SSPSCB6-15ステンレス後入れSHNTP6-6ステンレス有り
SECHCBST6-20鉄（座金付き）先入れHNTT6-6鉄無し

※ボルト・ナットは取付穴数分、付属します。

類似商品

■6シリーズ（溝幅8mm）-1列溝用-押出型ブラケット

商品名厚型ブラケット/
トライアングル
ブラケット		厚型ブラケット極厚型
ブラケット		偏芯ブラケット不等辺
ブラケット		異種サイズ
フレーム接続
ブラケット		薄型ブラケット
製品写真

6シリーズ（溝幅8mm）-1列溝用- 押出厚型ブラケット 関連画像1_類似商品

6シリーズ（溝幅8mm）-1列溝用- 押出厚型ブラケット 関連画像2_類似商品

6シリーズ（溝幅8mm）-1列溝用- 押出厚型ブラケット 関連画像3_類似商品

6シリーズ（溝幅8mm）-1列溝用- 押出厚型ブラケット 関連画像4_類似商品

6シリーズ（溝幅8mm）-1列溝用- 押出厚型ブラケット 関連画像5_類似商品

6シリーズ（溝幅8mm）-1列溝用- 押出厚型ブラケット 関連画像6_類似商品

6シリーズ（溝幅8mm）-1列溝用- 押出厚型ブラケット 関連画像7_類似商品

特長1面に取付穴が2個のタイプです。4本のボルトを使用するためフレームをより強固に接続可能です。アルミフレームと同じ材質でアルマイト処理を施したタイプです。フレームとの外観を統一したい際に有効です。厚型ブラケットとボルトの本数が同じでより強固に接続できます。穴位置が偏芯しており、側面にプレートを付ける際、3mm/5mm厚のプレートをフレーム面と合わせて取付可能です。縦・横の長さが不等辺のタイプです。狭い場所への取り付けが可能です。取付穴が互い違いのタイプです。20角と30角、40角・45角と30角のフレームを接続可能なタイプがあります。クロス接続の際にフレームからはみ出ないブラケットです。狭いスペースで利用可能です。
許容荷重17641176117611761470-980/1568/2352
代表型式本商品HBLTS6HBLUS6HBLTH6HBLTF6HBLTS6-5LHBLSS6
HBLDSWT6
（トライアングル）		HBKTST6
（直角加工タイプ）		HBKUS6
（直角加工タイプ）		HBLTS8-6LHBLSP6（突起付き）

■押出型ブラケットと突起付きブラケットの違い

【本商品】押出型ブラケット

6シリーズ（溝幅8mm）-1列溝用- 押出厚型ブラケット 関連画像1_ブラケットの違い

・押出型ブラケットの材質A6N01SS-T5で、アルミ押出しで作成しています。表面にアルマイト処理を施しております。
・フレームと外観を統一したい際に有効です。埃のたまりにくい構造です。
・突起付きブラケットより強度がでるため、強度を必要とする箇所に最適です。
突起付きブラケット

6シリーズ（溝幅8mm）-1列溝用- 押出厚型ブラケット 関連画像2_ブラケットの違い

・突起付ブラケットは材質ADC12を型で作成したブラケットです。基本アルマイト処理なく同サイズの押出型ブラケットに比べ安価です。
・突起は締結作業時の回り止めとなるため、作業性に優れます。
・付加機能をつけたさまざまな種類のブラケットがあります。

技術情報

■直角度

ブラケットの直角度は、直角度公差表をご確認下さい。

■ブラケット許容荷重の考え方


６シリーズ（溝幅８ｍｍ）－１列溝用－　押出厚型ブラケット 関連画像1_技術情報
左図のようにフレームを2本立て、その間にフレームを渡し、その下に2個ブラケットをとりつけた時の1個あたりの許容荷重を表しております。
ここでいう許容荷重は、ブラケットの全ての取付穴をボルトで固定して荷重をかけた際、ブラケットがその位置を保持できる（破断/すべりが発生しない）荷重を表しております。
