８シリーズ（溝幅１０ｍｍ）－１列溝用－突起付反転ブラケット

８シリーズ（溝幅１０ｍｍ）－１列溝用－突起付反転ブラケット

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 当日出荷可能
評価 4.7平均満足度4.7 この商品のレビューをみる（85件） この商品のFAQをみる(2件)
通常価格(税別)
92円 ～ 486円
税込価格
101円 ～ 535円

Ｌ字接続、クロス接続どちらの場合でも接続が可能です。クロス接続の場合でもブラケ...

詳細情報を確認する

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

インサート圧入機

【ディージット】
探しまわる購買は
もうおしまい

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

型番

未確定72件の候補があります。

Loading...

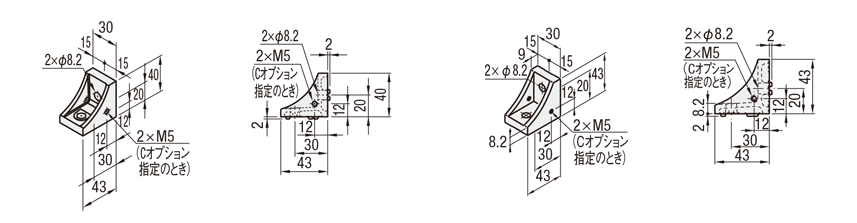

外形図・規格表



■突起付反転ブラケット(奥行40mmタイプ)
HBLFSNF8

■突起付反転ブラケット
HBLFSN8         HBLFSNM8(無電解ニッケルメッキ)
HBLFSNB8(黒アルマイト)  CHBLFSN8(焼付塗装・シルバー) 　

８シリーズ（溝幅１０ｍｍ）－１列溝用－突起付反転ブラケット:関連画像
Type[ M ]材質[ S ]表面処理
①HBLFSNF8ADC12−
②HBLFSN8−
③HBLFSNB8黒アルマイト
④HBLFSNM8無電解ニッケルメッキ
⑤CHBLFSN8焼付塗装(シルバー)
※焼付塗装（シルバー）はクリア塗装フレームに色合いを合わせたタイプです。


規格表

型式
HBLFSNF8
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式質量
(g)		適合ボルト・Tナット許容荷重
(N)		￥基準単価￥スライド単価
ボルト個数Tナット個数1〜99コ100〜200
HBLFSNF848CBM8−202HNTT8−8220588884
HBLFSN850
HBLFSNB8＊
(黒アルマイト)		189180
HBLFSNM8
(無電解ニッケルメッキ)		157149
CHBLFSN8
(焼付塗装・シルバー)		202192


追加工

型式−(C・SET・SST・SEU・SSU・SEP・SSP・SEC)
HBLFSNF8
HBLFSNF8		−
−		SET
C－SET
AlterationsCodeSpec.適用ブラケット￥/1Code
カバー取付け
穴追加工		Cブラケットに、カバー取付け用
のタップ加工をします。
(両面M5)
(取付け用ネジこちら HCBM)
HBLFSNF832
HBLFSN8
HBLFSNB843
HBLFSNM832
CHBLFSN848
HBLFS832
HBLFSB843
HBLFSL832
HBLFSNK8
HBLFSNE8
HBLFSR8
HBLFSNT843
AlterationsCodeSpec.適用ブラケット￥/1Code
適用ボルト
ナットを
セット		SET
SST
(ステンレス)
SEU
(先入れ
バネナット)
SSU
(先入れ
バネナット
ステンレス)
SEP
(後入れ
バネナット)
SSP
(後入れ
バネナット)
ステンレス
SEC
(座金組込
ボルト・
ナット)		ブラケットをフレームに取付ける適用ボルト・ナットをセットにします。(ブラケット価格に加算します)

(例)HBLFSN8指定時
 ボルトナット
Code型式個数型式個数
SETCBM8－202HNTT8－82
SSTSCB8－20HNTTSN8－8
SEUCBM8－20HNTU8－8
SSUSCB8－20SHNTU8－8
SEPCBM8－20HNTP8－8
SSPSCB8－20SHNTP8－8
SECHCBST8－24HNTT8－8

[ ! ]HBLFSN8以外をご指定の際はそれぞれの適合ボルト・ナットをご確認ください。

−SETSSTSEUSSUSEPSSPSEC
HBLFSNF8119128147215147170192
HBLFSN8
HBLFSNB8145−173−173−−
HBLFSNM8122128150215150170195
CHBLFSN8119147147192
HBLFS8
HBLFSB8145−173−173−−
HBLFSL8119128147215147170192
HBLFSNK8
HBLFSNE8
HBLFSR8
HBLFSNT8122150150−
[ ! ]黒アルマイト、カチオン電着(黒)ブラケットのボルトはこちらのHCBMTB(三価クロメート黒)になります。
[ ! ]黒アルマイト、カチオン電着(黒)ブラケット以外で−SET,−SEU,−SEP指定時は、付属ボルトがRoHS非対応品となります。

追加工詳細

■カバー取付け用穴加工（ーC）

両面M5のタップ穴を追加できます。
追加工型式例：HBLFSN8-C

■適応ボルト・ナットセット詳細

追加工型式ボルトナット
型式材質タイプ型式材質ストッパ
SETCBM8-20鉄先入れHNTT8-8鉄無し
SSTSCB8-20ステンレス先入れHNTTSN8-8ステンレス無し
SEUCBM8-20鉄先入れHNTU8-8鉄有り
SSUSCB8-20ステンレス先入れSHNTU8-8ステンレス有り
SEPCBM8-20鉄後入れHNTP8-8鉄有り
SSPSCB8-20ステンレス後入れSHNTP8-8ステンレス有り
SECHCBST8-24鉄（座金付き）先入れHNTT8-8鉄無し

使用例

特長：フレーム溝にはまる突起がついたタイプです。
突起は締結作業時の回り止めとなるため、作業性に優れます。

どちらの方向でも取付けできます。


■HBLFSNF5を使用することでクロス接続をしても
 ブラケットがフレームからはみ出ることがありません。

８シリーズ（溝幅１０ｍｍ）－１列溝用－突起付反転ブラケット 関連画像1_使用例 ８シリーズ（溝幅１０ｍｍ）－１列溝用－突起付反転ブラケット 関連画像1_使用例

L字接続

クロス接続

2列溝用ブラケットもございます。

技術情報

■ブラケット許容荷重の考え方


８シリーズ（溝幅１０ｍｍ）－１列溝用－突起付反転ブラケット 関連画像1_技術情報
左図のようにフレームを2本立て、その間にフレームを渡し、その下に2個ブラケットをとりつけた時の1個あたりの許容荷重を表しております。
ここでいう許容荷重は、ブラケットの全ての取付穴をボルトで固定して荷重をかけた際、ブラケットがその位置を保持できる（破断/すべりが発生しない）荷重を表しております。

ばね座金付きボルト（追加工：SEC）の取付け方法

■アルミフレーム用ブラケットばね座金付きボルトがセット（-SEC）の取付け方法について

本製品はほかのシリーズのばね座金付きボルトとのセット品に比べボルトの頭が干渉するため締結時には注意が必要です。
取り付け仕方についてご紹介いたします。

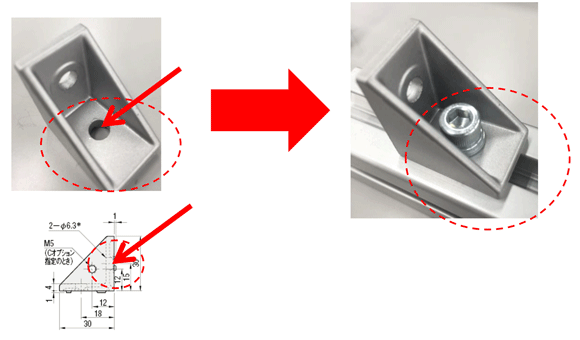

STEP1 取りつけの順番

STEP2 六角ボルトの締結

六角ボルトをしっかり締結します。 関連画像1_取付け方法:関連画像

２つの穴のうち、上記の穴から取り付けをします。

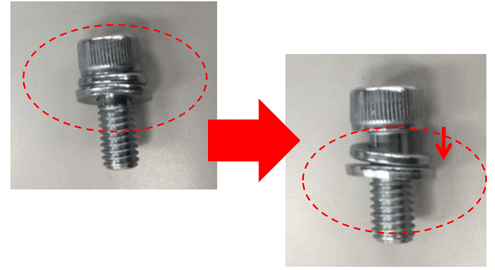

STEP3 ボルトのばね座金の位置調整

そこでボルトのばね座金部分を手で下に押し下げます。 残りのボルトの締結時にこのままの
状態ですと先に締結したボルトの
頭が干渉し取り付けできません。 関連画像1_取付け方法:関連画像
関連画像1_取付け方法:関連画像

STEP4 六角ボルト締結
最後に六角ボルトを捻りながら取り付けます。
関連画像1_取付け方法:関連画像

このように8シリーズの突起付反転ブラケットは座金の取り付けには注意が必要です。
片側をあらかじめ締結するのが難しい場合など、以下の製品のご利用をおすすめいたします。

＜代替品＞
ケース①ブラケットを変更せずにボルトを変更する場合
HBLFSN8-SET（追加工の適応ボルトナットセットを変更）

ケース②ばね座金付きボルトを変更せずにブラケットの変更をする場合
HBLFSH8-SEC（片面長穴ブラケットに変更）
ブラケットの片側の穴が長穴となっており座金組込み六角ボルトを使用してもボルト頭が干渉せず取り付けが可能です。

類似商品

■突起付ブラケット

取付面に回り止め用の突起が付いております。

商品名突起付反転
ブラケット		片リブブラケット片側突起付
ブラケット		ナット止ブラケットカバー付ブラケット片面長穴ブラケット
製品写真

8シリーズ（溝幅10mm）-1列溝用-突起付反転ブラケット 関連画像1_類似商品

8シリーズ（溝幅10mm）-1列溝用-突起付反転ブラケット 関連画像2_類似商品

片面に突起がなく、プレートに接続可能

8シリーズ（溝幅10mm）-1列溝用-突起付反転ブラケット 関連画像3_類似商品

8シリーズ（溝幅10mm）-1列溝用-突起付反転ブラケット 関連画像4_類似商品

8シリーズ（溝幅10mm）-1列溝用-突起付反転ブラケット 関連画像5_類似商品

8シリーズ（溝幅10mm）-1列溝用-突起付反転ブラケット 関連画像6_類似商品

材質ADC12ADC12ADC12ADC12ADC12ADC12
特長取付面に突起が付いており、取付時の位置決めが容易です。最もオーソドックスなタイプです。リブ（側面）が片側のみで六角レンチを回しやすいタイプです。突起が片側のみに付いており、フレーム/プレートの接続時に有効です。長い突起がナット止となり、ナット位置の微調整が不要なタイプです。防塵用のカバーを装着したタイプです。内部に埃が溜まらず衛生面で優れます。片面が長穴となったタイプです。座金組込みボルト使用時もボルト頭が干渉しません。
代表型式本商品HBLFSL8HBLFSNK8HBLFSR8HBLFSNT8HBLFSH8

関連商品

■8シリーズ

商品名アルミフレームブラインドジョイントフレームキャップ溝カバーナット
写真

8シリーズ（溝幅10mm）-1列溝用-突起付反転ブラケット 関連画像1_関連商品

8シリーズ（溝幅10mm）-1列溝用-突起付反転ブラケット 関連画像2_関連商品

8シリーズ（溝幅10mm）-1列溝用-突起付反転ブラケット 関連画像3_関連商品

8シリーズ（溝幅10mm）-1列溝用-突起付反転ブラケット 関連画像4_関連商品

8シリーズ（溝幅10mm）-1列溝用-突起付反転ブラケット 関連画像5_関連商品

カタログページ8シリーズカタログ8シリーズカタログ8シリーズカタログ8シリーズカタログ8シリーズカタログ
商品ページこちらこちらこちらこちらこちら
総合情報ページ詳細ページ詳細ページ詳細ページ詳細ページ詳細ページ

アルミフレーム 総合情報ページ

取手 / 蝶番 / 錠

キャスタ / アジャスタ / アンカー

アルミフレームユニット

他アクセサリ

関連リンク

■規格外品サービスのご案内

・カタログ掲載以外のサイズ変更・軸穴追加工・材質変更など、規格外品サービスより特注お見積り承ります。
【図面品、ミスミFAカタログ規格外品の特注見積もり】
  https://meviy.misumi-ec.com/fa/2d/
 ※回答までに土日・祝日含まず2～7日営業日をいただいております。
 製作可否からのお見積りになりますので、予めご了承いただければ幸いです。
