アルミフレーム 6シリーズ 溝幅混合アルミフレーム

アルミフレーム 6シリーズ 溝幅混合アルミフレーム

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 一部当日出荷可能
通常価格(税別)
 -
税込価格
 -

5シリーズと6シリーズの溝を持つアルミフレームです。■6シリーズとは溝幅8mm...

詳細情報を確認する

  • フレームシリーズ:
    6シリーズ
  • フレーム形状:
    溝幅混合
  • フレームタイプ:
    HFS(標準タイプ)
  • 表面処理:
    白アルマイト処理
  • 表面面取り加工:
    なし
  • 材質:
    A6005CSS-T5
  • フレームサイズ 幅(mm):
    30
  • L寸固定・指定:
    指定
  • 材質証明書:
    対象
  • 材質証明書:材質:
    A6005CSS-T5
  • 材質証明書:表面処理:
    白アルマイト処理

(i)ご注意

  • 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス(>>こちら)より、 製作可否含めたお見積もりをお願いします。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定2件の候補があります。

Loading...

外形図・規格表

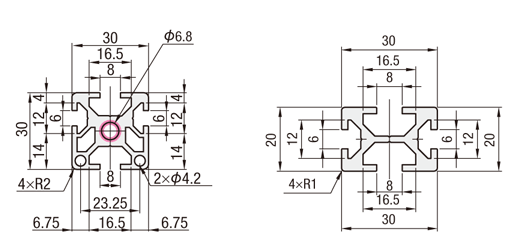

外形図

アルミフレーム 6シリーズ 溝幅混合アルミフレーム:関連画像 HFS6-5H-3030 HFS6-5Y-2030
アルミフレーム 6シリーズ 溝幅混合アルミフレーム:関連画像
5シリーズ
6シリーズ
アルミフレーム 6シリーズ 溝幅混合アルミフレーム:関連画像
※固定長フレームの場合は公差規定無し
その他の寸法公差関連はこちらをご参照ください。
[ ! ]タップ穴追加工をご指定の場合はアルミフレーム外形図、赤丸部に加工が施されます。

規格表

型式L
HFS6−5H−3030800
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式材質表面処理L
指定0.5mm単位
質量
kg/m
断面積
mm2
断面2次モーメントmm4¥基準単価
300mm未満
¥基準単価/m
300mm以上
Type形状No.ℓxℓy
HFS6−5H3030A6005CSS-T5白アルマイト5040001.043883.08×1043.51×1043601,230
Y20300.702601.10×1042.61×104240830
[ ! ]本商品にフレームキャップはご用意がございません。カタログ規格外サービスにも対応しておりません。
L=300未満の場合、
長さに関わらず表中単価となります。
ex:HFS6−5H−3030−180=360円
L=300以上の場合、
下記計算をし価格を算出します。
¥基準単価/m×指定全長=販売単価
ex:HFS6−5H−3030−500
1,230×0.5m=610円
(1円単位は切り捨て)

追加工

[ ! ]タップ穴あけ追加工の詳細は、こちらを参照ください。
Alterationsタップ穴あけ追加工(本体+)
Spec.タップ形状両方
CodeLTPRTPTPW
HFS6-5H3030M8深さ24180180360
[ NG ]HFS6-5Y-2030は適用不可

アルミフレーム 総合情報ページ

取手 / 蝶番 / 錠

キャスタ / アジャスタ / アンカー

アルミフレームユニット

他アクセサリ

関連リンク

規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。

・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3~5営業日(土日・祝日含まず)をいただいております。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。

型番リスト

型番
基準フレーム幅(mm)
フレームサイズ 厚さ(mm)
全長 L(mm)
RoHS
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
30
30
50 ~ 4000
10

1個

-( - )

1日目

一部当日出荷可能

20
20
50 ~ 4000
10

1個

-( - )

1日目

一部当日出荷可能

Loading...

詳細情報

基本情報

5シリーズと6シリーズの溝を持つアルミフレームです。
■6シリーズとは
溝幅8mmのアルミフレームです。M6のボルトに適用します。
切断面・追加工部には表面処理がされていません。

(i)ご注意

  • 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス(>>こちら)より、 製作可否含めたお見積もりをお願いします。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

納期・価格

価格表

数量スライド価格 こちら
数量区分標準対応個別対応
小口大口
数 量1~910~5051~
値引率基準単価5%お見積り
出荷日通常
([ ! ]1円未満切り捨て)
([ ! ]1円単位切り捨て)
[ ! ]表示数量超えはWOSにてご確認ください。

納期

 1 日目出荷
    ご注文締切

ストークT

当日出荷無料正午迄>>こちら

出荷日については、こちらをご覧ください。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
