ブラケット用アルミフレーム　薄型ブラケット用

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.2-786

一部当日出荷可能

評価 4.4平均満足度4.4 この商品のレビューをみる（11件）

通常価格(税別): -

税込価格: -

ブラケットとして使用するアルミフレームです。【材質】A6N01SS−T5

詳細情報を確認する

種類：

薄型ブラケット用

(i)ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

型番

未確定3件の候補があります。

My部品表保存

数量：
価格を確認

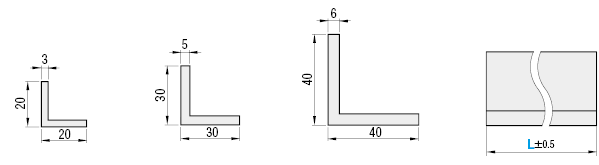

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

HFLBS5

HFLBS6

HFLBS8

ブラケット用アルミフレーム　薄型ブラケット用:関連画像

[ M ]材質 A6N01SS−T5 [ S ]表面処理白アルマイト処理

規格表

型式	−	L
HFLBS6	−	800

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式	L 指定1mm単位	質量 kg/m	断面積 mm²	断面2次モーメントmm⁴		￥基準単価 300mm未満	￥基準単価/m 300mm以上
Type	L 指定1mm単位	質量 kg/m	断面積 mm²	ℓx	ℓy	￥基準単価 300mm未満	￥基準単価/m 300mm以上
HFLBS5	50〜3000	0.3	111	0.4×10⁴	0.4×10⁴	100	330
HFLBS6		0.75	275	2.2×10⁴	2.2×10⁴	260	850
HFLBS8		1.2	444	6.4×10⁴	6.4×10⁴	400	1,350

L＝300未満の場合
長さに関わらず表中単価となります。
ex：HFLBS6−180＝260円
L＝300以上の場合
下記計算をし価格を算出します。
￥基準単価/m×指定全長＝販売単価
ex：HFLBS6−500
850×0.5m＝425円
（1円単位は切り捨て）

型番リスト

表示件数:

型番	シリーズ	全長 L(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

HFLBS5-[50-3000/1]	ミスミ　5シリーズ	50 ～ 3000	10	1個	-( - )	1日目一部当日出荷可能
HFLBS6-[50-3000/1]	ミスミ　6シリーズ	50 ～ 3000	10	1個	-( - )	1日目一部当日出荷可能
HFLBS8-[50-3000/1]	ミスミ　8シリーズ	50 ～ 3000	10	1個	-( - )	1日目一部当日出荷可能

基本情報

ブラケットとして使用するアルミフレームです。【材質】A6N01SS−T5

(i)ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

納期

日目出荷

				ご注文締切
急	ストークT	当日出荷	800円/1本	正午迄	>>こちら
急	ストークA	翌日出荷	800円/1本	PM 6:00迄	>>こちら

[ ! ]ストークAは3本以上で１明細行当たり一律2,160円

数量区分	標準対応	個別対応
数量区分	小口	大口
数　量	1～80	81～
出荷日	通常	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

出荷日については、こちらをご覧ください。

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。
