６シリーズ（溝幅８ｍｍ）－１列溝用－　片面長穴ブラケット

６シリーズ（溝幅８ｍｍ）－１列溝用－　片面長穴ブラケット

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 当日出荷可能
評価 4.8平均満足度4.8 この商品のレビューをみる（6件）
通常価格(税別)
131円 ～ 356円
税込価格
144円 ～ 392円

片面が長穴のため座金組込み六角穴ボルトを使用してもボルト頭が干渉しません。

詳細情報を確認する

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

ワーク搬送機

【ディージット】
探しまわる購買は
もうおしまい

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

型番

未確定16件の候補があります。

Loading...

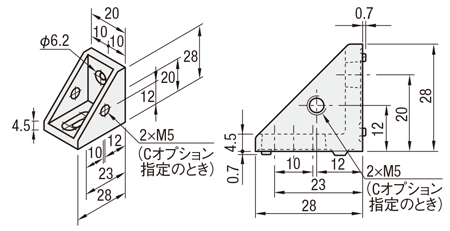

外形図・規格表


HBLFSH6
６シリーズ（溝幅８ｍｍ）－１列溝用－　片面長穴ブラケット:関連画像
[ ! ]ブラケットの直角度は、直角度公差表をご確認下さい。
[ M ]材質：ADC12


規格表

型式
HBLFSH6
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式質量
(g)		適合ボルト・Tナット許容荷重
(N)		￥基準単価￥スライド単価
Typeボルト個数Tナット個数1〜99コ100〜200
HBLFSH612CBM6−122HNTT6−621176125118


追加工詳細

型式−(C・SET・SST・SEU・SSU・SEP・SSP・SEC)
HBLFSH6−SET
HBLFSH6−C−SET
AlterationsCodeSpec.適用ブラケット￥/1Code
カバー取付け
穴追加工		Cブラケットに、カバー取付け用
のタップ加工をします。
(両面M5)
(取付け用ネジこちら HCBM)
６シリーズ（溝幅８ｍｍ）－１列溝用－　片面長穴ブラケット:関連画像		HBLFSN621
HBLFSN6－5
HBLFSNB653
HBLFSNM621
CHBLFSN648
HBLFS621
HBLFSB653
HBLFSL621
HBLFSR6
HBLFSNK6
HBLFSNE6
HBLFSH6
■カバー取付例
　●追加工コード－Cをご指定ください。

６シリーズ（溝幅８ｍｍ）－１列溝用－　片面長穴ブラケット:関連画像

AlterationsCodeSpec.適用ブラケット￥/1Code
適用ボルト
ナットをセット		SET
SST
(ステンレス)
SEU
(先入れ
バネナット)
SSU
(先入れ
バネナット
ステンレス)
SEP
(後入れ
バネナット)
SSP
(後入れ
バネナット
ステンレス)
SEC
(座金組込
ボルト・
ナット)		ブラケットをフレームに取付ける
適用ボルト・ナットをセットにします。
(ブラケット価格に加算します)

(例)HBLFSH6指定時
 ボルトナット
Code型式個数型式個数
SETCBM6－122HNTT6－62
SSTSCB6－12HNTTSN6－6
SEUCBM6－12HNTU6－6
SSUSCB6－12SHNTU6－6
SEPCBM6－12HNTP6－6
SSPSCB6－12SHNTP6－6
SECHCBST6－15HNTT6－6



－SETSSTSEUSSUSEPSSPSEC
HBLFSN694102121194121145153
HBLFSN6－5
HBLFSNB6104−132−132−−
HBLFSNM694102121194121145153
CHBLFSN6
HBLFS6
HBLFSB6104−132−132−−
HBLFSL694102121194121145153
HBLFSR6
HBLFSNK6−
HBLFSNE6
HBLFSH6153
[ ! ]黒アルマイト、カチオン電着（黒）ブラケットのボルトはこちらのHCBMTB（三価クロメート黒）になります。
[ ! ]黒アルマイト、カチオン電着（黒）ブラケット以外で－SET,－SEU,－SEP指定時は、付属ボルトがRoHS非対応となります。

■カバー取付け用穴加工（ーC）

両面M5のタップ穴を追加できます。
追加工型式例：HBLFSH6-C

■適応ボルト・ナットセット詳細

追加工型式ボルトナット
型式材質タイプ型式材質ストッパ
SETCBM6-12鉄先入れHNTT6-6鉄無し
SSTSCB6-12ステンレス先入れHNTTSN6-6ステンレス無し
SEUCBM6-12鉄先入れHNTU6-6鉄有り
SSUSCB6-12ステンレス先入れSHNTU6-6ステンレス有り
SEPCBM6-12鉄後入れHNTP6-6鉄有り
SSPSCB6-12ステンレス後入れSHNTP6-6ステンレス有り
SECHCBST6-15鉄（座金付き）先入れHNTT6-6鉄無し

使用例

  • フレーム溝にはまる突起がついたタイプです。
    突起は締結作業時の回り止めとなるため、作業性に優れます。
  • 座金組込み六角穴ボルトを使用してもボルト頭が干渉しません。

[ ! ]座金組込み六角穴付
ボルトを使用しても、
ボルトの頭同士が
干渉しないで取付け
できます。

６シリーズ（溝幅８ｍｍ）－１列溝用－　片面長穴ブラケット:関連画像

技術情報

■直角度
ブラケットの直角度は、直角度公差表をご確認下さい。

■ブラケット許容荷重の考え方

６シリーズ（溝幅８ｍｍ）－１列溝用－　片面長穴ブラケット 関連画像1_技術情報
左図のようにフレームを2本立て、その間にフレームを渡し、その下に2個ブラケットをとりつけた時の1個あたりの許容荷重を表しております。
ここでいう許容荷重は、ブラケットの全ての取付穴をボルトで固定して荷重をかけた際、ブラケットがその位置を保持できる（破断/すべりが発生しない）荷重を表しております。

類似商品

■突起付ブラケット

取付面に回り止め用の突起が付いております。

商品名片面長穴ブラケット突起付反転
ブラケット		片リブブラケットナット止ブラケット片側突起付
ブラケット		カバー付ブラケット
製品写真

6シリーズ（溝幅8mm）-1列溝用- 片面長穴ブラケット 関連画像1_類似商品

6シリーズ（溝幅8mm）-1列溝用- 片面長穴ブラケット 関連画像2_類似商品

6シリーズ（溝幅8mm）-1列溝用- 片面長穴ブラケット 関連画像3_類似商品

6シリーズ（溝幅8mm）-1列溝用- 片面長穴ブラケット 関連画像4_類似商品

片面に突起がなく、プレートに接続可能

6シリーズ（溝幅8mm）-1列溝用- 片面長穴ブラケット 関連画像5_類似商品

6シリーズ（溝幅8mm）-1列溝用- 片面長穴ブラケット 関連画像6_類似商品

材質ADC12ADC12ADC12ADC12ADC12ADC12
特長片面が長穴となったタイプです。座金組込みボルト使用時もボルト頭が干渉しません。取付面に突起が付いており、取付時の位置決めが容易です。最もオーソドックスなタイプです。リブ（側面）が片側のみで六角レンチを回しやすいタイプです。長い突起がナット止となり、ナット位置の微調整が不要なタイプです。突起が片側のみに付いており、フレーム/プレートの接続時に有効です。防塵用のカバーを装着したタイプです。内部に埃が溜まらず衛生面で優れます。
代表型式HBLFSH6（本商品）HBLFSN6HBLFSL6HBLFSR6HBLFSNK6HBLFSNT6

関連商品

■6シリーズ（溝幅8mm）

商品名アルミフレームブラインドジョイントフレームキャップ溝カバーナット
写真

6シリーズ（溝幅8mm）-1列溝用- 片面長穴ブラケット 関連画像1_関連商品

6シリーズ（溝幅8mm）-1列溝用- 片面長穴ブラケット 関連画像2_関連商品

6シリーズ（溝幅8mm）-1列溝用- 片面長穴ブラケット 関連画像3_関連商品

6シリーズ（溝幅8mm）-1列溝用- 片面長穴ブラケット 関連画像4_関連商品

6シリーズ（溝幅8mm）-1列溝用- 片面長穴ブラケット 関連画像5_関連商品

カタログページ6シリーズカタログ6シリーズカタログ6シリーズカタログ6シリーズカタログ6シリーズカタログ
商品ページこちらこちらこちらこちらこちら
総合情報ページ詳細ページ詳細ページ詳細ページ詳細ページ詳細ページ

アルミフレーム 総合情報ページ

取手 / 蝶番 / 錠

キャスタ / アジャスタ / アンカー

アルミフレームユニット

他アクセサリ

関連リンク

■規格外品サービスのご案内

・カタログ掲載以外のサイズ変更・軸穴追加工・材質変更など、規格外品サービスより特注お見積り承ります。
【図面品、ミスミFAカタログ規格外品の特注見積もり】
  https://meviy.misumi-ec.com/fa/2d/
 ※回答までに土日・祝日含まず2～7日営業日をいただいております。
