ミスミ

アジャスタパッドユニット

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.2-881

数量スライド割引
納期短縮
当日出荷可能

評価 4.0平均満足度4.0 この商品のレビューをみる（21件）

通常価格(税別): 959円～ 18,295円

税込価格: 1,055円～ 20,125円

アルミフレーム用のアジャスタパッド取付用のユニットです。アジャスタ・アルミフレ...

詳細情報を確認する

種類：

ブラケット付アジャスタ
特長：

標準
接地面材質：

金属
首振り機構：

なし

(i)ご注意

アジャスタの種類と特長についてはこちらご確認ください。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

型番

未確定171件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

スチールタイプ
HAJPS

ステンレスタイプ
HAJPSSS

Type	[ M ]材質	構成部品
HAJPS	スチール	プレート	アジャスタ	ボルト	先入れナット*
HAJPSSS	ステンレス	プレート	アジャスタ	ボルト	先入れナット*

[ ! ]追加工を指定することで、ナットを後入れバネナット・先入れバネナットに変更できます。

規格表

型式	-	追加工
HAJPS6-12 HAJPS10010-20	−	SEP

[ ! ]M指示が追加になりました。

アジャスタパッドユニットスチール

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式			対応フレーム	許容荷重 kN（kgf）	質量 kg	構成部品						￥基準単価	￥追加工合算単価
Type	No.	M （並目）				プレート	アジャスタパッド	ボルト	個数	ナット	個数	指定なし（スチール適用ボルト・先入れナット）	SEP（スチール後入れバネナットに変更）
Type	No.	M （並目）				プレート	アジャスタパッド	ボルト	個数	ナット	個数	指定なし（スチール適用ボルト・先入れナット）	SEU（スチール先入れバネナットに変更）
HAJPS （スチール）	5	8	5シリーズ（20角）	3.9（400）	0.29	HAJP5-8	NFJN8-100	CBE5-10	4	HNTT5-5	4	872	935
		10		4.3（440）	0.37	HAJP5-10	NFJN10-100					882	945
		12*2		4.9（500）	0.45	HAJP5-12	NFJN12-100					908	971
	54040	12	5シリーズ（40角）	4.9（500）	0.81	HAJPC54040-12	NFJN12-100		8		8	2,510	2,636
	54040	16*2	5シリーズ（40角）	5.9（600）	1.3	HAJPC54040-16	NFJN16-150	CBE5-15	8		8	2,898	3,024
	6	12*2	6シリーズ（30角）	4.9（500）	0.46	HAJP6-12	NFJN12-100	CBE6-12	4	HNTT6-6	4	919	992
	6	16	6シリーズ（30角）	16.6（1700）	0.95	HAJP6-16	FJFN16-150	CBE6-15		HNTT6-6		1,197	1,271
	8	16*2	8シリーズ（40角）	16.6（1700）	1.2	HAJP8-16	FJFN16-150	CBE8-20		HNTT8-8		2,090	2,174
	8	20*1	8-45シリーズ（45角）	39.2（4000）	1.4	HAJP8-20	FJFN20-150	CBE8-25		HNTT8-8		2,804	2,888
	10	16	10シリーズ（60角）	16.6（1700）	3.7	HAJPC10-16	FJFN16-150	CBE10-25		HNTT10-10		4,631	4,694
		20		39.2（4000）	4.8	HAJPC10-20	FJFN20-150	CBE10-30				5,891	5,954
		24		49.4（5000）	6.5	HAJPC10-24	FJFN24-150	CBE10-30				7,844	7,907
	5050	16*2	6シリーズ（50角）	16.6（1700）	1.2	HAJPC5050-16	FJFN16-150	CBE6-15	8	HNTT6-6	8	2,531	2,667
	5050	20	6シリーズ（50角）	39.2（4000）	2.7	HAJPC5050-20	FJFN20-150	CBE6-20				3,350	3,486
	6060	16*2	6シリーズ（60角）	16.6（1700）	1.6	HAJPC6060-16	FJFN16-150	CBE6-15				2,709	2,846
	6060	20	6シリーズ（60角）	39.2（4000）	2.7	HAJPC6060-20	FJFN20-150	CBE6-20				3,465	3,602
	8080	16	8シリーズ（80角）	16.6（1700）	1.8	HAJPC8080-16	FJFN16-150	CBE8-20		HNTT8-8		3,203	3,360
		2012		39.2（4000）	2.5	HAJPC8080-20	FJFN20-150	CBE8-25				3,644	3,801
		24		49.4（5000）	3.7	HAJPC8080-24	FJFN24-150	CBE8-25				5,628	5,786
		30		68.6（7000）	4.8	HAJPC8080-30	FJFN30-150	CBE8-30				6,909	7,067
	9090	16	8-45シリーズ（90角）	16.6（1700）	2.1	HAJPC9090-16	FJFN16-150	CBE8-20				3,234	3,392
		20*2		39.2（4000）	2.9	HAJPC9090-20	FJFN20-150	CBE8-25				3,686	3,843
		24*1		49.4（5000）	4.4	HAJPC9090-24	FJFN24-150	CBE8-30				6,143	6,300
		30		68.6（7000）	5.6	HAJPC9090-30	FJFN30-150	CBE8-30				7,718	7,875
	100100	16	8-45シリーズ（100角）	16.6（1700）	2.4	HAJPC100100-16	FJFN16-150	CBE8-20				4,263	4,421
		20		39.2（4000）	3.4	HAJPC100100-20	FJFN20-150	CBE8-25				5,187	5,345
		24*1		49.4（5000）	4.9	HAJPC100100-24	FJFN24-150	CBE8-30				6,804	6,962
		30		68.6（7000）	6.3	HAJPC100100-30	FJFN30-150	CBE8-30				8,715	8,873
	120120	16	10シリーズ（120角）	16.6（1700）	4.8	HAJPC120120-16	FJFN16-150	CBE10-25		HNTT10-10		5,345	5,471
		20		39.2（4000）	6.2	HAJPC120120-20	FJFN20-150	CBE10-30				7,088	7,214
		24		49.4（5000）	8.3	HAJPC120120-24	FJFN24-150	CBE10-30				8,526	8,652
		30		68.6（7000）	9.3	HAJPC120120-30	FJFN30-150	CBE10-35				10,616	10,742

アジャスタパッドユニットステンレス

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式			対応フレーム	許容荷重 kN（kgf）	質量 kg	構成部品						￥基準単価	￥追加工合算単価
Type	No.	M （並目）				プレート	アジャスタパッド	ボルト	個数	ナット	個数	指定なし（ステンレス適用ボルト・先入れナット）	SSP（（ステンレス後入れバネナットに変更
Type	No.	M （並目）				プレート	アジャスタパッド	ボルト	個数	ナット	個数	指定なし（ステンレス適用ボルト・先入れナット）	SSU（（ステンレス先入れバネナットに変更）
HAJPSSS （ステンレス）	5	8	5シリーズ（20角）	3.9（400）	0.29	HAJPSS5-8	NFJNS8-100	SCB5-10	4	HNTTSN5-5	4	1,460	1,607
		10		4.3（440）	0.29	HAJPSS5-10	NFJNS10-100					1,544	1,691
		12*2		4.9（500）	0.45	HAJPSS5-12	NFJNS12-100					1,775	1,922
	54040	12	5シリーズ（40角）	4.9（500）	0.81	HAJPCS54040-12	NFJNS12-100		8		8	2,772	3,066
	54040	16*2	5シリーズ（40角）	5.9（600）	1.3	HAJPCS54040-16	NFJNS16-150	SCB5-15	8		8	3,906	4,200
	6	12*2	6シリーズ（30角）	4.9（500）	0.46	HAJPSS6-12	NFJNS12-100	SCB6-12	4	HNTTSN6-6	4	1,386	1,544
	6	16	6シリーズ（30角）	5.9（600）	0.95	HAJPSS6-16	NFJNS16-150	SCB6-15		HNTTSN6-6		2,310	2,468
	8	16*2	8シリーズ（40角）	5.9（600）	1.2	HAJPSS8-16	NFJNS16-150	SCB8-20		HNTTSN8-8		2,835	2,993
	8	20*1	8-45シリーズ（45角）	8.8（900）	1.4	HAJPSS8-20	NFJNS20-150	SCB8-25		HNTTSN8-8		4,253	4,410
	5050	16*2	6シリーズ（50角）	5.9（600）	1.2	HAJPCS5050-16	NFJNS16-150	SCB6-15	8	HNTTSN6-6	8	4,284	4,599
	5050	20	6シリーズ（50角）	8.8（900）	2.7	HAJPCS5050-20	NFJNS20-150	SCB6-20				5,292	5,607
	6060	16*2	6シリーズ（60角）	5.9（600）	1.6	HAJPCS6060-16	NFJNS16-150	SCB6-15				3,864	4,179
	6060	20	6シリーズ（60角）	8.8（900）	2.7	HAJPCS6060-20	NFJNS20-150	SCB6-20				5,376	5,691
	8080	16	8シリーズ（80角）	5.9（600）	1.8	HAJPCS8080-16	NFJNS16-150	SCB8-20		HNTTSN8-8		4,935	5,250
		2012		8.8（900）	2.5	HAJPCS8080-20	NFJNS20-150	SCB8-25				6,384	6,699
		24		49.4（5000）	3.7	HAJPCS8080-24	FJFNS24-150	SCB8-25				10,679	10,994
		30		68.6（7000）	4.8	HAJPCS8080-30	FJFNS30-150	SCB8-30				14,700	15,015
	9090	16	8-45シリーズ（90角）	5.9（600）	2.1	HAJPCS9090-16	NFJNS16-150	SCB8-20				4,547	4,862
		20*2		8.8（900）	2.9	HAJPCS9090-20	NFJNS20-150	SCB8-25				7,151	7,466
		24*1		49.4（5000）	4.4	HAJPCS9090-24	FJFNS24-150	SCB8-30				11,708	12,023
		30		68.6（7000）	5.6	HAJPCS9090-30	FJFNS30-150	SCB8-30				15,887	16,202
	100100	16	8-45シリーズ（100角）	5.9（600）	2.4	HAJPCS100100-16	NFJNS16-150	SCB8-20				5,702	6,017
		20		8.8（900）	3.4	HAJPCS100100-20	NFJNS20-150	SCB8-25				7,476	7,791
		24*1		49.4（5000）	5	HAJPCS100100-24	FJFNS24-150	SCB8-30				12,096	12,411
		30		68.6（7000）	6.3	HAJPCS100100-30	FJFNS30-150	SCB8-30				16,317	16,632

[ ! ]*1付き型番は、アルミフレーム溝底部と取付ボルトの接触を防止するため、ワッシャが付属します。
[ ! ]M指定がない場合は*2付き型番となります。

追加工

Alterations	商品Type	Code	Spec.
先入れナットを変更	HAJPS (スチール)	SEP	後入れバネナット　スチール
	HAJPS (スチール)	SEU	先入れバネナット　スチール
	HAJPSSS （ステンレス）	SSP	後入れバネナット　ステンレス
	HAJPSSS （ステンレス）	SSU	先入れバネナット　ステンレス

[ ! ]追加工を指定しない場合は商品タイプに合わせた材質の先入れナットが付属します。
[ ! ]バネナットにすることで組み立て時にナットが滑落しにくくなり、作業効率が上がります。

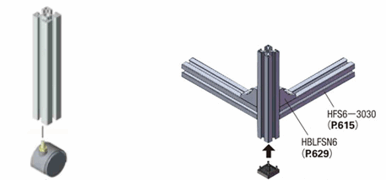

使用例

選定サポート情報

①アルミフレームの側面に足部品を接続するとき

②アルミフレームの直線方向に足部品を接続するとき

プレート付きの商品をお勧めします。
アルミフレームの溝にナットを入れ、プレートと締結します。

ねじ込み式・はめ込み式の商品をお勧めします。
ねじ込み式の場合、アルミフレームにタップ穴をあける必要があります。
はめ込み式の部品の場合は追加工が必要ありません。

使用例

商品比較情報・関連商品

取付け方式
取付け方式
取付けに必要な追加工	タップ穴	-	タップ穴				-	-	-	-
適用フレーム	キャスタ型式	キャスタ型式	フットベース型式	適用ボルト	ボルト本数	キャスタ型式	キャスタユニット型式	アジャスタパッドユニッ型式	アジャスタパッド＆キャスタ型式	一体型アジャスタパッド＆キャスタ型式
5-2020	-	HSMC50 HSMCS50	-			-	HCHPS5 HDHPS5	HAJPS5	HAJCHP5-12	HCFT5-60
5-4040	-	HSMC50 HSMCS50	HLF5-4040-12	CBE5-15	4	HCHAS12-150	HCHPS5 HDHPS5	HAJPS5	HAJCHP 54040-16	HCFT5-60
6-3030	HCHAS8-100	HSMC65 HSMCS65	-			-	HCHPS6 HDHPS6	HAJPS6	HAJCHP6-12	HCFT6-130
6-3030	HCHAS8-100	HSMC65 HSMCS65	-			-	HCHPS6 HDHPS6	HAJPS6	HAJCHP6-12	HCFT6-130
8-4040	HCHAS12-150	HSMC75 HSMCS75	-			-	HCHPS8 HDHPS8	HAJPS8	HAJCHP8-16	HCFT6-130
8-4545	HCHAS12-150	HSMC75 HSMCS75	-			-	HCHPS8 HDHPS8	HAJPS8	HAJCHP8-16	HCFT6-130
6-5050	-	-	HLF6-5050-10	CBE8-25	4	HCHAS12-150	HCHPS6	HAJPS5050	HAJCHP 5050-16	HCFT6-250
8-5050	HCHAS12-150		-			-	HCHPS8	HAJPS8	HAJCHP8-16	-
6-6060	-		HLF6-6060-10	CBE8-25	4	HCHAS16-170	HCHPS6	HAJPS6060	HAJCHP 6060-16	HCFT6-250
8-6060	HCHAS12-150	HSMC75 HSMCS75	-			-	-	-	-	-
8-6060	HCHAS12-150	HSMC75 HSMCS75	-			-	-	-	-	-
8-8080	-	-	HLF8-8080-12	CBE8-30	4	HCHAS16-170	HCHPS8	HAJPS8080	HAJCHP 8080-20	HCFT8-350
8-9090	-	-	HLF8-9090-16	CBE8-30	4	HCHAS16-170	HCHPS8	HAJPS9090	HAJCHP 8080-20	HCFT8-350

アルミフレーム総合情報ページ

フレーム / キャップ / 溝カバー

ブラケット / ジョイント / ナット

パネル / フェンスネット

安全柵ユニット

取手 / 蝶番 / 錠

> 商品特長・選び方

キャスタ / アジャスタ / アンカー

> 商品特長・選び方

アルミフレームユニット

> 商品特長・選び方

他アクセサリ

> 商品特長・選び方

設計手順 / 強度計算 / 組立方法

各シリーズ主要商品一覧

アルミフレームとは

便利サービス

型番リスト

表示件数:

型番	ねじの呼び M	ねじ部材質	本体材質	許容荷重(kN)	幅 D(mm)	本体高さ(mm)	ねじの長さ A(mm)	詳細本体材質	本体表面処理	ねじ部材質(詳細)	ねじ部表面処理	フレームシリーズ	フレームサイズ	付属プレート	付属品	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

HAJPS5-8

1個

959円( 1,055円 )

在庫品1日目

当日出荷可能

HAJPS5-8-SEP

1個

1,029円( 1,132円 )

在庫品1日目

当日出荷可能

HAJPS5-8-SEU

1個

1,029円( 1,132円 )

在庫品1日目

当日出荷可能

HAJPS5-10

1個

970円( 1,067円 )

在庫品1日目

当日出荷可能

HAJPS5-10-SEP

1個

1,040円( 1,144円 )

在庫品1日目

当日出荷可能

HAJPS5-10-SEU

1個

1,040円( 1,144円 )

在庫品1日目

当日出荷可能

HAJPS5-12

1個

999円( 1,099円 )

在庫品1日目

当日出荷可能

HAJPS5-12-SEP

1個

1,068円( 1,175円 )

在庫品1日目

当日出荷可能

HAJPS5-12-SEU

1個

1,068円( 1,175円 )

在庫品1日目

当日出荷可能

HAJPS6-12

1個

1,011円( 1,112円 )

在庫品1日目

当日出荷可能

HAJPS6-12-SEP

1個

1,091円( 1,200円 )

在庫品1日目

当日出荷可能

HAJPS6-12-SEU

1個

1,091円( 1,200円 )

在庫品1日目

当日出荷可能

HAJPS6-16

1個

1,317円( 1,449円 )

在庫品1日目

当日出荷可能

HAJPS6-16-SEP

1個

1,398円( 1,538円 )

在庫品1日目

当日出荷可能

HAJPS6-16-SEU

1個

1,398円( 1,538円 )

在庫品1日目

当日出荷可能

HAJPS8-16

1個

2,299円( 2,529円 )

在庫品1日目

当日出荷可能

HAJPS8-16-SEP

1個

2,391円( 2,630円 )

在庫品1日目

当日出荷可能

HAJPS8-16-SEU

1個

2,391円( 2,630円 )

在庫品1日目

当日出荷可能

HAJPS8-20

1個

3,084円( 3,392円 )

在庫品1日目

当日出荷可能

HAJPS8-20-SEP

1個

3,177円( 3,495円 )

在庫品1日目

当日出荷可能

HAJPS8-20-SEU

1個

3,177円( 3,495円 )

在庫品1日目

当日出荷可能

HAJPS10-16

1個

5,094円( 5,603円 )

在庫品1日目

当日出荷可能

HAJPS10-16-SEP

1個

5,163円( 5,679円 )

在庫品1日目

当日出荷可能

HAJPS10-16-SEU

1個

5,163円( 5,679円 )

在庫品1日目

当日出荷可能

HAJPS10-20

1個

6,480円( 7,128円 )

在庫品1日目

当日出荷可能

HAJPS10-20-SEP

1個

6,549円( 7,204円 )

在庫品1日目

当日出荷可能

HAJPS10-20-SEU

1個

6,549円( 7,204円 )

在庫品1日目

当日出荷可能

HAJPS10-24

1個

8,628円( 9,491円 )

在庫品1日目

当日出荷可能

HAJPS10-24-SEP

1個

8,698円( 9,568円 )

在庫品1日目

当日出荷可能

HAJPS10-24-SEU

1個

8,698円( 9,568円 )

在庫品1日目

当日出荷可能

HAJPS100100-16

1個

4,689円( 5,158円 )

在庫品1日目

当日出荷可能

HAJPS100100-16-SEP

1個

4,863円( 5,349円 )

在庫品1日目

当日出荷可能

HAJPS100100-16-SEU

1個

4,863円( 5,349円 )

在庫品1日目

当日出荷可能

HAJPS100100-20

1個

5,706円( 6,277円 )

在庫品1日目

当日出荷可能

HAJPS100100-20-SEP

1個

5,880円( 6,468円 )

在庫品1日目

当日出荷可能

HAJPS100100-20-SEU

1個

5,880円( 6,468円 )

在庫品1日目

当日出荷可能

HAJPS100100-24

1個

7,484円( 8,232円 )

在庫品1日目

当日出荷可能

HAJPS100100-24-SEP

1個

7,658円( 8,424円 )

在庫品1日目

当日出荷可能

HAJPS100100-24-SEU

1個

7,658円( 8,424円 )

在庫品1日目

当日出荷可能

HAJPS100100-30

1個

9,587円( 10,546円 )

在庫品1日目

当日出荷可能

HAJPS100100-30-SEP

1個

9,760円( 10,736円 )

在庫品1日目

当日出荷可能

HAJPS100100-30-SEU

1個

9,760円( 10,736円 )

在庫品1日目

当日出荷可能

HAJPS120120-16

1個

5,880円( 6,468円 )

在庫品1日目

当日出荷可能

HAJPS120120-16-SEP

1個

6,018円( 6,620円 )

在庫品1日目

当日出荷可能

HAJPS120120-16-SEU

1個

6,018円( 6,620円 )

在庫品1日目

当日出荷可能

HAJPS120120-20

1個

7,797円( 8,577円 )

在庫品1日目

当日出荷可能

HAJPS120120-20-SEP

1個

7,935円( 8,729円 )

在庫品1日目

当日出荷可能

HAJPS120120-20-SEU

1個

7,935円( 8,729円 )

在庫品1日目

当日出荷可能

HAJPS120120-24

1個

9,379円( 10,317円 )

在庫品1日目

当日出荷可能

HAJPS120120-24-SEP

1個

9,517円( 10,469円 )

在庫品1日目

当日出荷可能

HAJPS120120-24-SEU

1個

9,517円( 10,469円 )

在庫品1日目

当日出荷可能

HAJPS120120-30

1個

11,678円( 12,846円 )

在庫品1日目

当日出荷可能

HAJPS120120-30-SEP

1個

11,816円( 12,998円 )

在庫品1日目

当日出荷可能

HAJPS120120-30-SEU

1個

11,816円( 12,998円 )

在庫品1日目

当日出荷可能

HAJPS5050-16

1個

2,784円( 3,062円 )

在庫品1日目

当日出荷可能

HAJPS5050-16-SEP

1個

2,934円( 3,227円 )

在庫品1日目

当日出荷可能

HAJPS5050-16-SEU

1個

2,934円( 3,227円 )

在庫品1日目

当日出荷可能

HAJPS5050-20

1個

3,685円( 4,054円 )

在庫品1日目

当日出荷可能

HAJPS5050-20-SEP

1個

3,835円( 4,219円 )

在庫品1日目

当日出荷可能

HAJPS5050-20-SEU

1個

3,835円( 4,219円 )

在庫品1日目

当日出荷可能

基本情報

アルミフレーム用のアジャスタパッド取付用のユニットです。アジャスタ・アルミフレーム取付プレート・ボルト・ナットのセットです。

(i)ご注意

アジャスタの種類と特長についてはこちらご確認ください。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
■数量スライド価格（[ ! ]1円未満切り捨て）

数量区分	標準対応		個別対応
数量区分	小口		大口
数量	1〜8	9〜20	21～
出荷日	基準単価	5％	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。
出荷日については、こちらをご覧ください。

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品アジャスタパッドユニット	【クリーン洗浄品】アジャスタパッドユニット	【クリーン洗浄品】アルミフレーム用アンカースタンド	アルミフレーム用アンカースタンド　コの字タイプ	アルミフレーム用アンカースタンド　箱型長穴タイプ	【クリーン洗浄品】アルミフレーム用アンカースタンド　４点アンカータイプ／２点アンカータイプ	アルミフレーム用アンカースタンド　ヘビータイプ	アルミフレーム用アンカースタンド　コの字低ハイトタイプ	アルミフレーム用アンカースタンド　４点アンカータイプ／２点アンカータイプ	アルミフレーム用アンカースタンド　板金タイプ	【クリーン洗浄品】アルミフレーム用アンカースタンド　コの字低ハイトタイプ	【クリーン洗浄品】アルミフレーム用アンカースタンド　箱型長穴タイプ	【クリーン洗浄品】アルミフレーム用アンカースタンド　板金タイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	959円～	3,030円～	2,320円～	1,353円～	1,246円～	2,450円～	1,692円～	1,353円～	1,246円～	756円～	2,560円～	2,450円～	1,960円～
通常出荷日	在庫品1日目当日出荷可能	3日目	3日目	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	3日目	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	3日目	3日目	3日目
種類	ブラケット付アジャスタ	ブラケット付アジャスタ	-	-	-	-	-	-	-	-	-	-	-
特長	標準	標準	-	-	-	-	-	-	-	-	-	-	-
接地面材質	金属	金属	-	-	-	-	-	-	-	-	-	-	-
首振り機構	なし	なし	-	-	-	-	-	-	-	-	-	-	-

back next

アジャスタパッドユニットのレビュー

評価 4.0 平均満足度：4.0 21件のレビュー

星５

24%
星４

57%
星３

14%
星２

5%
星１

0%

レビューを書く

設備筐体

評価 3.0満足度：3.02023/01/23

安価でしっかりした作りなので重量物に対しても問題は無い。しかしアジャスタボルトが仕様によって長すぎるのでアジャスタボルトの長さ違いの選択ができれば尚良い。

もっと読む閉じる

4人が参考にしています。

このレビューは参考になりましたか？参考になった Loading... ご意見ありがとうございました。処理中にエラーが発生しました。再度ボタンをクリックしてください。

冶具

評価 4.0満足度：4.02018/08/08

直角部分にアルミフレームブラケットを取り付けるとねじ部に干渉して取り付けられません。
設計上よくあるミスなので対策できないものかと思います。

もっと読む閉じる

4人が参考にしています。

オーブン架台の高さ・傾き調整用として

評価 5.0満足度：5.02017/07/31

アルミフレーム４ｍと同時購入しました。
これくらいの架台用には必要十分です。
アジャスターとベース、ナットとボルトまでついていますので、フレームジョイント用のアングルも必要ありませんね。
助かります。

もっと読む閉じる

4人が参考にしています。

アルミフレームの固定用に

評価 4.0満足度：4.02016/09/12

取り付けは全く問題ありません。
上下の調整もスムースにネジの回転しました。
ただ、フレームの足に使用する用途なのだから「4個組」や「6個組」、「8個組」のパック販売として若干の割引があると尚良い。

もっと読む閉じる

4人が参考にしています。

アルミフレーム架台

評価 5.0満足度：5.02018/06/01

アルミフレーム専用でセットになっていて使いやすいです。
いつも使っています。

もっと読む閉じる

3人が参考にしています。

21件全て見る

この商品に関連するミスミユニット事例

back next

アジャスタカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

ミスミ

アジャスタパッド　標準タイプ

評価 4.6

通常価格(税別)： 133円～

通常出荷日：在庫品1日目～

当日出荷可能
ミスミ

アジャスタパッド　重荷重タイプ

評価 4.7

通常価格(税別)： 289円～

通常出荷日：在庫品1日目～

当日出荷可能
ミスミ

アジャスタパッド　固定タイプ

評価 4.5

通常価格(税別)： 347円～

通常出荷日：在庫品1日目

当日出荷可能
ミスミ

アジャスタパッド　滑り防止タイプ

評価 4.4

通常価格(税別)： 231円～

通常出荷日：在庫品1日目

当日出荷可能
ミスミ

ラバーベースアジャスタ

評価 4.5

通常価格(税別)： 323円～

通常出荷日：在庫品1日目

当日出荷可能
ミスミ

アジャスタパッドユニット

評価 4.0

通常価格(税別)： 959円～

通常出荷日：在庫品1日目

当日出荷可能
ミスミ

防振パッド　重荷重タイプ

評価 4.9

通常価格(税別)： 913円～

通常出荷日：在庫品1日目

当日出荷可能
ミスミ

【エコノミーシリーズ】 RoHS対応アジャスタパッド中荷重タイプ

評価 5.0

通常価格(税別)： 170円～

通常出荷日：在庫品1日目

当日出荷可能
ミスミ

卓上ベース

評価 4.4

通常価格(税別)： 162円～

通常出荷日：在庫品1日目

当日出荷可能
ミスミ

防振パッド　軽荷重タイプ

評価 4.7

通常価格(税別)： 312円～

通常出荷日：在庫品1日目～

当日出荷可能

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

※お問い合わせにはお客様コードが必要です。

閉じる

型番が確定しました

ページのトップへ

ご利用にあたって

ミスミについて

お問い合わせ

商品の仕様・技術

Webお問い合わせフォーム

24時間受付

ご注文・お取り引き

Webお問い合わせフォーム

24時間受付・要ログイン

0120-343-066

9:00～18:00（日曜日・年末年始は除く）

お客様との通話は、サービス品質向上のため一部録音させていただいております。

各種調査（環境・品質等）

Webお問い合わせフォーム

24時間受付・要ログイン

その他のお問い合わせ

お問い合わせ窓口はこちら

製品名	アルミフレーム用アジャスタパッド標準タイプ	アルミフレーム用アジャスタパッド重荷重タイプ	アジャスタパッドユニット	アルミフレーム用アジャスタパッド省スペースタイプ
写真
特徴	ねじ径M5～M20に対応する標準タイプのアジャスタパッドです。	ねじ径M10～M30に対応する重荷重タイプのアジャスタパッドです。	アルミフレーム取り付けるのに必要なプレートとアジャスタがセットになったユニット商品です。	アルミフレームの1溝タイプに直接取付いただくとフレーム外寸からパッドがはみ出しません。
許容荷重	1.5～8.8kN	10～49.4kN	3.9～68.6kN	6.5～13kN
対応フレーム	-	-	5, 6, 8, 8-45	-

カテゴリ・メーカーから探す

メカニカル部品系

筐体・調整締結・素材

空圧・油圧・配管・温調部品

回転伝達・コンベヤ・モータ・ロボット

直動・センサ・位置決め・ステージ

特注部品・図面加工部品

電気系

金型系

消耗品・補修用品・備品系

切削加工用品

生産加工用品

MRO・工場用副資材

メーカーから探す

特集から探す

MISUMIへのご意見をお聞かせください。

メカニカル部品技術窓口

絞り込み条件

ねじの呼び M

ねじ部材質

本体材質

許容荷重(kN)

幅 D(mm)

本体高さ(mm)

ねじの長さ A(mm)

詳細本体材質

本体表面処理

ねじ部材質(詳細)

ねじ部表面処理

フレームシリーズ

フレームサイズ

付属プレート

付属品

タイプ

CAD

出荷日

追加工・オプション

アジャスタパッドユニット

(i)ご注意

外形図・規格表

規格表

アジャスタパッドユニット スチール

アジャスタパッドユニット ステンレス

追加工

使用例

選定サポート情報

商品比較情報・関連商品

関連商品

アルミフレーム 総合情報ページ

型番リスト

詳細情報

基本情報

(i)ご注意

納期・価格

カタログ

商品担当おすすめ

この商品を見た人は、こんな商品も見ています

アジャスタパッドユニットのレビュー

この商品に関連するミスミ ユニット事例

アジャスタカテゴリの売れ筋ランキング

技術サポート窓口

ご利用にあたって

ミスミについて

お問い合わせ

商品の仕様・技術

ご注文・お取り引き

各種調査（環境・品質等）

その他のお問い合わせ

アジャスタパッドユニットスチール

アジャスタパッドユニットステンレス

アルミフレーム総合情報ページ

この商品に関連するミスミユニット事例
