ミスミ

ミスミ

キャスタプレートユニット

キャスタプレートユニット

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • HDHPSタイプ・HDHPSSタイプ
  • HCHPSタイプ・HCHPSSタイプ
  • 納期短縮
  • 当日出荷可能
評価 4.7平均満足度4.7 この商品のレビューをみる（4件）
通常価格(税別)
1,207円 ～ 6,422円
税込価格
1,328円 ～ 7,064円

アルミフレーム用のキャスタ取付用ユニットです。プレートは正方形とコーナー形の2...

詳細情報を確認する

(i)ご注意

  • アルミフレーム取付用キャスタについてはこちらご確認ください。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

エスケープ付コンベヤ

【ディージット】
探しまわる購買は
もうおしまい

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

型番

未確定33件の候補があります。

Loading...

外形図・規格表


プレート正方形
画像
プレートコーナー形
画像
　　　プレート正方形
　　　HAJP 5・6・8
　　　HAJPSS 5・6・8
　　画像

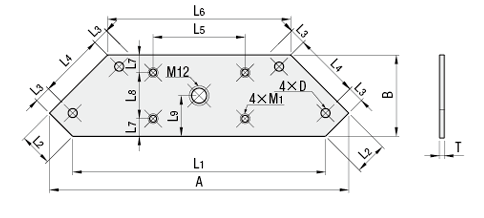

プレートコーナー形
HAJPD 5・6・8
HAJPDS 5・6・8
画像
規格表
型式 追加工
HAJPS6-12
HDHPS5
−
SEP
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式対応
フレーム		許容荷重
N(kgf)		質量
(kg)		構成部品￥基準単価￥追加工合算単価
プレートキャスタフレーム取付指定なしSEPSSP
(後入れバネナットに変更)(ステンレス後入れバネナットに変更)
SEUSSU
TypeNo.型式プレート形状本体車輪径D高さH取付ボルト個数取付ボルト個数ナット個数(先入れバネナットに変更)(ステンレス先入れバネナットに変更)
HCHPS
(スチール)		55シリーズ(20角)900(100)0.69HAJP5正方形HCHAS12－1006068.5－－CBE5－104HNTT5－541,0971,160－
66シリーズ(30角)1400(150)0.7HAJP6HCHAS12－1506069CBE6－12HNTT6－61,1131,187－
88シリーズ(40角)1700(170)1.8HAJP8HCHAS16－1707584.5CBE8－20HNTT8－83,1293,213－
8－45シリーズ(45角)
HCHPSS
(ステンレス)		55シリーズ(20角)900(100)0.69HAJPSS5HCHAS12－1006068.5SCB5－104HNTTSN5－541,428－1,575
66シリーズ(30角)1400(150)0.7HAJPSS6HCHAS12－1506069SCB6－12HNTTSN6－61,869－2,027
88シリーズ(40角)1700(170)1.8HAJPSS8HCHAS16－1707584.5SCB8－20HNTTSN8－84,851－5,009
8－45シリーズ(45角)
HDHPS
(スチール)		55シリーズ(20角)400(50)0.8HAJPD5コーナー形CHAMJ－E75－N7592CBM6－104CBE5－104HNTT5－541,5121,575－
66シリーズ(30角)700(80)1.3HAJPD6CHAMS－S75－N7593CBM8－12CBE6－15HNTT6－62,6152,688－
88シリーズ(40角)700(80)2.6HAJPD8CBE8－25HNTT8－83,2553,339－
8－45シリーズ(45角)
HDHPSS
(ステンレス)		66シリーズ(30角)700(80)1.3HAJPDS6CSMSPU75－N7593SCB8－124SCB6－154HNTTSN6－643,854－4,011
88シリーズ(40角)700(80)2.6HAJPDS8SCB8－25HNTTSN8－85,681－5,838
8－45シリーズ(45角)
[ ! ]HDHPSの5シリーズのみ自在キャスタにストッパはついていません。

追加工

Alterations商品TypeCodeSpec.
先入れナットを変更HCHPS
HDHPS		SEP後入れバネナット　スチール
SEU先入れバネナット　スチール
HCHPSS
HDHPSS		SSP後入れバネナット　ステンレス
SSU先入れバネナット　ステンレス
[ ! ]追加工を指定しない場合は商品タイプに合わせた材質の先入れナットが付属します。
[ ! ]バネナットにすることで組み立て時にナットが滑落しにくくなり、作業効率が上がります。

使用例

型番リスト

表示件数:
  1. 1
型番
仕様
適用フレームNo.
適用フレームサイズ
材質
許容荷重(N)
車輪外径 D(mm)
付属品
付属プレート
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
プレート正方形
5
5-2020
スチール
900
60
指定なし(六角穴付ボルト・先入れナットセット)
HAJP5
10

1個

1,207円( 1,328円 )

在庫品1日目

当日出荷可能

プレート正方形
5
5-2020
スチール
900
60
SEP(六角穴付ボルト・後入れバネナットセット)
HAJP5
10

1個

1,276円( 1,404円 )

在庫品1日目

当日出荷可能

プレート正方形
5
5-2020
スチール
900
60
SEU(六角穴付ボルト・先入れバネナットセット)
HAJP5
10

1個

1,276円( 1,404円 )

在庫品1日目

当日出荷可能

プレート正方形
6
6-3030
スチール
900
60
指定なし(六角穴付ボルト・先入れナットセット)
HAJP6
10

1個

1,224円( 1,346円 )

在庫品1日目

当日出荷可能

プレート正方形
6
6-3030
スチール
900
60
SEP(六角穴付ボルト・後入れバネナットセット)
HAJP6
10

1個

1,306円( 1,437円 )

在庫品1日目

当日出荷可能

プレート正方形
6
6-3030
スチール
900
60
SEU(六角穴付ボルト・先入れバネナットセット)
HAJP6
10

1個

1,306円( 1,437円 )

在庫品1日目

当日出荷可能

プレート正方形
8
8-4040，8-4545
スチール
1700
75
指定なし(六角穴付ボルト・先入れナットセット)
HAJP8
10

1個

3,442円( 3,786円 )

在庫品1日目

当日出荷可能

プレート正方形
8
8-4040，8-4545
スチール
1700
75
SEP(六角穴付ボルト・後入れバネナットセット)
HAJP8
10

1個

3,534円( 3,887円 )

在庫品1日目

当日出荷可能

プレート正方形
8
8-4040，8-4545
スチール
1700
75
SEU(六角穴付ボルト・先入れバネナットセット)
HAJP8
10

1個

3,534円( 3,887円 )

在庫品1日目

当日出荷可能

プレート正方形
5
5-2020
ステンレス
900
60
指定なし(ステンレス六角穴付ボルト・先入れナットセット)
HAJPSS5
10

1個

1,571円( 1,728円 )

在庫品1日目

当日出荷可能

プレート正方形
5
5-2020
ステンレス
900
60
SSP(ステンレス六角穴付ボルト・後入れバネナットセット)
HAJPSS5
10

1個

1,733円( 1,906円 )

在庫品1日目

当日出荷可能

プレート正方形
5
5-2020
ステンレス
900
60
SSU(ステンレス六角穴付ボルト・先入れバネナットセット)
HAJPSS5
10

1個

1,733円( 1,906円 )

在庫品1日目

当日出荷可能

プレート正方形
6
6-3030
ステンレス
900
60
指定なし(ステンレス六角穴付ボルト・先入れナットセット)
HAJPSS6
10

1個

2,056円( 2,262円 )

在庫品1日目

当日出荷可能

プレート正方形
6
6-3030
ステンレス
900
60
SSP(ステンレス六角穴付ボルト・後入れバネナットセット)
HAJPSS6
10

1個

2,230円( 2,453円 )

在庫品1日目

当日出荷可能

プレート正方形
6
6-3030
ステンレス
900
60
SSU(ステンレス六角穴付ボルト・先入れバネナットセット)
HAJPSS6
10

1個

2,230円( 2,453円 )

在庫品1日目

当日出荷可能

プレート正方形
8
8-4040，8-4545
ステンレス
1700
75
指定なし(ステンレス六角穴付ボルト・先入れナットセット)
HAJPSS8
10

1個

5,336円( 5,870円 )

在庫品1日目

当日出荷可能

プレート正方形
8
8-4040，8-4545
ステンレス
1700
75
SSP(ステンレス六角穴付ボルト・後入れバネナットセット)
HAJPSS8
10

1個

5,510円( 6,061円 )

在庫品1日目

当日出荷可能

プレート正方形
8
8-4040，8-4545
ステンレス
1700
75
SSU(ステンレス六角穴付ボルト・先入れバネナットセット)
HAJPSS8
10

1個

5,510円( 6,061円 )

在庫品1日目

当日出荷可能

  • 注文停止中

HDHPS5

プレートコーナー形
5
5-2020
スチール
400
75
指定なし(六角穴付ボルト・先入れナットセット)
HAJPD5
-

1個

1,663円( 1,829円 )

-

  • 注文停止中

HDHPS5-SEP

プレートコーナー形
5
5-2020
スチール
400
75
SEP(六角穴付ボルト・後入れバネナットセット)
HAJPD5
-

1個

1,733円( 1,906円 )

-

  • 注文停止中

HDHPS5-SEU

プレートコーナー形
5
5-2020
スチール
400
75
SEU(六角穴付ボルト・先入れバネナットセット)
HAJPD5
-

1個

1,733円( 1,906円 )

-

  • 注文停止中

HDHPS6

プレートコーナー形
6
6-3030
スチール
700
75
指定なし(六角穴付ボルト・先入れナットセット)
HAJPD6
-

1個

2,877円( 3,165円 )

-

  • 注文停止中

HDHPS6-SEP

プレートコーナー形
6
6-3030
スチール
700
75
SEP(六角穴付ボルト・後入れバネナットセット)
HAJPD6
-

1個

2,957円( 3,253円 )

-

  • 注文停止中

HDHPS6-SEU

プレートコーナー形
6
6-3030
スチール
700
75
SEU(六角穴付ボルト・先入れバネナットセット)
HAJPD6
-

1個

2,957円( 3,253円 )

-

  • 注文停止中

HDHPS8

プレートコーナー形
8
8-4040，8-4545
スチール
700
75
指定なし(六角穴付ボルト・先入れナットセット)
HAJPD8
-

1個

3,581円( 3,939円 )

-

  • 注文停止中

HDHPS8-SEP

プレートコーナー形
8
8-4040，8-4545
スチール
700
75
SEP(六角穴付ボルト・後入れバネナットセット)
HAJPD8
-

1個

3,673円( 4,040円 )

-

  • 注文停止中

HDHPS8-SEU

プレートコーナー形
8
8-4040，8-4545
スチール
700
75
SEU(六角穴付ボルト・先入れバネナットセット)
HAJPD8
-

1個

3,673円( 4,040円 )

-

プレートコーナー形
6
6-3030
ステンレス
700
75
指定なし(ステンレス六角穴付ボルト・先入れナットセット)
HAJPDS6
10

1個

4,239円( 4,663円 )

在庫品1日目

当日出荷可能

プレートコーナー形
6
6-3030
ステンレス
700
75
SSP(ステンレス六角穴付ボルト・後入れバネナットセット)
HAJPDS6
10

1個

4,412円( 4,853円 )

在庫品1日目

当日出荷可能

プレートコーナー形
6
6-3030
ステンレス
700
75
SSU(ステンレス六角穴付ボルト・先入れバネナットセット)
HAJPDS6
10

1個

4,412円( 4,853円 )

在庫品1日目

当日出荷可能

プレートコーナー形
8
8-4040，8-4545
ステンレス
700
75
指定なし(ステンレス六角穴付ボルト・先入れナットセット)
HAJPDS8
10

1個

6,249円( 6,874円 )

在庫品1日目

当日出荷可能

プレートコーナー形
8
8-4040，8-4545
ステンレス
700
75
SSP(ステンレス六角穴付ボルト・後入れバネナットセット)
HAJPDS8
10

1個

6,422円( 7,064円 )

在庫品1日目

当日出荷可能

プレートコーナー形
8
8-4040，8-4545
ステンレス
700
75
SSU(ステンレス六角穴付ボルト・先入れバネナットセット)
HAJPDS8
10

1個

6,422円( 7,064円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

アルミフレーム用のキャスタ取付用ユニットです。プレートは正方形とコーナー形の2種類、材質はスチールとステンレスのご用意がございます。アルミフレーム取付用のボルトナットが付属しているので作業効率が上がります。

(i)ご注意

  • アルミフレーム取付用キャスタについてはこちらご確認ください。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格


在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
■数量スライド価格 （[ ! ]1円未満切り捨て）
数量区分標準対応個別対応
小口大口
数 量1〜89〜2021～
出荷日基準価格5％お見積り
[ ! ]表示数量超えはWOSにてご確認ください。
出荷日については、こちらをご覧ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

キャスタプレートユニット

キャスタプレートユニット

    アジャスタパッド＆キャスタプレートユニット

    アジャスタパッド＆キャスタプレートユニット

      アルミフレーム用フロアストッパ

      アルミフレーム用フロアストッパ

        アルミフレーム用キャスタ 2点取り付けタイプ

        アルミフレーム用キャスタ 2点取り付けタイプ

          アルミフレーム用キャスタ　ゴム車輪タイプ

          アルミフレーム用キャスタ　ゴム車輪タイプ

            一体型キャスタ＆アジャスタパッド　側面取付タイプ

            一体型キャスタ＆アジャスタパッド　側面取付タイプ

              アルミフレーム用キャスタ　レベリング機能付

              アルミフレーム用キャスタ　レベリング機能付

                アルミフレーム用キャスタ　双輪タイプ

                アルミフレーム用キャスタ　双輪タイプ

                  アルミフレーム用キャスタ　コーナー取付タイプ　軽荷重用

                  アルミフレーム用キャスタ　コーナー取付タイプ　軽荷重用

                    キャスター

                    キャスター

                      双輪キャスター（ロック付き） CA40

                      双輪キャスター（ロック付き） CA40

                        キャスターユニット CU-80・CU-130

                        キャスターユニット CU-80・CU-130

                          SF20溝幅6mmタイプ アジャスタキャスタープレート

                          SF20溝幅6mmタイプ アジャスタキャスタープレート
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ エヌアイシ・オートテック レコフレーム（ユキ技研） エヌアイシ・オートテック ＳＵＳ
                            通常価格 1,207円～ 1,398円～ 4,435円～ 780円～ 1,294円～ 6,342円～ 4,345円～ 220円～ 1,098円～ 838円～ 898円～ 5,297円～ 1,765円～
                            通常出荷日 在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 5日目～
                            種類 ボルト止めキャスタ ボルト止めキャスタ 関連部品 ボルト止めキャスタ ねじ込みキャスタ ボルト止めキャスタ ボルト止めキャスタ ねじ込みキャスタ ボルト止めキャスタ ねじ込みキャスタ ねじ込みキャスタ ボルト止めキャスタ ボルト止めキャスタ
                            キャスタタイプ 自在 自在・アジャスタ付 - - - 自在・アジャスタ付 自在・アジャスタ付 - - - - - -
                            車輪材質 ナイロン - - - 合成ゴム(黒) - - ナイロン - - - - -
                            材質証明書 対象外 対象外 対象 対象 対象 対象 対象 対象外 対象 - - - -

                            キャスタプレートユニットのレビュー

                            評価 4.7 平均満足度：4.7 4件のレビュー
                            1. 星５
                              75%
                            2. 星４
                              25%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            作業台
                            評価 5.0満足度：5.02019/05/29
                            作業台の移動用のキャスタに使用しているが、
                            移動もスムーズで、またグラグラせず安定しているため安心して使用している。

                            もっと読む 閉じる

                            1人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            作業台
                            評価 5.0満足度：5.02023/01/30
                            お客様から簡単な作業台を作ってほしいといわれ
                            アルミフレームを利用して作業台を作りました。
                            キャスター付きが便利と思いこのキャスタープレートユニットを使ってキャスターを取り付けました。
                            お客様にも喜んでいただけました。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            アルミフレームのキャスターとして
                            評価 5.0満足度：5.02022/07/19
                            アルミフレームのキャスターとして使用。
                            バラで買うと結構高くなりますが、セット品だとややリーズナブルです。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            アルミフレーム筐体に取付
                            評価 4.0満足度：4.02017/08/07
                            移動式の簡易設備架台として製作したアルミフレーム筐体に使用。
                            アルミフレームとのマッチング、許容荷重ともに問題なし。
                            同梱されるボルトとナットは不要であることが多いのですが、セット内容を選べないので星は4つとしました。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            4件全て見る

                            アルミフレーム用キャスタカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
