アルミフレーム用キャスタ　コーナー取付タイプ　軽荷重用

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.2-879

当日出荷可能

評価 4.5平均満足度4.5 この商品のレビューをみる（51件）

通常価格(税別): 1,098円～ 1,421円

税込価格: 1,208円～ 1,563円

アルミフレームに追加工せず、ボルト・アルミフレーム用ナットで取り付けるコーナー...

詳細情報を確認する

種類：

ボルト止めキャスタ
仕様：

コーナー取付
材質：

SPHC
表面処理：

三価クロメート
材質証明書：

対象
材質証明書：表面処理：

本体：三価クロメート

(i)ご注意

アルミフレーム取付用キャスタについてはこちらご確認ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

型番

未確定16件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

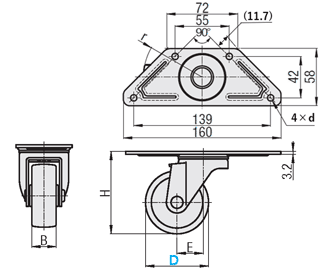

自在
HSMC

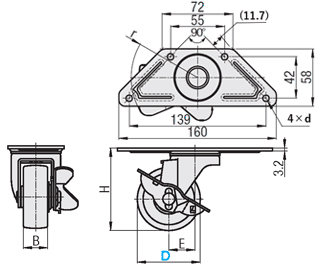

自在ストッパ付
HSMCS

キャスター取付例（アルミフレーム角部）

アルミフレーム用ナットと、ボルトで固定します。（別売）

Type	本体		車輪	ベアリング
Type	[ M ]材質	[ S ]表面処理	[ M ]材質	旋回部	車輪部
HSMC HSMCS	SPHC	三価クロメート	合成ゴム（黒）ナイロン（白）・ウレタン（茶）	有	無

規格表

型式	−	車輪材質
HSMC75	−	R

本体タイプ	型式		車輪材質	対応フレーム	H	B	d	E	r	質量(g)			許容荷重(N)
本体タイプ	Type	D	車輪材質	対応フレーム	H	B	d	E	r	R	N	U	R	N	U
自在	HSMC	50	R (合成ゴム) N (ナイロン) U (ウレタン)	5シリーズ 20mm角・25mm角	70	28	5.3	27	53	462	437	−	500	600	−
		65		6シリーズ 30mm角	85	25	6.5	27	60	526	460	475	500	700	600
		75		8シリーズ 40mm角・8－45シリーズ 45mm角	93	25	8.8	28	66	552	458	478	600	800	700
自在ストッパ付	HSMCS	50		5シリーズ 20mm角・25mm角	70	28	5.3	27	67	521	496	−	500	600	−
		65		6シリーズ 30mm角	85	25	6.5	27	68	538	472	487	500	700	600
		75		8シリーズ 40mm角・8－45シリーズ 45mm角	93	25	8.8	28	68	604	510	530	600	800	700

[ ! ] ストッパは回転ストッパです。
[ ! ]車輪の材質別特性、使用温度などはこちら

アルミフレーム固定用部品（以下リンクより適宜お選びください。）

固定部品	写真	５シリーズ	6シリーズ	8シリーズ
アルミフレーム用ナット		M5	M6	M8
ボルトサイズ（板厚t3.2 HW,SW無し時）		M5×８L	M６×１０L	M８×１５L

型番リスト

表示件数:

型番	キャスタタイプ	適用フレームNo.	適用フレームサイズ	車輪材質	取付高さ(mm)	許容荷重(N)	車輪外径 D(mm)	材質証明書：材質	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

HSMC50-N	自在	5	5-2020	ナイロン	70	600	50	本体：SPHC\|車輪：ナイロン	10	1個	1,109円( 1,220円 )	在庫品1日目当日出荷可能
HSMC50-R	自在	5	5-2020	合成ゴム	70	500	50	本体：SPHC\|車輪：合成ゴム	10	1個	1,098円( 1,208円 )	在庫品1日目当日出荷可能
HSMC65-N	自在	6	6-3030	ナイロン	85	700	65	本体：SPHC\|車輪：ナイロン	10	1個	1,155円( 1,271円 )	在庫品1日目当日出荷可能
HSMC65-R	自在	6	6-3030	合成ゴム	85	500	65	本体：SPHC\|車輪：合成ゴム	10	1個	1,190円( 1,309円 )	在庫品1日目当日出荷可能
HSMC65-U	自在	6	6-3030	ウレタン	85	600	65	本体：SPHC\|車輪：ウレタン	10	1個	1,306円( 1,437円 )	在庫品1日目当日出荷可能
HSMC75-N	自在	8, 8-45	8-4040，8-4545	ナイロン	93	800	75	本体：SPHC\|車輪：ナイロン	10	1個	1,190円( 1,309円 )	在庫品1日目当日出荷可能
HSMC75-R	自在	8, 8-45	8-4040，8-4545	合成ゴム	93	500	75	本体：SPHC\|車輪：合成ゴム	10	1個	1,247円( 1,372円 )	在庫品1日目当日出荷可能
HSMC75-U	自在	8, 8-45	8-4040，8-4545	ウレタン	93	700	75	本体：SPHC\|車輪：ウレタン	10	1個	1,340円( 1,474円 )	在庫品1日目当日出荷可能
HSMCS50-N	自在ストッパ付	5	5-2020	ナイロン	70	600	50	本体：SPHC\|車輪：ナイロン	10	1個	1,178円( 1,296円 )	在庫品1日目当日出荷可能
HSMCS50-R	自在ストッパ付	5	5-2020	合成ゴム	70	500	50	本体：SPHC\|車輪：合成ゴム	10	1個	1,201円( 1,321円 )	在庫品1日目当日出荷可能
HSMCS65-N	自在ストッパ付	6	6-3030	ナイロン	85	700	65	本体：SPHC\|車輪：ナイロン	10	1個	1,236円( 1,360円 )	在庫品1日目当日出荷可能
HSMCS65-R	自在ストッパ付	6	6-3030	合成ゴム	85	500	65	本体：SPHC\|車輪：合成ゴム	10	1個	1,294円( 1,423円 )	在庫品1日目当日出荷可能
HSMCS65-U	自在ストッパ付	6	6-3030	ウレタン	85	600	65	本体：SPHC\|車輪：ウレタン	10	1個	1,409円( 1,550円 )	在庫品1日目当日出荷可能
HSMCS75-N	自在ストッパ付	8, 8-45	8-4040，8-4545	ナイロン	93	800	75	本体：SPHC\|車輪：ナイロン	10	1個	1,260円( 1,386円 )	在庫品1日目当日出荷可能
HSMCS75-R	自在ストッパ付	8, 8-45	8-4040，8-4545	合成ゴム	93	600	75	本体：SPHC\|車輪：合成ゴム	10	1個	1,340円( 1,474円 )	在庫品1日目当日出荷可能
HSMCS75-U	自在ストッパ付	8, 8-45	8-4040，8-4545	ウレタン	93	700	75	本体：SPHC\|車輪：ウレタン	10	1個	1,421円( 1,563円 )	在庫品1日目当日出荷可能

基本情報

アルミフレームに追加工せず、ボルト・アルミフレーム用ナットで取り付けるコーナープレート型の軽荷重用キャスタです。自在タイプ・自在ストッパ付タイプのご用意で、車輪材質は合成ゴム・ナイロン・ウレタンから選択可能です。

(i)ご注意

アルミフレーム取付用キャスタについてはこちらご確認ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		￥基準単価
Type	D	R (合成ゴム)	N (ナイロン)	U (ウレタン)
HSMC	50	998	1,008	−
	65	1,082	1,050	1,187
	75	1,134	1,082	1,218
HSMCS	50	1,092	1,071	−
	65	1,176	1,124	1,281
	75	1,218	1,145	1,292

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応			個別対応
数量区分	小口			大口
数量	1〜19	20〜34	35〜100	101～
値引率	基準単価	5％	8％	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
出荷日については、こちらをご覧ください。

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。
