風量調整機能付ヘパフィルタユニット

風量調整機能付ヘパフィルタユニット

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
114,576円 ～ 148,576円
税込価格
126,034円 ～ 163,434円

1個のコントローラで1台のヘパフィルタの風量を調整できます。

詳細情報を確認する

  • 電源単相(V)：
    100
  • 種類：
    風量調整機能付ヘパフィルタユニット

(i)ご注意

  • HEPAFS100-10-1は、付属ヘパフィルタユニットHEPAS100-10の仕様変更に伴い、2025年2月以降、消費電力が変更されます。
  • 在庫がなくなり次第、順次切り替えとなります。詳細はこちらをご確認ください。
  • 規格表内の紫文字は2025年2月以降在庫なくなり次第、規格が変更となります。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

型番

未確定2件の候補があります。

Loading...

外形図・規格表

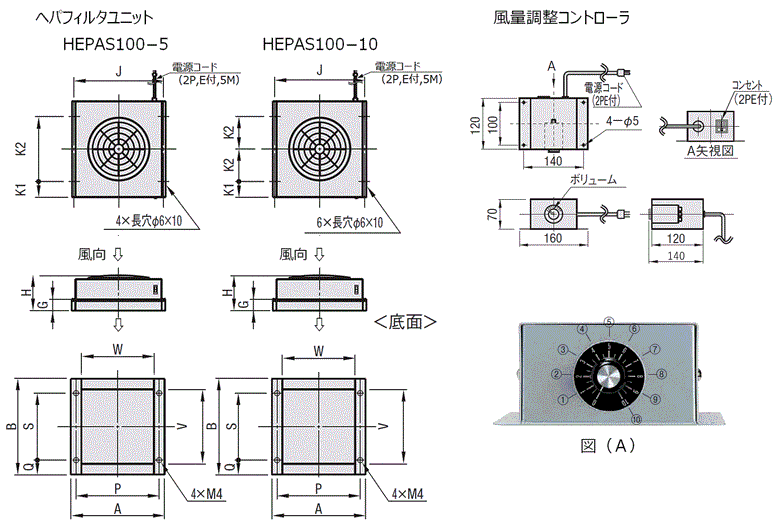

外形図

HEPAFS100－5－1（風量調整コントローラ付HEPAS100－5）
HEPAFS100－10－1（風量調整コントローラ付HEPAS100－10）
型式付属ヘパフィルタ
ユニット		風量
m3/min		質量
（kg）		外形寸法カバー高さ上部カバー取付ピッチ底面吹出口サイズ底面取付ピッチ
ABHGカバー取付
ボルト数		JK1K2K3WVタップ
穴数		PQSY
HEPAFS100−5－1HEPAS100−5511.550050018550448375350－460470448375350－
HEPAFS100−10－1HEPAS100−101014.5610610659380225－57058059380450－

規格表

型式−風量(風量範囲)
HEPAFS100−10−1
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式風量範囲付属ヘパフィ
ルタユニット		風量 m3/min (コントローラボリューム) 上記 図(A)参照￥基準単価￥スライド単価
Type電源単相(V)1〜4コ5〜10
HEPAFS1005−1HEPAS100−554.23.93.32.91.61.00.50.5以下〜109,642104,157
10−1HEPAS100−10109.37.76.13.92.31.11以下〜142,178135,042
風量は平均値です。環境に応じて調整してください。
■変更前品

型式HEPAFS100−5－1HEPAFS100−10－1
付属ヘパフィルタユニットHEPAS100−5HEPAS100−10
集塵効率(大気塵にて)
0.3μm粒子にて99.99％以上
メインフィルタ
風量(m3/min)
5(5.0)
10(10)
吹出速度(m/s)
0.39(0.39)
0.51(0.51)
質量(kg)
11.5
14.5
騒音(dBA)
55(56)
56(57)
　電源100V仕様
AC100V,1φ,50/60Hz
設置プラグ付電源コード5m付属
消費電力(W)100V仕様
43(46)
98(114)
　付属品　プレフィルタ
　吹出し口用パッキン：EDPMスポンジ
[ ! ]（ ）内は60Hz仕様、騒音は無響室にて吹出面より1mでの計測
[ ! ]ヘパ・ウルパフィルタユニット概要は>>こちらをご参照ください。
■変更後品(2025年2月以降在庫なくなり次第切り替え)
・下表の*部分が変更点です。消費電力の変更による使用上の問題はございません。
型式HEPAFS100−5－1HEPAFS100−10－1
付属ヘパフィルタユニットHEPAS100−5HEPAS100−10
集塵効率(大気塵にて)0.3μm粒子にて99.99％以上
メインフィルタHEPACF−5HEPACF−10
風量(m3/min)5(5.0)10(10)
吹出速度(m/s)0.39(0.39)0.51(0.51)
質量(kg)11.514.5
騒音(dBA)55(56)56(57)
　電源100V仕様
AC100V,1φ,50/60Hz
設置プラグ付電源コード5m付属
消費電力(W)100V仕様43(46)105(120)*
　付属品　プレフィルタ
　吹出し口用パッキン：EDPMスポンジ

関連リンク

カタログ規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなりますため、製作が不可能な場合もございます。予めご了承ください。

・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。

型番リスト

表示件数:
  1. 1
型番
風量範囲(m3/min)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
0.5以下～5

1個

114,576円( 126,034円 )

14日目

1以下～10

1個

148,576円( 163,434円 )

14日目

  1. 1

Loading...

詳細情報

基本情報

1個のコントローラで1台のヘパフィルタの風量を調整できます。

(i)ご注意

  • HEPAFS100-10-1は、付属ヘパフィルタユニットHEPAS100-10の仕様変更に伴い、2025年2月以降、消費電力が変更されます。
  • 在庫がなくなり次第、順次切り替えとなります。詳細はこちらをご確認ください。
  • 規格表内の紫文字は2025年2月以降在庫なくなり次第、規格が変更となります。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

納期


出荷日については、こちらをご覧ください。

概要・仕様

使用例

風量調整機能付ヘパフィルタユニット:関連画像

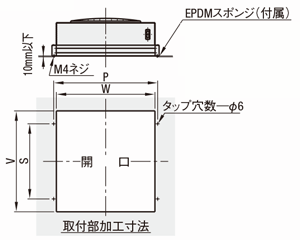

開口寸法
風量調整機能付ヘパフィルタユニット:関連画像

アルミフレームユニットへの取付けは右記開口部を設けた取付ブラケットをご準備頂きます。
[ ! ]付属のEPDMスポンジは、取付部とユニットの間に取り付けてください。
※長さ15mmのねじが付属しています。取付部厚みが10mm以上の場合は、別途ご用意ください。
風量調整機能付ヘパフィルタユニット:関連画像
HEPAFS・HEPADには、10段階の風量調節ボリュームが付いています。
各ボリュームに対応する風量は規格表欄をご覧ください。
