ヘパフイルタユニット交換用メインフィルタ
- 数量スライド割引
- 通常価格(税別)
- 24,707円 ～ 107,865円
- 税込価格
- 27,178円 ～ 118,652円
風量を調整できるヘパフィルタです。フィルタの交換にご使用いただけます。
-
- 種類：
- 交換用メインフィルタ
(i)ご注意
- HEPACF-25は、2025年2月以降、メインフィルタ高さが変更になります。CADデータは、2025年4月に反映予定です。
- 在庫がなくなり次第、順次切り替えとなります。詳細はこちらをご確認ください。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
外形図・規格表

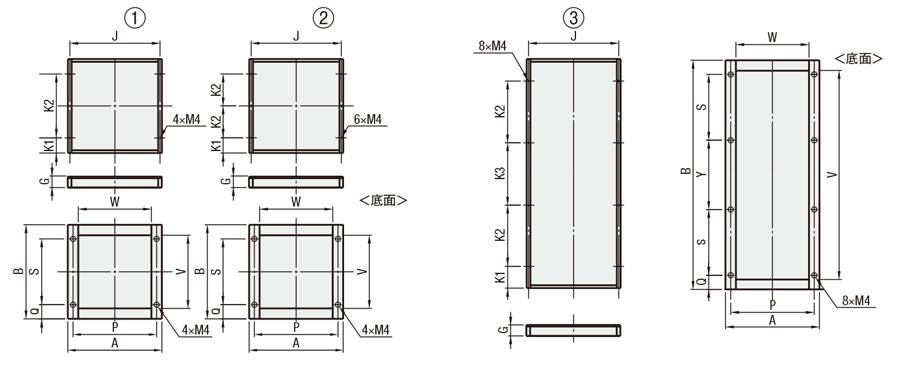

外形図
HEPACF
規格表
| 型式 | − | 風量 |
| HEPACF | − | 10 |
| 番号 | 風量 m3/min | 外形寸法 | 高さ | 上部カバ−取付ピッチ | 底面吹出口サイズ | 底面取付ピッチ | ||||||||||
| HEPACF | A | B | G | カバ−取付 ボルト数 | J | K1 | K2 | K3 | W | V | タップ数 | P | Q | S | Y | |
| ① | 1 | 250 | 250 | 50 | 4 | 233 | 45 | 160 | − | 210 | 220 | 4 | 233 | 45 | 160 | − |
| 3 | 400 | 400 | 383 | 80 | 240 | − | 360 | 370 | 383 | 80 | 240 | − | ||||
| 5 | 500 | 500 | 483 | 75 | 350 | − | 460 | 470 | 483 | 75 | 350 | − | ||||
| ② | 10 | 610 | 610 | 6 | 593 | 80 | 225 | − | 570 | 580 | 593 | 80 | 450 | − | ||
| ③ | 15 | 1220 | 65 | 8 | 380 | 300 | 1190 | 8 | 380 | 300 | ||||||
| 25 | ||||||||||||||||
・下表の*部分が変更点です。
| 番号 | 風量 m3/min | 外形寸法 | 高さ | 上部カバ−取付ピッチ | 底面吹出口サイズ | 底面取付ピッチ | ||||||||||
| HEPACF | A | B | G | カバ−取付 | J | K1 | K2 | K3 | W | V | タップ数 | P | Q | S | Y | |
| ボルト数 | ||||||||||||||||
| ① | 1 | 250 | 250 | 50 | 4 | 233 | 45 | 160 | − | 210 | 220 | 4 | 233 | 45 | 160 | − |
| 3 | 400 | 400 | 383 | 80 | 240 | − | 360 | 370 | 383 | 80 | 240 | − | ||||
| 5 | 500 | 500 | 483 | 75 | 350 | − | 460 | 470 | 483 | 75 | 350 | − | ||||
| ② | 10 | 610 | 610 | 6 | 593 | 80 | 225 | − | 570 | 580 | 593 | 80 | 450 | − | ||
| ③ | 15 | 1220 | 65 | 8 | 380 | 300 | 1190 | 8 | 380 | 300 | ||||||
| 25 | 80* | |||||||||||||||
[ ! ]目詰りしたフィルタの再生利用はではません。
[ ! ]底面取り付けピッチは、開口寸法の寸法図をご覧ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | 風量 m3/min | ￥基準単価 1〜4コ | ￥スライド単価 5〜10コ | ||||||||||
| Type | 風量1 | 3 | 5 | 10 | 15 | 25 | 風量1 | 3 | 5 | 10 | 15 | 25 | |
| HEPACF(ヘパ交換用メインフィルタ) | 1 3 5 10 15 25 | 23,643 | 29,501 | 37,701 | 50,790 | 103,220 | 103,220 | 21,194 | 26,519 | 33,867 | 45,689 | 92,868 | 92,868 |
関連リンク
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなりますため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
型番リスト
- 表示件数:
| 型番 |
風量(m3/min) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
Loading...
詳細情報
基本情報
風量を調整できるヘパフィルタです。フィルタの交換にご使用いただけます。
(i)ご注意
- HEPACF-25は、2025年2月以降、メインフィルタ高さが変更になります。CADデータは、2025年4月に反映予定です。
- 在庫がなくなり次第、順次切り替えとなります。詳細はこちらをご確認ください。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
