一体型キャスタ＆アジャスタパッド　側面取付タイプ

一体型キャスタ＆アジャスタパッド　側面取付タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • ナイロン車輪
  • 導電性MCナイロン車輪
  • MCナイロン車輪
  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
6,342円 ～ 10,857円
税込価格
6,976円 ～ 11,943円

アルミフレーム筐体の側面から取付可能な、一体型キャスタ・アジャスタです。プレー...

詳細情報を確認する

  • 種類：
    ボルト止めキャスタ
  • 仕様：
    側面取付タイプ
  • キャスタタイプ：
    自在・アジャスタ付
  • 適用フレームNo.：
    6, 8
  • 材質：
    SPHC
  • 表面処理：
    三価クロメート
  • 取付高さ(mm)：
    90.5
  • 許容荷重(N)：
    1275
  • 許容荷重(kgf)：
    130
  • 車輪外径 D(mm)：
    63
  • 材質証明書：
    対象
  • 材質証明書：表面処理：
    本体：三価クロメート|ジャッキボルト：三価クロメ−ト

(i)ご注意

  • アルミフレーム取付用キャスタについてはこちらご確認ください。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

ボビンストッカー

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

型番

未確定3件の候補があります。

Loading...

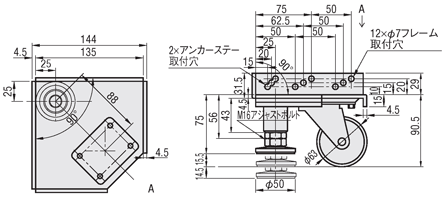

外形図・規格表


型式本体ジャッキボルトパッド
Type車輪材質[ M ]材質[ S ]表面処理[ M ]材質[ S ]表面処理[ M ]材質
HCFYナイロンSPHC三価クロメート
(黒)		SS400三価クロメ−トEPDM
HCFYMMCナイロン
HCFYD導電性MCナイロン


規格表

型式
HCFY6−130
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式許容荷重質量
(g)		適用ボルト・ナット￥基準単価 1～50コ
TypeNo.荷重(kgf)(N)ボルト個数ナット個数HCFYHCFYMHCFYD
HCFY
HCFYM
HCFYD		613013012751550CBM6−124HNTT6−645,7658,7059,870
CBM6−16HNTT8−6

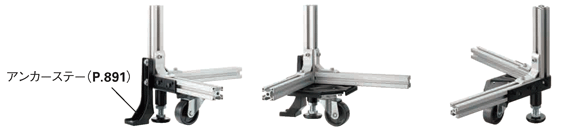

使用例

・ アルミフレームユニットに取付ける際、側面からボルト締めするだけなので、
    従来品（詳細はこちら）のように作業者が床面に潜り込んで危険な作業をする必要がありません。
・ 側面板ホールド構造により、横荷重に強く安定性が増します。
・ 別売アンカーステー（詳細はこちら）を取付け、アンカーボルトを打ち耐震対策をとることができます。


［！］フレームとアンカーステーの隙間にはワッシャをご利用ください。

型番リスト

表示件数:
  1. 1
型番
車輪材質
材質証明書：材質
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
ナイロン
本体：SPHC|車輪：ナイロン|ジャッキボルト：SS400
10

1個

6,342円( 6,976円 )

在庫品1日目

当日出荷可能

導電性MCナイロン
本体：SPHC|車輪：導電性MCナイロン|ジャッキボルト：SS400
10

1個

10,857円( 11,943円 )

在庫品1日目

当日出荷可能

MCナイロン
本体：SPHC|車輪：MCナイロン|ジャッキボルト：SS400
10

1個

9,576円( 10,534円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

アルミフレーム筐体の側面から取付可能な、一体型キャスタ・アジャスタです。プレート取付タイプなどのように筐体裏面(底面)からの取り付けではなく、筐体側面からボルト・ナット取り付けできるため、作業時間の大幅短縮を実現できます。

(i)ご注意

  • アルミフレーム取付用キャスタについてはこちらご確認ください。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格


在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
出荷日については、こちらをご覧ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
