ファクトリーフレーム【1～6個入り】
-
- 種類：
- シングル
-
- パイプ材質：
- A6N01SS-T5
-
- 表面処理・コーティング：
- アルマイト処理
-
- パイプ外径(ｍｍ)：
- 28
-
- 色：
- シルバー
-
- 形状：
- ストレート
(i)ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
外形図・規格表

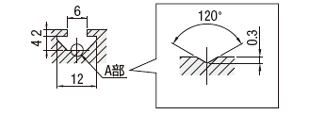

FFAS T溝寸法
A部拡大図
＜ノーマルタイプ＞
FFA（L寸指定）
FFATS（母材3000mm6本組）
FFAKS（母材4000mm5本組）
＜高剛性タイプ＞
FFAU（L寸指定）
FFAUTS（母材3000mm6本組）
FFAUKS（母材4000mm5本組）
＜溝付タイプ＞
FFAS（L寸指定）
FFASTS（母材3000mm6本組）
FFASKS（母材4000mm5本組）
[ ! ]溝部に使用するナットはこちら～こちらよりお選びください。
| Type | [ M ]材質 | [ S ]表面処理 | ||
| L寸指定 | 3000mm 6本組 | 4000mm 5本組 | ||
| FFA | FFATS | FFAKS | A6N01SS−T5 | アルマイト処理 |
| FFAU | FFAUTS | FFAUKS | ||
| FFAS | FFASTS | FFASKS | ||
規格表
| 型式 | − | L |
| FFA28 FFATS28 | − | 1800 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | L 指定1mm単位 | 質量 kg/m | 断面積 mm2 | 断面2次モ−メントmm4 | ￥基準単価 300mm未満 | ￥基準単価/m 300mm以上 | ||
| Type | No. | ℓx | ℓy | 1〜50本 | 1〜50本 | |||
| FFA | 28 | 60〜4000 | 0.37 | 137.2 | 1.07×104 | 1.07×104 | 150 | 390 |
| FFAU | 0.82 | 303.1 | 1.86×104 | 1.86×104 | 340 | 870 | ||
| FFAS | 0.42 | 155.6 | 1.11×104 | 1.12×104 | 200 | 520 | ||
L＝300未満の場合、長さに関わらず表中単価になります。
ex：FFA28−280＝150円
L＝300以上の場合、下記計算をし価格を算出します。
￥基準単価/ｍ×指定全長＝販売単価
ex：FFA28−720
370×0.72＝280円（1円単位は切り捨て）
■3000ｍｍ6本組
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | L(mm) | 質量 kg/本 | ￥基準単価/6本1組 | |
| Type | No. | 1〜20組 | ||
| FFATS | 28 | 3000 (6本組) | 1.11 | 5,960 |
| FFAUTS | 2.46 | 13,310 | ||
| FFASTS | 1.26 | 7,980 | ||
[ ! ]表示数量超えはWOSにてご確認ください。
■4000ｍｍ5本組
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | L(mm) | 質量 kg/本 | ￥基準単価/5本1組 | |
| Type | No. | 1〜20組 | ||
| FFAKS | 28 | 4000 (5本組) | 1.49 | 7,030 |
| FFAUKS | 3.28 | 14,910 | ||
| FFASKS | 1.69 | 9,270 | ||
追加工
| 2 | 日目出荷 |
| Alterations | 端面タップ穴あけ加工 | |||
| Code | タップ形状 | LTP | RTP | TPW |
| Spec. | フレームの置き方は下図のように置いた状態を基準にします。 | |||
| 適用フレーム | LTP：左端面 | RTP：右端面 | TPW：両端面 | |
 |  |  | ||
| FFAU | M12 深さ36 | 200 | 200 | 400 |
型番リスト
- 表示件数:
| 型番 |
長さ(ｍｍ) |
特性 |
パイプ厚さ(ｍｍ) |
販売形態 |
全長 L(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
60 ～ 4000
|
標準
|
1.7
|
バラ売り
|
-
| 10 | 1個 | -( -
) | 1日目 | |
-
|
標準
|
1.7
|
5本組
|
4000
| 10 | 1パック 5個入り | 7,733円(
8,506円
) | 1日目 | |
60 ～ 4000
|
溝付
|
1.5
|
バラ売り
|
-
| 10 | 1個 | -( -
) | 1日目 | |
-
|
溝付
|
1.5
|
5本組
|
4000
| 10 | 1パック 5個入り | 10,200円(
11,220円
) | 1日目 | |
-
|
溝付
|
1.5
|
6本組
|
3000
| 10 | 1パック 6個入り | 8,780円(
9,658円
) | 1日目 | |
-
|
標準
|
1.7
|
6本組
|
3000
| 10 | 1パック 6個入り | 6,560円(
7,216円
) | 1日目 | |
60 ～ 4000
|
高強度
|
3.0
|
バラ売り
|
-
| 10 | 1個 | -( -
) | 1日目 | |
-
|
高強度
|
3.0
|
5本組
|
4000
| 10 | 1パック 5個入り | 16,401円(
18,041円
) | 1日目 | |
-
|
高強度
|
3.0
|
6本組
|
3000
| 10 | 1パック 6個入り | 14,641円(
16,105円
) | 1日目 |
Loading...
詳細情報
基本情報
【特長】・安価で軽量かつ組立時の利便性に優れたフレームです。
(i)ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
概要・仕様
使用例
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
