ミスミ

エキスパンドメタル

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.2-991

評価 4.4平均満足度4.4 この商品のレビューをみる（13件）

通常価格(税別): -

税込価格: -

通気カバー・グレーチングなどに利用可能です。1mm単位のフリー寸指定でご選定頂...

詳細情報を確認する

種類：

エキスパンドメタル
形状：

角型
洗浄方法：

洗浄無し
フレーム：

フレーム無し
材質証明書：

対象

(i)ご注意

ご希望の寸法が無い場合はカタログ規格外品サービスカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定4件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

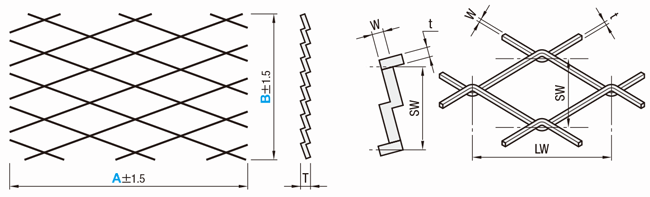

外形図

■フレーム無タイプ
EXPM
EXPMB(カチオン電着・黒)

[ ! ]EXPMBの切断面には表面処理がされていません。
[ ! ]切断面、枠内面は鋭利になっていますので、取扱いに注意してください。
[ ! ]A≧B　商品によってはA＜Bで対応可能です。こちらの「カタログ規格外品サービスのご案内」をご覧の上FAカタログ規格外担当宛にご連絡ください。

Type	エキスパンドメタル・フレーム		色
Type	[ M ]材質	[ S ]表面処理	色
EXPM	SUS304	ー	銀
EXPMB	スチール	カチオン電着塗装	黒

規格表

型式	−	A	−	B
EXPM31	−	A325	−	B255

型式		指定1mm単位		T	SW	LW	W	t	質量
Type	No.	A	B	T	SW	LW	W	t	kg/m²
EXPM	31	100～1200	100～1000	3.0	12	30.5	1.4	1.2	2.22
	32			3.7	12	30.5	1.7	1.5	3.37
	42			4.3	22	50.8	2.0	2.0	2.88
EXPMB	31			3.2	12	30.5	1.5	1.2	2.36
	32			4.3	12	30.5	2.0	1.6	4.19
	42			5.4	22	50.8	2.5	2.3	4.10

[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

型番リスト

表示件数:

型番	環境対応	特性・用途	材質	詳細材質	材質（詳細）	表面処理	No.（メタル厚 T）(mm)	A(mm)	B(mm)	材質証明書：材質	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

EXPM31-A[100-1200/1]-B[100-1000/1]

1個

-( - )

3日目

EXPM42-A[100-1200/1]-B[100-1000/1]

1個

-( - )

3日目

EXPMB31-A[100-1200/1]-B[100-1000/1]

1個

-( - )

3日目

EXPMB42-A[100-1200/1]-B[100-1000/1]

1個

-( - )

3日目

基本情報

通気カバー・グレーチングなどに利用可能です。1mm単位のフリー寸指定でご選定頂けます。
フレーム付きのご用意もございます。エキスパンドメタルフレーム付タイプよりご選定ください。

(i)ご注意

ご希望の寸法が無い場合はカタログ規格外品サービスカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■フレーム無タイプ単価
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		A	\基準単価
Type	NO.		B
Type	NO.		100~200	201~300	301~400	401~500	501~600	601~700	701~800	801~900	901~1000
EXPM	31	100~200	1,520	ー	ー	ー	ー	ー	ー	ー	ー
		201~300	1,770	2,120	ー	ー	ー	ー	ー	ー	ー
		301~400	2,020	2,470	2,920	ー	ー	ー	ー	ー	ー
		401~500	2,260	2,820	3,160	3,930	ー	ー	ー	ー	ー
		501~600	2,510	2,950	3,820	4,470	5,000	ー	ー	ー	ー
		601~700	2,740	3,510	4,260	4,880	5,610	6,330	ー	ー	ー
		701~800	3,000	3,840	4,700	5,420	6,250	7,070	7,580	ー	ー
		801~900	3,230	4,190	5,010	5,930	6,870	7,470	8,360	9,220	ー
		901~1000	3,480	4,540	5,440	6,470	7,400	8,160	9,160	10,100	11,090
		1001~1100	3,710	4,860	5,860	6,980	7,780	8,840	9,930	10,960	12,030
		1101~1200	3,950	5,080	6,300	7,210	8,390	9,530	10,710	11,820	13,010
	32	100~200	1,910	ー	ー	ー	ー	ー	ー	ー	ー
		201~300	2,220	2,660	ー	ー	ー	ー	ー	ー	ー
		301~400	2,520	3,090	3,650	ー	ー	ー	ー	ー	ー
		401~500	2,830	3,530	3,960	4,910	ー	ー	ー	ー	ー
		501~600	3,140	3,700	4,780	5,610	6,420	ー	ー	ー	ー
		601~700	3,440	4,390	5,330	6,280	7,220	8,150	ー	ー	ー
		701~800	3,740	4,820	5,890	6,970	8,040	9,090	10,160	ー	ー
		801~900	4,040	5,240	6,430	7,640	8,830	9,920	11,190	12,350	ー
		901~1000	4,350	5,670	7,000	8,320	9,910	10,940	12,260	13,540	14,860
		1001~1100	4,640	6,090	7,530	8,980	10,430	11,840	13,310	14,680	16,120
		1101~1200	4,940	6,360	8,090	9,670	11,240	12,780	14,350	15,840	17,430
	42	100~200	1,450	ー	ー	ー	ー	ー	ー	ー	ー
		201~300	1,660	1,940	ー	ー	ー	ー	ー	ー	ー
		301~400	1,850	2,230	2,600	ー	ー	ー	ー	ー	ー
		401~500	2,060	2,510	2,960	3,440	ー	ー	ー	ー	ー
		501~600	2,270	2,810	3,340	3,890	4,280	ー	ー	ー	ー
		601~700	2,470	3,090	3,710	4,330	4,800	5,170	ー	ー	ー
		701~800	2,670	3,370	4,060	4,640	5,310	5,730	6,390	ー	ー
		801~900	2,870	3,650	4,310	5,060	5,590	6,300	7,010	7,720	ー
		901~1000	3,080	3,940	4,660	5,280	6,090	6,870	7,670	8,430	9,240
		1001~1100	3,280	4,210	5,010	5,680	6,560	7,410	8,300	9,120	10,000
		1101~1200	3,480	4,380	5,150	6,110	7,060	7,980	8,940	9,850	10,790
EXPMB	31	100~200	2,190	ー	ー	ー	ー	ー	ー	ー	ー
		201~300	2,430	2,780	ー	ー	ー	ー	ー	ー	ー
		301~400	2,600	3,050	3,450	ー	ー	ー	ー	ー	ー
		401~500	2,790	3,340	3,830	4,350	ー	ー	ー	ー	ー
		501~600	2,950	3,580	4,160	4,730	5,090	ー	ー	ー	ー
		601~700	3,340	4,020	4,690	5,380	5,830	6,440	ー	ー	ー
		701~800	3,730	4,550	5,310	6,080	6,580	7,320	8,050	ー	ー
		801~900	5,520	6,460	7,320	8,180	8,720	9,530	10,360	11,200	ー
		901~1000	6,100	7,130	8,090	8,980	9,540	10,320	11,220	11,960	12,840
		1001~1100	6,350	7,440	8,380	9,360	9,890	10,760	11,700	12,290	13,200
		1101~1200	6,950	8,430	9,480	10,580	10,750	11,520	12,480	13,050	14,090
	32	100~200	2,880	ー	ー	ー	ー	ー	ー	ー	ー
		201~300	3,180	3,640	ー	ー	ー	ー	ー	ー	ー
		301~400	3,410	3,980	4,450	ー	ー	ー	ー	ー	ー
		401~500	3,650	4,360	4,960	5,620	ー	ー	ー	ー	ー
		501~600	3,870	4,690	5,370	6,110	6,670	ー	ー	ー	ー
		601~700	4,380	5,270	6,080	6,950	7,640	8,650	ー	ー	ー
		701~800	4,890	5,950	6,870	7,850	8,620	9,830	10,810	ー	ー
		801~900	7,250	8,460	9,470	10,570	11,700	12,810	13,920	15,040	ー
		901~1000	7,990	9,340	10,450	11,600	12,510	13,860	ー	16,070	17,250
		1001~1100	8,330	9,750	10,840	12,110	12,950	14,450	15,710	16,500	17,720
		1101~1200	9,100	11,050	13,180	13,680	13,890	14,890	16,130	16,850	17,960
	42	100~200	2,180	ー	ー	ー	ー	ー	ー	ー	ー
		201~300	2,400	2,710	ー	ー	ー	ー	ー	ー	ー
		301~400	2,580	2,980	3,350	ー	ー	ー	ー	ー	ー
		401~500	2,760	3,260	3,740	4,220	ー	ー	ー	ー	ー
		501~600	2,930	3,490	4,030	4,590	5,010	ー	ー	ー	ー
		601~700	3,310	3,920	4,570	5,220	5,730	6,390	ー	ー	ー
		701~800	3,700	4,420	5,160	5,890	6,470	7,190	7,910	ー	ー
		801~900	5,480	6,310	7,130	7,960	8,590	9,400	10,210	11,010	ー
		901~1000	6,040	6,960	7,880	8,740	9,420	10,170	11,050	11,760	12,630
		1001~1100	6,310	7,260	8,160	9,100	9,750	10,590	11,510	12,090	12,980
		1101~1200	6,880	7,920	8,890	9,930	10,640	10,930	11,780	12,540	13,370

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応		個別対応
数量区分	小口	大口	大口
数　量	1～30	31～50	51～
値引率	基準単価	15%	お見積り
出荷日	通常	＋2日	お見積り

[ ! ]表示数量超えは
WOSにてご確認ください。

納期

日目出荷

				ご注文締切
急	ストークA	翌日出荷	800円/1本	PM 6:00迄	>>こちら

[ ! ]3本以上で１明細行当たり一律2,160円

大　口
出荷日

日目出荷

数量
31～50

[ ! ]ストーク対応なし

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

■フレーム無タイプエキスパンドメタルの取付
－アルミフレームの溝にはめ込む場合－
エキスパンドメタルをアルミフレームの溝にはめ込む場合、
右図の様に溝カバー（HSCA こちら）を反転して
アルミフレームにはめ、溝受けとして使用してください。

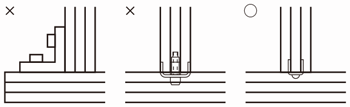

－アルミフレームの接合方法－
アルミフレームで枠を設計する際、各フレームの接合部は穴あけ接続のシングルジョイント
ナロータイプ（こちら）をご利用ください。ブラケット、穴あけ接続のシングルジョイント及びダブル
ジョイントの使用は、溝カバー、エキスパンドメタルのはめ込み時に障害となります。

ブラケット

シングルジョイント
(こちら)

シングルジョイント
ナロータイプ
(こちら)

－エキスパンドメタルのサイズ－

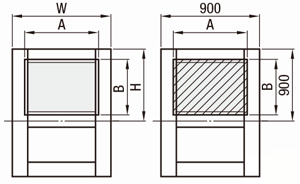

下図の様な、外形寸法W×Hのアルミフレーム枠の溝へはめ込む場合、エキスパンドメタルの
寸法AxBは下記の式によって算出します。
A＝W－（フレームの幅－溝の深さ）×2－2
B＝H－フレームの幅×1.5＋溝の深さ×2－2

（例）外形寸法W（900）×H（900）の場合
・8溝幅30角タイプの場合
A＝900－（30－8）×2－2＝854
B＝900－30×1.5＋8×2－2＝869
・10溝幅40角タイプの場合
A＝900－（40－11.5）×2－2＝841
B＝900－40×1.5＋11.5×2－2＝861
・10溝幅45角タイプの場合
A＝900－（45－12）×2－2＝832
B＝900－45×1.5＋11.5×2－2＝853.5
　　　　　　　　　　　　　　　≒853

溝カバーをつけた時の
溝の深さ

シリーズ	t
30	8
40	11.5
45	12

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
