仕様・寸法を表示する

追加工・オプション

ミスミ

ミスミ

エキスパンドメタル フレーム付タイプ

エキスパンドメタル フレーム付タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • エキスパンドメタル フレーム付タイプ
  • エキスパンドメタル フレーム付タイプ
  • エキスパンドメタル フレーム付タイプ
  • エキスパンドメタル フレーム付タイプ
  • エキスパンドメタル フレーム付タイプ
  • エキスパンドメタル フレーム付タイプ
  • エキスパンドメタル フレーム付タイプ
  • エキスパンドメタル フレーム付タイプ
  • エキスパンドメタル フレーム付タイプ
  • エキスパンドメタル フレーム付タイプ
評価 4.3平均満足度4.3 この商品のレビューをみる（6件）
通常価格(税別)
 -
税込価格
 -

フレームをスポット溶接した形状で取付締結を容易に出来ます。1mm単位のフリー寸...

詳細情報を確認する

(i)ご注意

  • ご希望の寸法が無い場合はカタログ規格外品サービスカタログ規格外品サービス​にて製作可否を含めた見積の問い合わせになります。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

型番

未確定30件の候補があります。

Loading...

外形図・規格表

外形図

■フレーム付タイプ  [ ! ]フレームにEXPM(こちら)をスポット溶接した商品です。
EXPMF
EXPMFB(カチオン電着・黒)

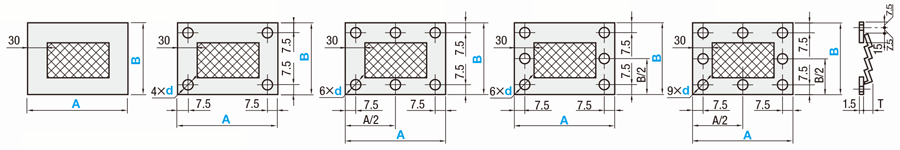

エキスパンドメタル フレーム付タイプ:関連画像

ー穴無ー NH

ー4穴ー 4H

ー6穴ー 6H

ー6穴ー 6HV

ー8穴ー 8H

 枠部詳細[ ! ]A≧B
[ ! ]フレームとエキスパンドメタルの目の位置関係は任意です。
[ ! ]フレームには2ヶ所溶接部があり、若干研磨跡が残ります。
[ ! ]注意 切断面、枠内面は鋭利になっていますので、取扱いに注意してください。
エキスパンドメタル フレーム付タイプ:関連画像
TYPENOｔT
EXPMF311.53.0
323.7
424.3
EXPMFB311.63.2
324.3
425.4
Typeエキスパンドメタル・フレーム
[ M ]材質[ S ]表面処理色
EXPMFSUS304−銀
EXPMFBスチールカチオン電着塗装黒

規格表

型式−A−B−d
EXPMF4H31−A600−B400−5.5
型式
指定1mm単位
d選択
T
Type
呼び
No.
A
B
EXPMF
NH
4H
6H
6HV
8H
31
100～700
100～700
4.5
5.5
6.5
9
3.0
32
3.7
42
4.3
EXPMFB
31
3.2
32
4.3
42
5.4
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

関連リンク

規格外品サービスへのご案内
ミスミ FA 標準品から規格外部品のお見積もり・ご注文ができるサービスです。
標準型式を指定後、サイズ変更や追加工処理などの条件をご指示ください。

規格外品サービスによくある質問

型番リスト

表示件数:
  1. 1
型番
環境対応
特性・用途
材質
詳細材質
材質（詳細）
表面処理
フレーム穴数
No.（メタル厚 T）(mm)
A(mm)
B(mm)
d(mm)
材質証明書：材質
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
RoHS対応（10物質）
該当なし
ステンレス
SUS304
SUS304
なし
4H（4穴）
31（3.0）
100 ～ 700
100 ～ 700
4.5 ～ 9
SUS304
10

1個

-( - )

5日目

-
-
ステンレス
-
SUS304
なし
4H（4穴）
32（3.7）
100 ～ 700
100 ～ 700
4.5 ～ 9
SUS304
10

1個

-( - )

5日目

RoHS対応（10物質）
該当なし
ステンレス
SUS304
SUS304
なし
4H（4穴）
42（4.3）
100 ～ 700
100 ～ 700
4.5 ～ 9
SUS304
10

1個

-( - )

5日目

RoHS対応（10物質）
該当なし
ステンレス
SUS304
SUS304
なし
6H（6穴）
31（3.0）
100 ～ 700
100 ～ 700
4.5 ～ 9
SUS304
10

1個

-( - )

5日目

-
-
ステンレス
-
SUS304
なし
6H（6穴）
32（3.7）
100 ～ 700
100 ～ 700
4.5 ～ 9
SUS304
10

1個

-( - )

5日目

RoHS対応（10物質）
該当なし
ステンレス
SUS304
SUS304
なし
6H（6穴）
42（4.3）
100 ～ 700
100 ～ 700
4.5 ～ 9
SUS304
10

1個

-( - )

5日目

RoHS対応（10物質）
該当なし
ステンレス
SUS304
SUS304
なし
6HV（6穴）
31（3.0）
100 ～ 700
100 ～ 700
4.5 ～ 9
SUS304
10

1個

-( - )

5日目

-
-
ステンレス
-
SUS304
なし
6HV（6穴）
32（3.7）
100 ～ 700
100 ～ 700
4.5 ～ 9
SUS304
10

1個

-( - )

5日目

RoHS対応（10物質）
該当なし
ステンレス
SUS304
SUS304
なし
6HV（6穴）
42（4.3）
100 ～ 700
100 ～ 700
4.5 ～ 9
SUS304
10

1個

-( - )

5日目

RoHS対応（10物質）
該当なし
ステンレス
SUS304
SUS304
なし
8H（8穴）
31（3.0）
100 ～ 700
100 ～ 700
4.5 ～ 9
SUS304
10

1個

-( - )

5日目

-
-
ステンレス
-
SUS304
なし
8H（8穴）
32（3.7）
100 ～ 700
100 ～ 700
4.5 ～ 9
SUS304
10

1個

-( - )

5日目

RoHS対応（10物質）
該当なし
ステンレス
SUS304
SUS304
なし
8H（8穴）
42（4.3）
100 ～ 700
100 ～ 700
4.5 ～ 9
SUS304
10

1個

-( - )

5日目

RoHS対応（10物質）
該当なし
スチール
SS400
スチール
カチオン電着塗装
4H（4穴）
31（3.2）
100 ～ 700
100 ～ 700
4.5 ～ 9
SPHC
10

1個

-( - )

5日目

-
-
スチール
-
スチール
カチオン電着塗装
4H（4穴）
32（4.3）
100 ～ 700
100 ～ 700
4.5 ～ 9
SPHC
10

1個

-( - )

5日目

RoHS対応（10物質）
該当なし
スチール
SS400
スチール
カチオン電着塗装
4H（4穴）
42（5.4）
100 ～ 700
100 ～ 700
4.5 ～ 9
SPHC
10

1個

-( - )

5日目

RoHS対応（10物質）
該当なし
スチール
SS400
スチール
カチオン電着塗装
6H（6穴）
31（3.2）
100 ～ 700
100 ～ 700
4.5 ～ 9
SPHC
10

1個

-( - )

5日目

-
-
スチール
-
スチール
カチオン電着塗装
6H（6穴）
32（4.3）
100 ～ 700
100 ～ 700
4.5 ～ 9
SPHC
10

1個

-( - )

5日目

RoHS対応（10物質）
該当なし
スチール
SS400
スチール
カチオン電着塗装
6H（6穴）
42（5.4）
100 ～ 700
100 ～ 700
4.5 ～ 9
SPHC
10

1個

-( - )

5日目

RoHS対応（10物質）
該当なし
スチール
SS400
スチール
カチオン電着塗装
6HV（6穴）
31（3.2）
100 ～ 700
100 ～ 700
4.5 ～ 9
SPHC
10

1個

-( - )

5日目

-
-
スチール
-
スチール
カチオン電着塗装
6HV（6穴）
32（4.3）
100 ～ 700
100 ～ 700
4.5 ～ 9
SPHC
10

1個

-( - )

5日目

RoHS対応（10物質）
該当なし
スチール
SS400
スチール
カチオン電着塗装
6HV（6穴）
42（5.4）
100 ～ 700
100 ～ 700
4.5 ～ 9
SPHC
10

1個

-( - )

5日目

RoHS対応（10物質）
該当なし
スチール
SS400
スチール
カチオン電着塗装
8H（8穴）
31（3.2）
100 ～ 700
100 ～ 700
4.5 ～ 9
SPHC
10

1個

-( - )

5日目

-
-
スチール
-
スチール
カチオン電着塗装
8H（8穴）
32（4.3）
100 ～ 700
100 ～ 700
4.5 ～ 9
SPHC
10

1個

-( - )

5日目

RoHS対応（10物質）
該当なし
スチール
SS400
スチール
カチオン電着塗装
8H（8穴）
42（5.4）
100 ～ 700
100 ～ 700
4.5 ～ 9
SPHC
10

1個

-( - )

5日目

RoHS対応（10物質）
該当なし
スチール
SS400
スチール
カチオン電着塗装
NH（穴無）
31（3.2）
100 ～ 700
100 ～ 700
-
SPHC
10

1個

-( - )

5日目

-
-
スチール
-
スチール
カチオン電着塗装
NH（穴無）
32（4.3）
100 ～ 700
100 ～ 700
-
SPHC
10

1個

-( - )

5日目

RoHS対応（10物質）
該当なし
スチール
SS400
スチール
カチオン電着塗装
NH（穴無）
42（5.4）
100 ～ 700
100 ～ 700
-
SPHC
10

1個

-( - )

5日目

RoHS対応（10物質）
該当なし
ステンレス
SUS304
SUS304
なし
NH（穴無）
31（3.0）
100 ～ 700
100 ～ 700
-
SUS304
10

1個

-( - )

5日目

-
-
ステンレス
-
SUS304
なし
NH（穴無）
32（3.7）
100 ～ 700
100 ～ 700
-
SUS304
10

1個

-( - )

5日目

RoHS対応（10物質）
該当なし
ステンレス
SUS304
SUS304
なし
NH（穴無）
42（4.3）
100 ～ 700
100 ～ 700
-
SUS304
10

1個

-( - )

5日目

  1. 1

Loading...

詳細情報

基本情報

フレームをスポット溶接した形状で取付締結を容易に出来ます。1mm単位のフリー寸指定でご選定頂けます。

(i)ご注意

  • ご希望の寸法が無い場合はカタログ規格外品サービスカタログ規格外品サービス​にて製作可否を含めた見積の問い合わせになります。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■フレ－ム付タイプ単価
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式A￥基準単価
Type呼びNO.B
100~200201~300301~400401~500501~600601~700
EXPMFNH
4H
6H
6HV
8H		31100~2005,290ーーーーー
201~3005,8206,460ーーーー
301~4006,3607,1307,940ーーー
401~5006,9307,8408,3609,140ーー
501~6007,5208,1509,02010,12011,170ー
601~7007,9508,7509,93011,10012,29013,640
32100~2005,770ーーーーー
201~3006,2507,000ーーーー
301~4006,8707,6908,570ーーー
401~5008,0608,4409,0609,850ーー
501~6008,2008,7909,72010,99012,110ー
601~7008,5209,51010,70011,96013,26014,590
42100~2005,220ーーーーー
201~3005,7006,290ーーーー
301~4006,2106,9007,620ーーー
401~5006,7407,5408,1708,690ーー
501~6007,2908,0008,5909,57010,520ー
601~7007,6908,3709,43010,48011,52012,750
EXPMFB31100~2007,630ーーーーー
201~3007,9507,120ーーーー
301~4008,2007,7108,460ーーー
401~5008,5608,3609,0309,560ーー
501~6008,8408,7809,35010,37011,270ー
601~7009,6709,26010,36011,60012,51013,740
32100~2007,980ーーーーー
201~3008,2408,660ーーーー
301~4008,2608,8609,910ーーー
401~5008,6809,51010,94012,500ーー
501~6008,88010,14011,79013,58015,150ー
601~70010,10011,64013,50015,76017,78020,530
42100~2006,530ーーーーー
201~3006,9907,890ーーーー
301~4007,3708,4609,500ーーー
401~5007,6809,09010,48011,760ーー
501~6008,0309,57011,11012,62014,190ー
601~7009,23010,93012,68014,49016,40018,890

■フレーム付タイプ穴加工料金
穴加工
呼び		￥穴加工料金
d(通し穴)
NH0
4H420
6H630
6HV
8H840
[ ! ]フレ－ム付の価格は、
 価格表の金額に穴加工料金を加算してください。
のとき
型式−A−B−d
EXPMF4H31−A600−B400−5.5
（例）
（標準タイプ単価） ＋ （穴加工料金） ＝穴加工タイプ単価
8,590円 ＋ 420円 ＝ 9,010円
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口大口
数　量1～3031～5051～
値引率基準単価10%お見積り
出荷日通常＋2日
[ ! ]表示数量超えはWOSにてご確認ください。

納期

 5 日目出荷
大　口
出荷日		+2日目出荷数量
31～50
[ ! ]ストーク対応なし

出荷日については、こちらをご覧ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

エキスパンドメタル フレーム付タイプ

エキスパンドメタル フレーム付タイプ

    【クリーン洗浄品】エキスパンドメタル フレーム付タイプ

    【クリーン洗浄品】エキスパンドメタル フレーム付タイプ

      エキスパンドメタル

      エキスパンドメタル

        【クリーン洗浄品】エキスパンドメタル

        【クリーン洗浄品】エキスパンドメタル

          パンチングメタル－フレーム付タイプ－

          パンチングメタル－フレーム付タイプ－

            【クリーン洗浄品】パンチングメタル－フレーム付タイプ－

            【クリーン洗浄品】パンチングメタル－フレーム付タイプ－

              パンチングメタル－スタンダード円形タイプ・フレーム付円形タイプ－

              パンチングメタル－スタンダード円形タイプ・フレーム付円形タイプ－

                【クリーン洗浄品】パンチングメタル－スタンダード円形タイプ・フレーム付円形タイプ－

                【クリーン洗浄品】パンチングメタル－スタンダード円形タイプ・フレーム付円形タイプ－

                  パンチングメタル－枠付　固定寸法－

                  パンチングメタル－枠付　固定寸法－

                    【クリーン洗浄品】パンチングメタル－枠付　固定寸法－

                    【クリーン洗浄品】パンチングメタル－枠付　固定寸法－

                      パンチングメタル－Ｌ型タイプ－

                      パンチングメタル－Ｌ型タイプ－

                        フェンスネット　－溶接タイプ－

                        フェンスネット　－溶接タイプ－

                          フェンスネット　－編込タイプ－

                          フェンスネット　－編込タイプ－
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 - - - - - - - - - - - - -
                            通常出荷日 5日目   8日目   3日目   6日目   3日目～   6日目～   5日目   8日目   在庫品1日目～   当日出荷可能 3日目～   5日目   3日目～   7日目
                            種類 エキスパンドメタル エキスパンドメタル エキスパンドメタル エキスパンドメタル パンチングメタル パンチングメタル パンチングメタル パンチングメタル パンチングメタル パンチングメタル パンチングメタル フェンス・ネット フェンス・ネット
                            形状 角型 角型 角型 角型 角型 角型 丸型 丸型 角型 角型 L型 角型 角型
                            洗浄方法 洗浄無し - 洗浄無し - - - - - - - - - -
                            フレーム フレーム付 フレーム付 フレーム無し フレーム無し - - - - - - - - -
                            材質証明書 対象 対象 対象 対象 対象 対象 対象 対象 対象 対象 対象 対象 対象

                            エキスパンドメタル フレーム付タイプのレビュー

                            評価 4.3 平均満足度：4.3 6件のレビュー
                            1. 星５
                              33%
                            2. 星４
                              67%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              0%

                            高評価レビュー

                            安全カバーとして使用
                            評価 5.0満足度：5.02021/05/07
                            短納期でサイズを選べるのがよい。
                            穴位置加工もあるのでそのまま使用できる

                            もっと読む 閉じる

                            2人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            廃油の「油こし」に利用。
                            評価 4.0満足度：4.02018/07/23
                            ドラム缶に廃油を捨てる時の、漏斗に組み込んで「油こし」として使用。　サイズの選択がもう少し豊富であれば、使いやすくなると思います。

                            もっと読む 閉じる

                            3人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            安全カバーとして使用
                            評価 5.0満足度：5.02021/05/07
                            短納期でサイズを選べるのがよい。
                            穴位置加工もあるのでそのまま使用できる

                            もっと読む 閉じる

                            2人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            新規生産設備装置のカバーに使用しています
                            評価 4.0満足度：4.02021/11/10
                            社内用に新規に製作した生産設備装置のカバーに使用しています。使ってみて気づいた点は、裏面のエキスパンドメタルに作業服が引っかかる。購入時2枚合わせで使うさい、縦・横寸法の表示を揃えておかないと、組合せてはった時に、エキスパンドメタルの目の向きが不ぞろいになり、見た目が悪くなります。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            安全カバー
                            評価 4.0満足度：4.02021/01/19
                            自社でもよく製作するものです。
                            サイズが小さいところで使用したいと考えましたが、板の取り付け面がすくないです。穴も7.5mmだとクリアランス分もあってギリギリに加工穴となってしまうので、もう少し長めが希望です。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            オーブン囲いのトップに設置し、やけどリスク軽減に。
                            評価 5.0満足度：5.02019/12/09
                            希望どおりの商品が届き満足です。
                            ネジ穴はエキパンとかぶっていなければ手間いらずで綺麗な施工ができると思います。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            6件全て見る

                            パンチングメタル・フェンス・ネットカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
