ねじ込みキャスタ 軽中荷重用 CMGN□
- 当日出荷可能
- 通常価格(税別)
- 497円 ～ 1,976円
- 税込価格
- 547円 ～ 2,174円
軽中荷重用のねじ込みキャスタです。車輪材質は、合成ゴム・ナイロン・ウレタンがあ...
(i)ご注意
- キャスタの選定方法についてはこちらをご確認ください。キャスタ選定ガイド
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

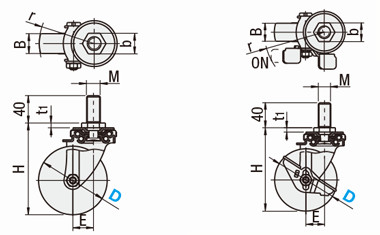

外形図・規格表
自在
CMGN
自在ストッパ付
CMGNS
専用スパナこちらに掲載
| 本体 | 車輪 | ベアリング | ||
| [ M ]材質 | [ S ]表面処理 | [ M ]材質(色) | 旋回部 | 車輪部 |
| SPHC | 三価クロメート | 合成ゴム(黒)・ウレタン(グレー)・ナイロン6(白) | 有 | D75のみ無 |
規格表
| 型式 | − | 車輪材質 |
| CMGN75 | − | R |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 本体 タイプ | 型式 | 車輪材質 | B | H | M (並目) | b | t1 | E | r | 許容荷重(daN) | 質量(g) | ￥基準単価 | |||||||||
| Type | D | R | U | N | R | U | N | R | U | N | R | U | N | ||||||||
| 自在 | CMGN | 75 | R (ゴム) U (ウレタン)＊1 N (ナイロン) | 25 | − | 25 | 97 | 16 | 23 | 4 | 25 | 63 | 60 | − | 80 | 476 | − | 390 | 452 | − | 452 |
| 100 | 32 | 30 | 29 | 134 | 20 | 30 | 7 | 30 | 80 | 120 | 120 | 120 | 1026 | 1474 | 1000 | 1,176 | 1,586 | 1,449 | |||
| 自在 ストッパ付 | CMGNS | 75 | 25 | − | 25 | 97 | 16 | 23 | 4 | 25 | 72 | 60 | − | 80 | 523 | − | 445 | 546 | − | 546 | |
| 100 | 32 | 30 | 29 | 134 | 20 | 30 | 7 | 30 | 98 | 120 | 120 | 120 | 1133 | 1690 | 1100 | 1,397 | 1,796 | 1,680 | |||
型番リスト
- 表示件数:
| 型番 |
車輪材質 |
荷重範囲(daN) |
ねじ径 |
取付け高さ H(mm) |
車輪径 D(φ) |
ストッパ |
許容荷重(daN) |
荷重区分 |
車輪幅 B(mm) |
車輪部ベアリング | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
[ナイロン] ナイロン6
|
35.01～80.00
|
M16
|
97
|
75
|
なし
|
80
|
軽荷重
|
25
|
なし
| 10 | 1個 | 497円(
547円
) | 在庫品1日目 当日出荷可能 | |
[ナイロン] ナイロン6
|
80.01～140.00
|
M20
|
134
|
100
|
なし
|
120
|
軽中荷重
|
29
|
あり
| 10 | 1個 | 1,594円(
1,753円
) | 在庫品1日目 当日出荷可能 | |
[ナイロン] ナイロン6
|
35.01～80.00
|
M16
|
97
|
75
|
回転ストッパ付
|
80
|
軽荷重
|
25
|
なし
| 10 | 1個 | 601円(
661円
) | 在庫品1日目 当日出荷可能 | |
[ナイロン] ナイロン6
|
80.01～140.00
|
M20
|
134
|
100
|
回転ストッパ付
|
120
|
軽中荷重
|
29
|
あり
| 10 | 1個 | 1,848円(
2,033円
) | 在庫品1日目 当日出荷可能 |
Loading...
詳細情報
基本情報
軽中荷重用のねじ込みキャスタです。車輪材質は、合成ゴム・ナイロン・ウレタンがあります。
(i)ご注意
- キャスタの選定方法についてはこちらをご確認ください。キャスタ選定ガイド
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
ねじ込みキャスタ 軽中荷重用 CMGN□のレビュー
過去の製品はねじ山保護用のネットやケースがあったが廃止したせいだろう
安かろう悪かろうになったね
ミスミからのコメント
ご購入についてご不便をおかけし申し訳ございません。
該当商品については当初よりねじカバーを付けていない商品です。
万が一傷などがあれば交換対応いたしますのでお申し付けください。
