サイドキャスタ取付プレート 取付穴フリータイプ

サイドキャスタ取付プレート 取付穴フリータイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 5.0平均満足度5.0 この商品のレビューをみる(1件)
通常価格(税別)
 -
税込価格
 -

【特長】アルミフレームの側面に取り付けることで、ねじ込みキャスタやアジャスタパ...

詳細情報を確認する

  • 種類:
    関連部品
  • キャスタタイプ:
    取付用プレート
  • 材質:
    ADC12
  • 表面処理:
    焼付塗装(シルバー)

(i)ご注意

  • キャスタの選定方法についてはこちらをご確認ください。キャスタ選定ガイド
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定2件の候補があります。

Loading...

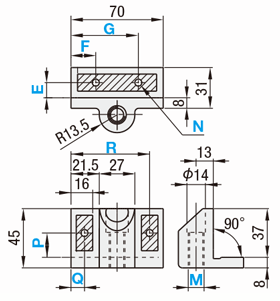

外形図・規格表

CPHM
サイドキャスタ取付プレート 取付穴フリータイプ:関連画像
[ ! ]通し穴はの範囲内でご指定ください。
[ ! ]アルミフレーム用タイプはこちらをご覧ください。
穴種通し穴
CodeN
形状図
加工
仕様
寸法呼び径
N56
d67
[ M ]材質 ADC12
[ S ]表面処理 焼付塗装(シルバー)

規格表

型式NEFGPQR
CPHM105E12F25.5G46.5P28Q13R58
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式N(通し穴)
選択
穴あけ位置 指定0.5mm単位質量
(g)
¥基準単価
TypeM(並目)EFGPQR
CPHM1056815828426282971357631353,129
12

使用例

サイドキャスタ取付プレート 取付穴フリータイプ:関連画像

型番リスト

型番
ねじ径
通し穴呼び径選択 [N]
E(mm)
F(mm)
G(mm)
P(mm)
Q(mm)
R(mm)
RoHS
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
M10
5 ~ 6
8 ~ 15
8 ~ 28
42 ~ 62
8 ~ 29
7 ~ 13
57 ~ 63
10

1個

-( - )

4日目

M12
5 ~ 6
8 ~ 15
8 ~ 28
42 ~ 62
8 ~ 29
7 ~ 13
57 ~ 63
10

1個

-( - )

4日目

Loading...

詳細情報

基本情報

【特長】アルミフレームの側面に取り付けることで、ねじ込みキャスタやアジャスタパッドを組み合わせ可能なブラケットです。穴位置指定可能です。

(i)ご注意

  • キャスタの選定方法についてはこちらをご確認ください。キャスタ選定ガイド
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

数量スライド価格[ ! ]1円未満切り捨て) こちら
数量区分標準対応個別対応
小口大口
数 量1〜2930〜4950〜100101~
値引率基準単価5%10%お見積り
[ ! ]表示数量超えはWOSにてご確認ください。
 3 日目出荷
出荷日については、こちらをご覧ください。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
