キャスタ　重荷重用　CSH□

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.2-1130

規格拡大
納期短縮
一部当日出荷可能

評価 4.5平均満足度4.5 この商品のレビューをみる（29件）

通常価格(税別): 716円～ 3,904円

税込価格: 788円～ 4,294円

【特長】装置や機械に利用できる重荷重クラスのキャスタです。

詳細情報を確認する

種類：

キャスタ
金具材質：

スチール

(i)ご注意

※金具の色がD寸法によって異なります。
　　50/50A/65A/75A ：シルバー
　　上記以外：ブラック
　　※色味は商品写真をご確認下さい。
キャスタの選定方法についてはこちらをご確認ください。キャスタ選定ガイド
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

型番

未確定12件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

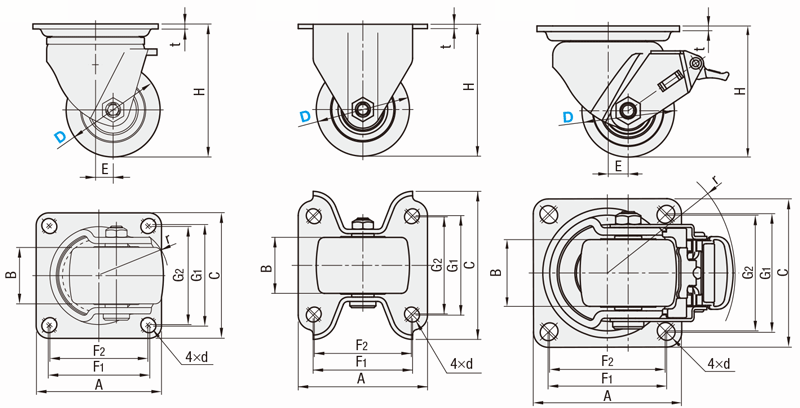

外形図・規格表

自在
CSHN

固定
CSHK

自在ストッパ付
CSHNS

本体		車輪	ベアリング
[ M ]材質	[ S ]表面処理(本体色)	[ M ]材質(色)	旋回部	車輪部
SPHC	50/50A/65A/75A：シルバー(三価クロメート)　65/75：黒(電着塗装)	強化ナイロン(黒)　ゴム(黒)　フェノール(黒)	有	有※50Aとゴム車輪のみなし

規格表

型式	−	車輪材質
CSHN65	−	N

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

本体タイプ	型式		車輪材質	H	A	C	F₁	F₂	G₁	G₂	d	E	r	B			t	許容荷重(daN)			質量(g)			￥基準単価
本体タイプ	Type	D	車輪材質	H	A	C	F₁	F₂	G₁	G₂	d	E	r	N	R	P	t	N	R	P	N	R	P	N	R	P
自在	CSHN	50A	N (強化ナイロン) R (ゴム) P (フェノール)	68	70	54	54	－	36	－	6.5	22	50	28	28	28	3	200	80	150	340	370	360	651	1,313	998
		50		79	90	90	71	－	71	－	11	25	54	38	－	－	3.5	350	－	－	870	－	－	1,617	－	－
		65A		92	90	90	71	－	71	－	11	25	60	38	36	38	3.5	300	110	210	940	960	940	1,134	1,911	2,536
		65		92	100	100	80	78	80	78	11	14	50	45	－	－	4	600	－	－	1700	－	－	2,247	－	－
		75A		106	90	90	71	－	71	－	11	25	66	38	36	38	3.5	400	140	220	1030	1040	1070	1,302	2,006	2,583
		75		106	100	100	80	78	80	78	11	14	55	45	－	－	4	600	－	－	1390	－	－	2,562	－	－
固定	CSHK	50A		68	80	50	66	－	36	－	6.5	－	－	28	28	28	2.3	200	80	150	190	220	210	677	677	782
		65A		92	111	70	91	－	47	－	10.5	－	－	38	36	38	2.9	300	110	210	560	580	600	1,271	1,376	1,754
		65		92	104	119	80	78	80	78	11	－	－	45	－	－	4	600	－	－	1700	－	－	1,470	－	－
		75A		106	123	72	103	－	52	－	10.5	－	－	38	36	38	2.9	400	140	220	680	700	720	1,439	1,596	2,300
		75		106	104	119	80	78	80	78	11	－	－	45	－	－	4	600	－	－	1560	－	－	1,628	－	－
自在ストッパ付	CSHNS	50A		68	70	54	54	－	36	－	6.5	22	69	28	28	28	3	200	80	150	400	400	420	1,029	1,407	1,418
		65A		92	90	90	71	－	71	－	11	25	89	38	36	38	3.5	300	110	210	1100	1110	1140	2,048	2,609	3,134
		65		92	100	100	80	78	80	78	11	14	89	45	－	－	4	600	－	－	1800	－	－	2,888	－	－
		75A		106	90	90	71	－	71	－	11	25	89	38	36	38	3.5	400	140	220	1200	1210	1220	2,363	2,835	3,549
		75		106	100	100	80	78	80	78	11	14	89	45	－	－	4	600	－	－	2000	－	－	3,255	－	－

[ ! ]車輪径（D）○○Aのタイプは通常規格より寸法と許容荷重が小さくなります。また、車輪材質にゴムかフェノールが選択できます。
[ ! ]本製品はクリーンルームでの使用に適していません。

型番リスト

表示件数:

型番	キャスタタイプ	車輪材質	荷重範囲(daN)	取付け高さ H(mm)	車輪径 D(φ)	ストッパ	取付穴ピッチ長手方向(mm)	取付穴ピッチ短手方向(mm)	取付穴種類	許容荷重(daN)	荷重区分	プレート長さ(mm)	プレート幅(mm)	車輪幅 B(mm)	車輪部ベアリング	表面処理	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

CSHK50A-N	プレート式固定	[ナイロン] 強化ナイロン	140.01～220.00	68	50	なし	66	36	丸穴	200	中荷重	80	50	28	なし	三価クロメート	10	1個	745円( 820円 )	在庫品1日目当日出荷可能
CSHK50A-P	プレート式固定	[フェノール] フェノール	140.01～220.00	68	50	なし	66	36	丸穴	150	中荷重	80	50	28	なし	三価クロメート	10	1個	860円( 946円 )	在庫品1日目当日出荷可能
CSHK65A-P	プレート式固定	[フェノール] フェノール	140.01～220.00	92	65	なし	91	47	丸穴	210	中荷重	111	70	38	あり	三価クロメート	10	1個	1,929円( 2,122円 )	在庫品1日目当日出荷可能
CSHK75A-P	プレート式固定	[フェノール] フェノール	140.01～220.00	106	75	なし	103	52	丸穴	220	中荷重	123	72	38	あり	三価クロメート	10	1個	2,530円( 2,783円 )	在庫品1日目当日出荷可能
CSHN50A-N	プレート式自在	[ナイロン] 強化ナイロン	140.01～220.00	68	50	なし	54	36	丸穴	200	中荷重	70	54	28	なし	三価クロメート	10	1個	716円( 788円 )	在庫品1日目当日出荷可能
CSHN50A-P	プレート式自在	[フェノール] フェノール	140.01～220.00	68	50	なし	54	36	丸穴	150	中荷重	70	54	28	なし	三価クロメート	10	1個	1,098円( 1,208円 )	在庫品1日目当日出荷可能
CSHN65A-P	プレート式自在	[フェノール] フェノール	140.01～220.00	92	65	なし	71	71	丸穴	210	中荷重	90	90	38	あり	三価クロメート	10	1個	2,790円( 3,069円 )	在庫品1日目当日出荷可能
CSHN75A-P	プレート式自在	[フェノール] フェノール	140.01～220.00	106	75	なし	71	71	丸穴	220	中荷重	90	90	38	あり	三価クロメート	10	1個	2,841円( 3,125円 )	在庫品1日目当日出荷可能
CSHNS50A-N	プレート式自在	[ナイロン] 強化ナイロン	140.01～220.00	68	50	回転ストッパ付	54	36	丸穴	200	中荷重	70	54	28	なし	三価クロメート	10	1個	1,132円( 1,245円 )	在庫品1日目当日出荷可能
CSHNS50A-P	プレート式自在	[フェノール] フェノール	140.01～220.00	68	50	回転ストッパ付	54	36	丸穴	150	中荷重	70	54	28	なし	三価クロメート	10	1個	1,560円( 1,716円 )	在庫品1日目当日出荷可能
CSHNS65A-P	プレート式自在	[フェノール] フェノール	140.01～220.00	92	65	回転ストッパ付	71	71	丸穴	210	中荷重	90	90	38	なし	三価クロメート	10	1個	3,447円( 3,792円 )	在庫品1日目当日出荷可能
CSHNS75A-P	プレート式自在	[フェノール] フェノール	140.01～220.00	106	75	回転ストッパ付	71	71	丸穴	220	中荷重	90	90	38	なし	三価クロメート	10	1個	3,904円( 4,294円 )	在庫品1日目当日出荷可能

基本情報

【特長】装置や機械に利用できる重荷重クラスのキャスタです。

(i)ご注意

※金具の色がD寸法によって異なります。
　　50/50A/65A/75A ：シルバー
　　上記以外：ブラック
　　※色味は商品写真をご確認下さい。
キャスタの選定方法についてはこちらをご確認ください。キャスタ選定ガイド
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応			個別対応
数量区分	小口			大口
数　量	1〜19	20〜34	35〜100	101～
値引率	基準単価	5％	8％	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
出荷日については、コチラをご覧ください。

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
