仕様・寸法を表示する

追加工・オプション

ミスミ

ボールキャスタ

Name: ボールキャスタ
Brand: ミスミ
SKU: CHBU16
Price: 4104 JPY
Rating: 4.6 (3 reviews)

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.2-1152

納期短縮
当日出荷可能

評価 4.6平均満足度4.6 この商品のレビューをみる（3件）

通常単価(税別): 3,731円

税込単価: 4,104円

【特長】360°旋回可能なボール構造のキャスタです。丸フランジ、角フランジ、ね...

詳細情報を確認する

種類：

キャスタ
金具材質：

スチール
車輪材質：

SUJ2
荷重範囲(daN)：

80.01～140.00
ストッパ：

なし
荷重区分：

軽中荷重
車輪部ベアリング：

なし
表面処理：

無電解ニッケルメッキ

(i)ご注意

キャスタの選定方法についてはこちらをご確認ください。キャスタ選定ガイド
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

型番

CHBU16 解除

My部品表保存

数量：
価格を確認

指定中の仕様・寸法情報

外形図・規格表
型番リスト
詳細情報
カタログ

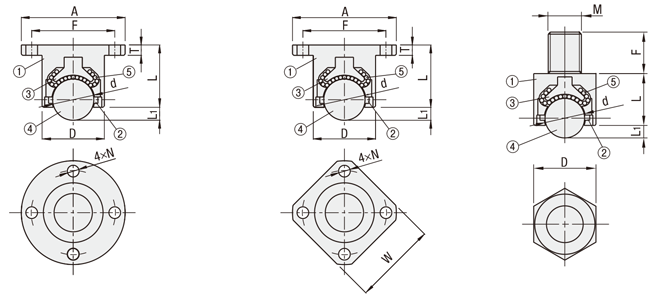

外形図・規格表

丸フランジ
CHBM

角フランジ
CHBF

ねじ込み
CHBU

[ ! ]ボールを下向きにしてご利用ください。
[ ! ]ねじ込みタイプCHBUはねじ部を根元まで締め込んで、ご利用ください。

Type	①本体		②防塵シール	③受座		④メインボール		⑤サブボール
Type	[ M ]材質	[ S ]表面処理	[ M ]材質	[ M ]材質	[ H ]硬度	[ M ]材質	[ H ]硬度	[ M ]材質	[ H ]硬度
CHBM・CHBF・CHBU	S45C	無電解ニッケルメッキ	フェルト	SCM415	50HRC〜	SUJ2	55HRC〜	SUJ2	55HRC〜

規格表

型式

CHBF50

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

本体タイプ	型式		D	L	A	W	M	F	N	L₁	d	T	許容荷重 (daN)	質量 (g)	￥基準単価
本体タイプ	Type	No.	D	L	A	W	M	F	N	L₁	d	T	許容荷重 (daN)	質量 (g)	￥基準単価
丸フランジ	CHBM	40	24	24	40	−	−	32	4.5	5	15.875	4	90	104	3,098
		50	30	28	50			40	5.5	6	19.05	5	110	191	3,423
		60	38	37	60			49	6.5	8	25.4	6	120	386	4,043
角フランジ	CHBF	40	24	24	40	32	−	32	4.5	5	15.875	4	90	96	3,455
		50	30	28	50	40		40	5.5	6	19.05	5	110	174	3,759
		60	38	37	60	48		49	6.5	8	25.4	6	120	358	4,421
ねじ込み	CHBU	12	24	21	−	−	12	20	−	5	15.875	−	90	92	3,087
		16	30	25			16	25		6	19.05		110	175	3,392
		20	38	34			20	30		8	25.4		120	375	3,959

型番リスト

表示件数:

型番	キャスタタイプ	ねじ径	取付穴ピッチ長手方向(mm)	取付穴ピッチ短手方向(mm)	取付穴種類	許容荷重(daN)	プレート長さ(mm)	プレート幅(mm)	本体タイプ	ボール径d(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

CHBU16

1個

3,731円( 4,104円 )

在庫品1日目

当日出荷可能

基本情報

【特長】360°旋回可能なボール構造のキャスタです。丸フランジ、角フランジ、ねじ込みタイプを取り扱っております。

(i)ご注意

キャスタの選定方法についてはこちらをご確認ください。キャスタ選定ガイド
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応			個別対応
数量区分	小口			大口
数　量	1〜19	20〜34	35～100	101～
値引率	基準単価	5％	8%	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
出荷日については、こちらをご覧ください。

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

類似品

この商品に近い類似品がありませんでした。

商品担当おすすめ

閉じる

CHBU16で型番確定

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ボールキャスタの型番CHBU16のページです。
型番CHBU16に関する仕様情報を記載しております。

この商品を見た人は、こんな商品も見ています

	今見ている商品ボールキャスタ	NPG型自在車プレート式帯電防止性ウレタン車	ねじ込み式双輪キャスター　ナイロン車輪　自在	特殊仕様衝撃吸収キャスター自在ストッパー付	ウレタン車キャスター BU-25P型プレートタイプ	超重量用双輪自在キャスターストッパーなし K-100X	差し込み式金属フレームキャスター（静電タイプ）	プラコロねじ込みタイプ NT型	耐油性ゴムキャスター　固定	ステンレス低床重荷重用自在キャスターストッパーなし(双輪タイプ) K-1508-W	微音自在キャスターストッパー付 K-620JS	ステンレス耐熱樹脂車輪固定キャスターストッパーなし K-1580K	プラコロ NS型面付タイプ
メーカー	ミスミ	ユーエイキャスター	トラスコ中山	ナンシン	スガツネ工業	タキゲン製造	スペーシア	スガツネ工業	トラスコ中山	タキゲン製造	タキゲン製造	タキゲン製造	スガツネ工業
通常価格	3,396円～	26,115円～	298円～	25,039円～	788円～	16,011円～	898円～	1,197円	2,708円～	15,950円	1,395円～	4,240円	868円
通常出荷日	在庫品1日目当日出荷可能	在庫品1日目～当日出荷可能	1日目当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	15日目	在庫品1日目～当日出荷可能	在庫品1日目当日出荷可能	1日目当日出荷可能	10日目	在庫品1日目～当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能
種類	キャスタ	キャスタ	キャスタ	キャスタ	キャスタ	キャスタ	キャスタ	キャスタ	キャスタ	キャスタ	キャスタ	キャスタ	キャスタ
金具材質	スチール	ステンレス	スチール	スチール	樹脂	冷間圧延鋼板(SPC)	スチール	スチール	スチール	ステンレス鋼板(SUS304)	冷間圧延鋼板(SPC)	ステンレス鋼板(SUS304)	スチール
車輪材質	SUJ2	ウレタン	ナイロン	ウレタン	ポリアミド	ポリアミド	静電防止ゴム	メラミン樹脂	耐油ゴム	MCナイロン	ゴム	フェノール樹脂	メラミン樹脂
荷重範囲(daN)	80.01～140.00	～35.00	35.01～80.00	-	35.01～80.00	-	-	～35.00	-	485.01～750.00	-	-	～35.00
ストッパ	なし	なし	-	回転ストッパ付	-	なし	-	なし	なし	なし	回転ストッパ付	なし	なし

back next

ボールキャスタのレビュー

評価 4.6 平均満足度：4.6 3件のレビュー

星５

67%
星４

33%
星３

0%
星２

0%
星１

0%

レビューを書く

移動治具に使用しています

評価 4.0満足度：4.02023/04/17

設計製作しているT溝のある定盤の上の重量物を移動する治具に使用しています。ボール部分を上向きにし、固定用の架台に取り付けボール部分を上下する機構としています。特に問題もなく使用できています。

もっと読む閉じる

0人が参考にしています。

このレビューは参考になりましたか？参考になった Loading... ご意見ありがとうございました。処理中にエラーが発生しました。再度ボタンをクリックしてください。

専用機のボードの移動

評価 5.0満足度：5.02019/12/16

サブのボードの移動に使用。省スペースで動きもスムーズなので交換時も負荷がかからなくて良い、

もっと読む閉じる

0人が参考にしています。

デモ機試作品に

評価 5.0満足度：5.02019/05/28

平板表面に複数個サークル状に設置しワークの移動、中心の1個はプランジャーとして定置位置決めに利用しました。サイズ感や転動性能が良く、想定通りの使い勝手の良さに満足しました。

もっと読む閉じる

0人が参考にしています。

3件全て見る

この商品のバリエーション

型番
CHBF50
CHBF60
CHBM40
CHBM50
CHBM60
CHBU20

通常単価(税別)(税込単価)	最小発注数量	スライド値引	通常出荷日	RoHS ?	キャスタタイプ	ねじ径	取付穴ピッチ長手方向 (mm)	取付穴ピッチ短手方向 (mm)	取付穴種類	許容荷重 (daN)	プレート長さ (mm)	プレート幅 (mm)	本体タイプ	ボール径d (mm)
4,135円 ( 4,549円 )	1個	-	在庫品1日目当日出荷可能	10	プレート式ボールキャスター / プレート式自在	-	40	40	丸穴	110	50	50	角フランジ	19.05
4,863円 ( 5,349円 )	1個	-	在庫品1日目当日出荷可能	10	プレート式ボールキャスター / プレート式自在	-	49	49	丸穴	120	60	60	角フランジ	25.4
3,408円 ( 3,749円 )	1個	-	在庫品1日目当日出荷可能	10	プレート式ボールキャスター / プレート式自在	-	32	32	丸穴	90	40	-	丸フランジ	15.875
3,765円 ( 4,142円 )	1個	-	在庫品1日目当日出荷可能	10	プレート式ボールキャスター / プレート式自在	-	40	40	丸穴	110	50	-	丸フランジ	19.05
4,447円 ( 4,892円 )	1個	-	在庫品1日目当日出荷可能	10	プレート式ボールキャスター / プレート式自在	-	49	49	丸穴	120	60	-	丸フランジ	25.4
4,355円 ( 4,791円 )	1個	-	在庫品1日目当日出荷可能	10	ねじ込み式	M20	-	-	-	120	-	-	ねじ込み	25.4
