キャスタ　中荷重用　CJM□　CKM□　CTM□

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.2-1122

納期短縮
当日出荷可能

評価 4.5平均満足度4.5 この商品のレビューをみる（10件）

通常価格(税別): 936円～ 14,773円

税込価格: 1,030円～ 16,250円

中荷重用のキャスタです。取付穴種類は丸穴で、自在タイプ・固定タイプがあります。

詳細情報を確認する

種類：

キャスタ
取付穴種類：

丸穴
車輪部ベアリング：

あり

(i)ご注意

キャスタの選定方法についてはこちらをご確認ください。キャスタ選定ガイド
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

型番

未確定17件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

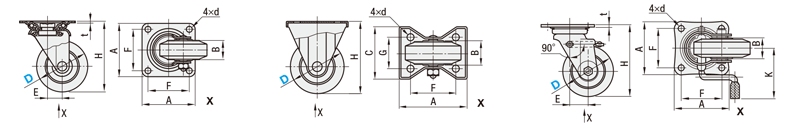

外形図・規格表

自在

固定

自在ストッパ付

Type			本体		車輪＊	ベアリング
自在	固定	ストッパ付	[ M ]材質	[ S ]表面処理	[ M ]材質(色)	ベアリング
CJM	CKM	CTM	SPHC	三価クロメート	合成ゴム (黒)	有
CJMS	CKMS	CTMS	SUS304	−	合成ゴム (黒)
CJMUC	CKMUC	CTMUC	SPHC	三価クロメート	ウレタンゴム (グリ−ン)
CJMU	CKMU	CTMU	SUS304	−	ウレタンゴム (グリ−ン)
CJMM	CKMM	CTMM	SPHC	三価クロメート	MCナイロン (青)
CJMMS	CKMMS	CTMMS	SUS304	−	MCナイロン (青)

＊ステンレスタイプのホイール部はSPHC（三価クロメート）になります。

規格表

型式

CJM75

本体タイプ	D	車輪幅 B	H	A	C	F	d	E	G	K	t	許容荷重(daN)
												合成ゴム車輪	ウレタンゴム車輪	MCナイロン車輪
												合成ゴム車輪	ウレタンゴム車輪	SPHC本体	SUS本体
自在	75	32	101	84	−	63	9.5	22	−	−	3.2	78.5	98.0	166.7	235.3
	100	32	144	96		71	10.5	35			4.5	127.5	147.0	254.9	352.9
	130	40	178	107		80	11.0	40			4.5	176.5	245.1	353.0	490.3
固定	75	32	101	95	72	63	9.5	−	40	−	−	78.5	98.0	166.7	235.3
	100	32	144	115	80	80	10.5		45			127.5	147.0	254.9	352.9
	130	40	178	138	93	100	11.0		56			176.5	245.1	353.0	490.3
自在ストッパ付	75	32	101	84	−	63	9.5	22	−	70	3.2	78.5	98.0	166.7	−
	100	32	144	96		71	10.5	35		90	4.5	127.5	147.0	254.9	352.9
	130	40	178	107		80	11.0	40		95	4.5	176.5	245.1	353.0	490.3

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

本体タイプ	合成ゴム車輪			ウレタンゴム車輪			MCナイロン車輪
	型式		￥基準単価	型式		￥基準単価	型式		￥基準単価
	Type	D	￥基準単価	Type	D	￥基準単価	Type	D	￥基準単価
自在	CJM	75	1,103	CJMUC	75	1,974	CJMM	75	3,224
		100	1,502		100	2,583		100	4,557
		130	2,552		130	3,791		130	8,117
	CJMS (ステンレス)	75	2,877	CJMU (ステンレス)	75	3,560	CJMMS (ステンレス)	75	4,872
		100	4,610		100	5,429		100	7,497
		130	6,521		130	7,760		130	12,086
固定	CKM	75	851	CKMUC	75	1,670	CKMM	75	2,930
		100	1,134		100	2,174		100	4,137
		130	1,953		130	3,182		130	7,508
	CKMS (ステンレス)	75	1,817	CKMU (ステンレス)	75	2,510	CKMMS (ステンレス)	75	3,791
		100	2,888		100	3,717		100	5,744
		130	4,274		130	5,502		130	9,828
自在ストッパ付	CTM	75	1,449	CTMUC	75	2,384	CTMM	75	3,644
		100	1,995		100	3,161		100	5,135
		130	3,213		130	4,442		130	8,768
	CTMS (ステンレス)	100	5,555	CTMU (ステンレス)	100	6,353	CTMMS (ステンレス)	100	8,453
	CTMS (ステンレス)	130	7,865	CTMU (ステンレス)	130	9,104	CTMMS (ステンレス)	130	13,430

型番リスト

表示件数:

型番	キャスタタイプ	金具材質	車輪材質	荷重範囲(daN)	取付け高さ H(mm)	車輪径 D(φ)	ストッパ	取付穴ピッチ長手方向(mm)	取付穴ピッチ短手方向(mm)	許容荷重(daN)	荷重区分	プレート長さ(mm)	プレート幅(mm)	車輪幅 B(mm)	表面処理	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

CJMM75	プレート式自在	スチール	[ナイロン] MCナイロン	140.01～220.00	101	75	なし	63	63	166.7	中荷重	84	84	32	三価クロメート	10	1個	3,546円( 3,901円 )	在庫品1日目当日出荷可能
CJMM100	プレート式自在	スチール	[ナイロン] MCナイロン	220.01～320.00	144	100	なし	71	71	254.9	中荷重	96	96	32	三価クロメート	10	1個	5,013円( 5,514円 )	在庫品1日目当日出荷可能
CJMM130	プレート式自在	スチール	[ナイロン] MCナイロン	320.01～485.00	178	130	なし	80	80	353	[重荷重] 中重荷重	107	107	40	三価クロメート	10	1個	8,929円( 9,822円 )	在庫品1日目当日出荷可能
CJMMS75	プレート式自在	ステンレス	[ナイロン] MCナイロン	220.01～320.00	101	75	なし	63	63	235.3	中荷重	84	84	32	なし	10	1個	5,359円( 5,895円 )	在庫品1日目当日出荷可能
CJMMS100	プレート式自在	ステンレス	[ナイロン] MCナイロン	320.01～485.00	144	100	なし	71	71	352.9	[重荷重] 中重荷重	96	96	32	なし	10	1個	8,247円( 9,072円 )	在庫品1日目当日出荷可能
CJMMS130	プレート式自在	ステンレス	[ナイロン] MCナイロン	485.01～750.00	178	130	なし	80	80	490.3	[重荷重] 重荷重	107	107	40	なし	10	1個	13,295円( 14,625円 )	在庫品1日目当日出荷可能
CKMM75	プレート式固定	スチール	[ナイロン] MCナイロン	140.01～220.00	101	75	なし	63	40	166.7	中荷重	95	72	32	三価クロメート	10	1個	3,223円( 3,545円 )	在庫品1日目当日出荷可能
CKMM100	プレート式固定	スチール	[ナイロン] MCナイロン	220.01～320.00	144	100	なし	80	45	254.9	中荷重	115	80	32	三価クロメート	10	1個	4,551円( 5,006円 )	在庫品1日目当日出荷可能
CKMM130	プレート式固定	スチール	[ナイロン] MCナイロン	320.01～485.00	178	130	なし	100	56	353	[重荷重] 中重荷重	138	93	40	三価クロメート	10	1個	8,259円( 9,085円 )	在庫品1日目当日出荷可能
CKMMS75	プレート式固定	ステンレス	[ナイロン] MCナイロン	220.01～320.00	101	75	なし	63	40	235.3	中荷重	95	72	32	なし	10	1個	4,170円( 4,587円 )	在庫品1日目当日出荷可能
CKMMS100	プレート式固定	ステンレス	[ナイロン] MCナイロン	320.01～485.00	144	100	なし	80	45	352.9	[重荷重] 中重荷重	115	80	32	なし	10	1個	6,318円( 6,950円 )	在庫品1日目当日出荷可能
CKMMS130	プレート式固定	ステンレス	[ナイロン] MCナイロン	485.01～750.00	178	130	なし	100	56	490.3	[重荷重] 重荷重	138	93	40	なし	10	1個	10,811円( 11,892円 )	在庫品1日目当日出荷可能
CTMM75	プレート式自在	スチール	[ナイロン] MCナイロン	140.01～220.00	101	75	ダブルストッパ付(回転+旋回)	63	63	166.7	中荷重	84	84	32	三価クロメート	10	1個	4,008円( 4,409円 )	在庫品1日目当日出荷可能
CTMM100	プレート式自在	スチール	[ナイロン] MCナイロン	220.01～320.00	144	100	ダブルストッパ付(回転+旋回)	71	71	254.9	中荷重	96	96	32	三価クロメート	10	1個	5,649円( 6,214円 )	在庫品1日目当日出荷可能
CTMM130	プレート式自在	スチール	[ナイロン] MCナイロン	320.01～485.00	178	130	ダブルストッパ付(回転+旋回)	80	80	353	[重荷重] 中重荷重	107	107	40	三価クロメート	10	1個	9,645円( 10,610円 )	在庫品1日目当日出荷可能
CTMMS100	プレート式自在	ステンレス	[ナイロン] MCナイロン	320.01～485.00	144	100	ダブルストッパ付(回転+旋回)	71	71	352.9	[重荷重] 中重荷重	96	96	32	なし	10	1個	9,298円( 10,228円 )	在庫品1日目当日出荷可能
CTMMS130	プレート式自在	ステンレス	[ナイロン] MCナイロン	485.01～750.00	178	130	ダブルストッパ付(回転+旋回)	80	80	490.3	[重荷重] 重荷重	107	107	40	なし	10	1個	14,773円( 16,250円 )	在庫品1日目当日出荷可能

基本情報

中荷重用のキャスタです。取付穴種類は丸穴で、自在タイプ・固定タイプがあります。

(i)ご注意

キャスタの選定方法についてはこちらをご確認ください。キャスタ選定ガイド
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応			個別対応
数量区分	小口			大口
数　量	1〜19	20〜34	35〜100	101～
値引率	基準単価	5％	8％	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
出荷日については、こちらをご覧ください。

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
