キャスタ　重荷重用　CJH□　CKＨ□

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.2-1129

納期短縮
当日出荷可能

評価 4.6平均満足度4.6 この商品のレビューをみる（13件）

通常価格(税別): 970円～ 5,290円

税込価格: 1,067円～ 5,819円

重荷重用のキャスタです。本体材質は、SPHCです。

詳細情報を確認する

種類：

キャスタ
金具材質：

スチール
ストッパ：

なし
取付穴種類：

丸穴
表面処理：

三価クロメート

(i)ご注意

重量物運搬用軽快キャスタを新発売いたしました。商品ページはこちら
AGV/AMR向けキャスタを新発売いたしました。商品ページはこちら
キャスタの選定方法についてはこちらをご確認ください。キャスタ選定ガイド
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

型番

未確定6件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

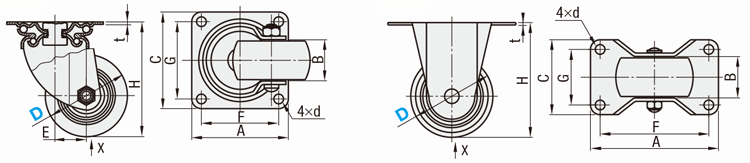

外形図・規格表

自在

固定

X視

Type		本体		車輪	ベアリング
自在	固定	[ M ]材質	[ S ]表面処理	[ M ]材質(色)
CJH	CKH	SPHC	三価クロメ−ト	特殊強化プラスチック(黒)	有
CJHB	CKHB			MCナイロン(青)

規格表

型式

CJH75

■自在
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		B		H	A	C	F	G	d	E	t	許容荷重（daN）	￥基準単価
Type	D	CJH	CJHB										CJH	CJHB
CJH CJHB	＊50	28	29	68	70	54	54	36	6.5	25	2.3	156.9	1,166	3,024
	65	38	39	92	90	90	71	71	10.5	30	3.2	294.2	1,901	3,444
	75			106								392.3	2,016	4,809

■固定
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		B		H	A	C	F	G	d	t	許容荷重（daN）	￥基準単価
Type	D	CKH	CKHB									CKH	CKHB
CKH CKHB	＊50	28	29	68	80	50	66	36	6.5	2.3	156.9	882	2,646
	65	38	39	92	111	67	91	47	10.5	3.2	294.2	1,544	2,919
	75			106	123	72	103	52			392.3	1,733	4,284

[ ! ]＊CJH50・CKH50のみベアリングはありません。

型番リスト

表示件数:

型番	キャスタタイプ	車輪材質	荷重範囲(daN)	取付け高さ H(mm)	車輪径 D(φ)	取付穴ピッチ長手方向(mm)	取付穴ピッチ短手方向(mm)	許容荷重(daN)	荷重区分	プレート長さ(mm)	プレート幅(mm)	車輪幅 B(mm)	車輪部ベアリング	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

CJHB50	プレート式自在	[ナイロン] MCナイロン	140.01～220.00	68	50	54	36	156.9	中荷重	70	54	29	あり	10	1個	3,326円( 3,659円 )	在庫品1日目当日出荷可能
CJHB65	プレート式自在	[ナイロン] MCナイロン	220.01～320.00	92	65	71	71	294.2	中荷重	90	90	39	あり	10	1個	3,788円( 4,167円 )	在庫品1日目当日出荷可能
CJHB75	プレート式自在	[ナイロン] MCナイロン	320.01～485.00	106	75	71	71	392.3	[重荷重] 中重荷重	90	90	39	あり	10	1個	5,290円( 5,819円 )	在庫品1日目当日出荷可能
CKHB50	プレート式固定	[ナイロン] MCナイロン	140.01～220.00	68	50	66	36	156.9	中荷重	80	50	29	あり	10	1個	2,911円( 3,202円 )	在庫品1日目当日出荷可能
CKHB65	プレート式固定	[ナイロン] MCナイロン	220.01～320.00	92	65	91	47	294.2	中荷重	111	67	39	あり	10	1個	3,211円( 3,532円 )	在庫品1日目当日出荷可能
CKHB75	プレート式固定	[ナイロン] MCナイロン	320.01～485.00	106	75	103	52	392.3	[重荷重] 中重荷重	123	72	39	あり	10	1個	4,712円( 5,183円 )	在庫品1日目当日出荷可能

基本情報

重荷重用のキャスタです。本体材質は、SPHCです。

(i)ご注意

重量物運搬用軽快キャスタを新発売いたしました。商品ページはこちら
AGV/AMR向けキャスタを新発売いたしました。商品ページはこちら
キャスタの選定方法についてはこちらをご確認ください。キャスタ選定ガイド
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応			個別対応
数量区分	小口			大口
数　量	1〜19	20〜34	35〜100	101～
値引率	基準単価	5％	8％	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
出荷日については、こちらをご覧ください。

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
