アジャスタパッド 防振用アタッチメント
- 当日出荷可能
- 通常価格(税別)
- 2,877円 ～ 14,900円
- 税込価格
- 3,165円 ～ 16,390円
アジャスタパッドに装着することで支持対象物からの振動を吸収します。
-
- 環境対応：
- RoHS対応（10物質）
-
- 特性・用途：
- 該当なし
-
- 種類：
- 防振マウント・空気ばね
-
- 接続形状：
- めねじXプレート止めタイプ
-
- 使用特性：
- 防振性
-
- ダンパー硬度：
- N(ショア60)
(i)ご注意
- 防振材の種類と特長についてはこちらご確認ください。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
外形図・規格表
KMBS
| 型式 | [ M ]材質 | [ S ]表面処理 | [ H ]硬度 | |
| KMBU | プレート部 | SPCC | 三価クロメート | − |
| 本体 | S45C | |||
| ダンパー部 | クロロプレンゴム | − | ショア60 | |
| KMBS | プレート部 | SUS304 | − | − |
| 本体 | ||||
| ダンパー部 | クロロプレンゴム | ショア60 | ||
規格表
| 型式 | − | ダンパー硬度 |
| KMBU10 | − | N |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ダンパー硬度 | L | D | d1 | S | t1 | B | ℓ1 | A | F | t2 | d | 垂直荷重(kN) | 質量 (g) | ￥基準単価 | |||
| Type | M | KMBU | KMBS | KMBU | KMBS | |||||||||||||
| KMBU KMBS | 6 | N | 42 | 45 | 40 | 28 | 2.5 | 10 | 3.5 | 80 | 60 | 2.3 | 2.5 | 8.5 | 1 | 260 | 2,615 | 3,633 |
| 8 | 43 | 55 | 50 | 30 | 3.5 | 13 | 5 | 1.5 | 340 | 3,465 | 4,851 | |||||||
| 10 | 44 | 60 | 55 | 31 | 17 | 6 | 3.2 | 3 | 10.5 | 2 | 420 | 3,843 | 5,618 | |||||
| 12 | 72 | 67 | 32 | 19 | 7 | 100 | 80 | 2.5 | 630 | 4,568 | 6,899 | |||||||
| ※16 | 44.5 | 88 | 83 | 33 | 24 | 10 | 115 | 90 | 4 | ー | 12.5 | 3 | 1000 | 8,190 | − | |||
| ※20 | 45 | 103 | 98 | 34 | 4 | 30 | 12 | 3.5 | 1220 | 13,545 | − | |||||||
仕様
・振動が発生する装置・機器の防振対策用に利用できます。
・傾斜角5°未満のアジャスタパッド全般に装着可能です。
・ダンパー部が床面と接していないため床面の汚色を防ぎます。
防振材による防振効果（振動伝達率）は支持荷重と対象物の周波数（固有振動数）が大きく関係します。

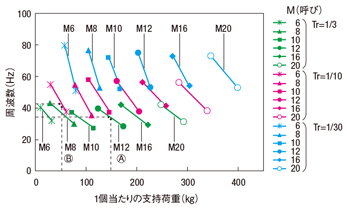

下記のグラフは防振材１個あたりの支持している対象物の周波数から期待できる防振効果を算出したものです。
①アタッチメント1個あたりの支持荷重を計算します。
Ex）荷重600kgの対象物を4軸で支持した場合 600÷4＝150（kgf）
②防振対象物の周波数を調べます。周波数＝1秒間の振動数
Ex）1800rpmのモーターの場合 1800（rpm）/60（s）＝30（Hz）
①と②で求めた値をグラフに記入すると使用できる防振材の型式とその時の振動伝達率がわかります。
支持荷重150KgfでKMBU（S）12を選定すると
周波数30Hz以上の振動伝達率を1/3以下に低減します。
例Ⓑ：
支持荷重50KgfでKMBU（S）6を選定すると
周波数約40Hz以上の振動伝達率を1/10以下に低減します。
[ ! ]記載の数値はすべて計算値で保証値ではありません。
使用例
型番リスト
- 表示件数:
[金属] SUS304
|
701～2500
|
M6
|
42
|
1
|
-
|
45
|
42
| 10 | 1個 | 3,996円(
4,396円
) | 在庫品1日目 当日出荷可能 | |
[金属] SUS304
|
701～2500
|
M8
|
43
|
1.5
|
-
|
55
|
43
| 10 | 1個 | 5,336円(
5,870円
) | 在庫品1日目 当日出荷可能 | |
[金属] SUS304
|
701～2500
|
M10
|
44
|
2
|
-
|
60
|
44
| 10 | 1個 | 6,180円(
6,798円
) | 在庫品1日目 当日出荷可能 | |
[金属] SUS304
|
701～2500
|
M12
|
44
|
2.5
|
-
|
72
|
44
| 10 | 1個 | 7,589円(
8,348円
) | 在庫品1日目 当日出荷可能 | |
[金属] S45C
|
701～2500
|
M6
|
42
|
1
|
三価クロメート
|
45
|
42
| 10 | 1個 | 2,877円(
3,165円
) | 在庫品1日目 当日出荷可能 | |
[金属] S45C
|
701～2500
|
M8
|
43
|
1.5
|
三価クロメート
|
55
|
43
| 10 | 1個 | 3,812円(
4,193円
) | 在庫品1日目 当日出荷可能 | |
[金属] S45C
|
701～2500
|
M10
|
44
|
2
|
三価クロメート
|
60
|
44
| 10 | 1個 | 4,227円(
4,650円
) | 在庫品1日目 当日出荷可能 | |
[金属] S45C
|
701～2500
|
M12
|
44
|
2.5
|
三価クロメート
|
72
|
44
| 10 | 1個 | 5,025円(
5,528円
) | 在庫品1日目 当日出荷可能 | |
[金属] S45C
|
2501～5500
|
M16
|
44.5
|
3
|
三価クロメート
|
88
|
44.5
| 10 | 1個 | 9,009円(
9,910円
) | 在庫品1日目 当日出荷可能 | |
[金属] S45C
|
2501～5500
|
M20
|
45
|
3.5
|
三価クロメート
|
100
|
45
| 10 | 1個 | 14,900円(
16,390円
) | 在庫品1日目 当日出荷可能 |
Loading...
詳細情報
基本情報
アジャスタパッドに装着することで支持対象物からの振動を吸収します。
(i)ご注意
- 防振材の種類と特長についてはこちらご確認ください。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
