キャスタ　アングル取付タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.2-1115

当日出荷可能

評価 4.5平均満足度4.5 この商品のレビューをみる（6件）

通常価格(税別): 286円～ 942円

税込価格: 315円～ 1,036円

【特長】筐体に直接取付できるアングル付きのキャスタです。

詳細情報を確認する

種類：

キャスタ
キャスタタイプ：

アングル式
金具材質：

スチール
取付穴ピッチ長手方向(mm)：

19
取付穴種類：

長穴
荷重区分：

軽荷重
座面 □A(mm)：

31
車輪部ベアリング：

なし
表面処理：

三価クロメート

(i)ご注意

キャスタの選定方法についてはこちらをご確認ください。キャスタ選定ガイド
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

型番

未確定6件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

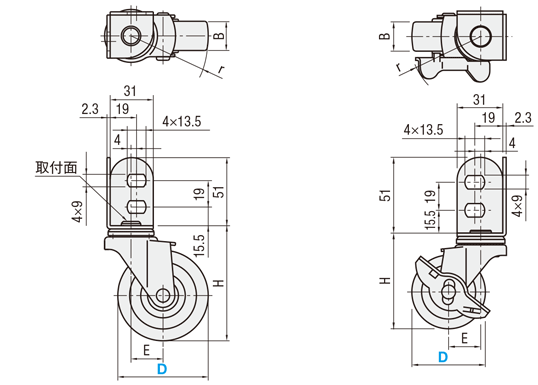

外形図・規格表

自在
CNGA

自在ストッパ付
CNGAS

[ ! ]垂直荷重は必ず取付面で受けてください。アングル外側に取付けると破損・変形の原因になります。

本体		車輪	ベアリング
[ M ]材質	[ S ]表面処理	[ M ]材質(色)	旋回部	車輪部
SPHC	三価クロメート	合成ゴム(黒) ナイロン(白)	有	無

規格表

型式	−	車輪材質
CNGA50	−	R

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

取付形状	型式		車輪材質	H	B	E	r	許容荷重 (daN)	質量(g)	￥基準単価
取付形状	Type	D	車輪材質	H	B	E	r	許容荷重 (daN)	質量(g)	R	N
アングル取付	CNGA	50	R (ゴム) N (ナイロン)	65	20	22	47	30	200	261	260
		65		82	21	23	56	30	270	515	697
		75		92	21	27	65	40	310	599	738
アングル取付ストッパ付	CNGAS	50		65	20	22	49	30	210	323	322
		65		82	21	23	56	30	285	609	807
		75		92	21	27	65	40	330	651	856

型番リスト

表示件数:

型番	車輪材質	荷重範囲(daN)	取付け高さ H(mm)	車輪径 D(φ)	ストッパ	許容荷重(daN)	車輪幅 B(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

CNGA50-N	[ナイロン] ナイロン（標準）	～35.00	65	50	なし	30	20	10	1個	286円( 315円 )	在庫品1日目当日出荷可能
CNGA65-N	[ナイロン] ナイロン（標準）	～35.00	82	65	なし	30	21	10	1個	767円( 844円 )	在庫品1日目当日出荷可能
CNGA75-N	[ナイロン] ナイロン（標準）	35.01～80.00	92	75	なし	40	21	10	1個	812円( 893円 )	在庫品1日目当日出荷可能
CNGAS50-N	[ナイロン] ナイロン（標準）	～35.00	65	50	回転ストッパ付	30	20	10	1個	354円( 389円 )	在庫品1日目当日出荷可能
CNGAS65-N	[ナイロン] ナイロン（標準）	～35.00	82	65	回転ストッパ付	30	21	10	1個	888円( 977円 )	在庫品1日目当日出荷可能
CNGAS75-N	[ナイロン] ナイロン（標準）	35.01～80.00	92	75	回転ストッパ付	40	21	10	1個	942円( 1,036円 )	在庫品1日目当日出荷可能

基本情報

【特長】筐体に直接取付できるアングル付きのキャスタです。

(i)ご注意

キャスタの選定方法についてはこちらをご確認ください。キャスタ選定ガイド
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応			個別対応
数量区分	小口			大口
数　量	1〜29	30〜49	50〜100	101～
値引率	基準単価	5％	10％	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
出荷日については、こちらをご覧ください。

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
