キャスタ 旋回ロックタイプ
- 納期短縮
- 当日出荷可能
- 通常価格(税別)
- 2,599円 ～ 7,035円
- 税込価格
- 2,859円 ～ 7,739円
【特長】レバーのON/OFF操作により旋回のみをロックできるキャスタです。
(i)ご注意
- キャスタの選定方法についてはこちらをご確認ください。キャスタ選定ガイド
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

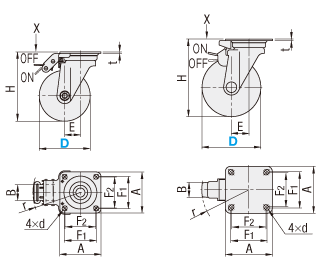

外形図・規格表
CMGJV100
130
CMGJV150
X視
X視
[ ! ]ｒはペダルの旋回半径を示します。
CMGJV150
ON
（固定）
OFF
（自在）
[ ! ]100・130と150ではON/OFFの方向が
逆になります。（左図面参照）
| 本体 | 車輪 | ベアリング | ||
| [ M ]材質 | [ S ]表面処理 | [ M ]材質(色) | 旋回部 | 車輪部 |
| SPHC | 三価クロメート | 合成ゴム(黒)・ウレタン(青) モノマーキャスティングナイロン(青) | 有 | 有 |
規格表
| 型式 | − | 車輪材質 |
| CMGJV130 | − | N |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | 車輪 材質 | B (＊) | H | A | r | F1 | F2 | d | t | E | 許容荷重(daN) | 質量(g) | ￥基準単価 | |||||||
| Type | D | R | U | N | R | U | N | R | U | N | ||||||||||
| CMGJV | 100 | R (ゴム) U (ウレタン) N (モノマ−キャスティングナイロン) | 32(34) | 144 | 95 | 120 | 73 | 70 | 10.5 | 3.6 | 35 | 120 | 170 | 180 | 1400 | 1580 | 1470 | 2,363 | 2,730 | 3,633 |
| 130 | 38(42) | 177 | 105 | 125 | 82 | 79 | 11 | 4.0 | 40 | 180 | 260 | 270 | 2200 | 2410 | 2240 | 3,003 | 4,190 | 6,048 | ||
| 150 | 42(44) | 198 | 120 | 124 | 93 | 87 | 45 | 200 | 300 | 300 | 2710 | 2990 | 2770 | 3,129 | 4,694 | 6,395 | ||||
型番リスト
- 表示件数:
| 型番 |
車輪材質 |
荷重範囲(daN) |
取付け高さ H(mm) |
車輪径 D(φ) |
取付穴ピッチ 長手方向(mm) |
取付穴ピッチ 短手方向(mm) |
許容荷重(daN) |
荷重区分 |
プレート長さ(mm) |
プレート幅(mm) |
車輪幅 B(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
[ナイロン] モノマーキャスティングナイロン
|
140.01～220.00
|
144
|
100
|
73
|
70
|
180
|
中荷重
|
95
|
95
|
34
| 10 | 1個 | 3,996円(
4,396円
) | 在庫品1日目 当日出荷可能 | |
[ナイロン] モノマーキャスティングナイロン
|
220.01～320.00
|
177
|
130
|
82
|
79
|
270
|
中荷重
|
105
|
105
|
42
| 10 | 1個 | 6,653円(
7,318円
) | 在庫品1日目 当日出荷可能 | |
[ナイロン] モノマーキャスティングナイロン
|
220.01～320.00
|
198
|
150
|
93
|
87
|
300
|
中荷重
|
120
|
120
|
44
| 10 | 1個 | 7,035円(
7,739円
) | 在庫品1日目 当日出荷可能 |
Loading...
詳細情報
基本情報
【特長】レバーのON/OFF操作により旋回のみをロックできるキャスタです。
(i)ご注意
- キャスタの選定方法についてはこちらをご確認ください。キャスタ選定ガイド
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
キャスタ 旋回ロックタイプのレビュー
高評価レビュー
台車移動時には自在2個＋固定2個、台車位置決め時に自在4個という形で切り替えて使用している。
台車移動時には自在2個＋固定2個、台車位置決め時に自在4個という形で切り替えて使用している。
